Fondamenti delle rulechain

L'area Rulechains è il cuore dell'elaborazione dei dati basata su regole in optiCLOUD. Anche se molte funzioni della piattaforma vengono configurate tramite interfacce come Devices, Dashboards o Automation, la vera logica di reazione ed elaborazione risiede spesso nella Rule Engine.

Per questo motivo le modifiche alle rulechain devono sempre essere effettuate con cautela. Regole errate o collegamenti poco chiari possono avere effetti diretti su elaborazione dei dati, allarmi, notifiche o integrazioni.

Panoramica

Nella panoramica dell'area Rulechain le rulechain presenti vengono visualizzate in una tabella.

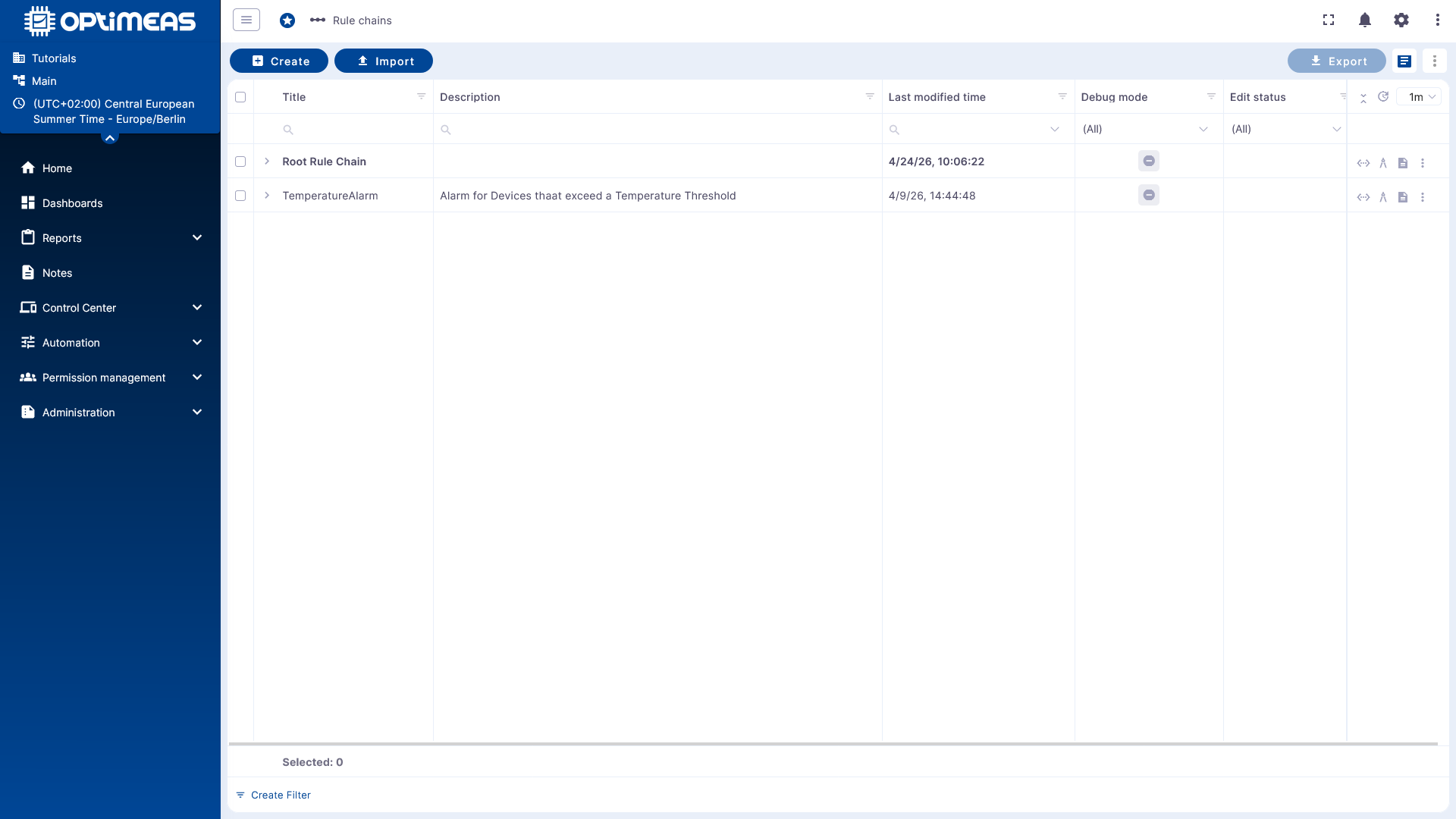

Panoramica dell'area Rulechain

Valgono alcuni principi fondamentali:

La Root Rule Chain è la catena di ingresso attiva centrale.
Di norma è chiaramente evidenziata.
Le altre rulechain sono inizialmente solo modelli o catene parziali.
Diventano attive solo quando vengono impostate come Root Rule Chain o incorporate in una rule chain attiva.

Tramite la barra delle azioni le rulechain possono essere:

create
importate
esportate
eliminate

Principio di base della Rule Engine

La Rule Engine è il meccanismo centrale per l'elaborazione di eventi e dati in optiCLOUD. Elabora, tra l'altro:

dati di telemetria
attributi
richieste RPC
eventi del ciclo di vita dei dispositivi
eventi basati su REST
file
log

La Rule Engine si basa su tre elementi principali:

Messaggio come evento o oggetto dati in ingresso
Nodo regola come fase di elaborazione
Catena di regole come collegamento di più nodi in un workflow

Messaggi

Un messaggio della Rule Engine è una struttura di dati serializzabile e immutabile che descrive un evento nel sistema.

Esempi sono:

telemetria in ingresso da un dispositivo
aggiornamento di attributi
chiamata RPC
eventi di entità come creata, aggiornata o eliminata
eventi di stato come connesso, disconnesso, attivo o inattivo

Un messaggio contiene:

ID del messaggio
mittente o origine del messaggio
tipo di messaggio
dati utili come body JSON
metadati come ulteriori coppie chiave-valore

Nodi regola

Un nodo regola elabora di volta in volta un messaggio in ingresso e genera da esso uno o più messaggi o azioni in uscita.

A seconda del tipo di nodo, un nodo può:

filtrare messaggi
trasformare dati
arricchire dati
generare o eliminare allarmi
richiamare sistemi esterni
inoltrare messaggi ad altri nodi

Ogni nodo è quindi un'unità logica chiaramente delimitata all'interno della rulechain.

Collegamenti e relazioni

I nodi regola vengono collegati tra loro tramite connessioni. Ogni connessione ha un tipo di relazione che determina a quale condizione un messaggio viene inoltrato al nodo successivo.

I tipi di relazione tipici sono:

Success
Failure
True
False

A seconda del tipo di nodo possono essere utilizzate anche altre denominazioni, ad esempio:

Post Telemetry
Attributes Updated
Entity Created

In questo modo il significato specialistico di un flusso di dati può essere rappresentato direttamente nella rulechain.

Caratteristiche principali delle rulechain

Le rulechain offrono in optiCLOUD diverse caratteristiche centrali:

Elaborazione in streaming per dati ed eventi in ingresso immediato
Struttura a workflow tramite nodi regola collegati
Flessibilità grazie a nodi integrati e script personalizzati
Capacità di integrazione tramite HTTP, MQTT, Kafka o altre interfacce
Reattività per allarmi, notifiche e azioni successive

In questo modo è possibile modellare sia semplici regole di filtro sia complessi flussi di automazione.

Casi d'uso tipici

Le rulechain vengono impiegate per compiti quali ad es.:

validazione e trasformazione dei dati in ingresso
gestione degli allarmi e notifiche in caso di superamento in eccesso o in difetto di soglie
monitoraggio del ciclo di vita dei dispositivi
integrazione di sistemi esterni o trasferimento a pipeline di dati o piattaforme esterne
controllo remoto tramite RPC

Modalità di lavoro nell'editor

Quando si apre una rulechain compare un editor low-code basato su nodi e connessioni. La struttura ricorda strumenti come Node-RED o n8n.

All'interno di questo editor si stabilisce:

quali messaggi entrano nella catena
quali condizioni vengono verificate
quali azioni vengono attivate
come proseguono i percorsi di successo o di errore

Basis RuleChain

La Basis RuleChain, o anche Root RuleChain, costituisce la base dell'elaborazione dei dati ed è già configurata per impostazione predefinita. Ha il seguente aspetto:

Ogni messaggio in ingresso da un dispositivo entra nel sistema tramite il nodo Input e viene immediatamente inoltrato a uno switch del tipo di messaggio, che in base al tipo di messaggio determina come il messaggio deve essere ulteriormente elaborato.

Da qui l'elaborazione si ramifica in più percorsi specializzati:

Elaborazione centrale dei messaggi

Tipo di messaggio	Inoltro	Nodo ricevente	Spiegazione
Post Attribute	a Save Client Attributes	Save Client Attributes	I messaggi di questo tipo vengono elaborati per salvare in modo permanente gli attributi dei dispositivi nel database.
Post Telemetry	a Save Time Series	Save Time Series	I dati di telemetria, come i valori dei sensori, vengono salvati nel database come serie temporali.
RPC Request from Device	inoltrato a Log RPC	Log RPC from Device	Serve al monitoraggio o alla risoluzione dei problemi delle chiamate RPC in ingresso dal dispositivo.
RPC Request to Device	a RPC Call Request	RPC Call Request	Attiva una Remote Procedure Call verso il dispositivo.
Post Alarms	a Save Alarms	Save Alarms	Gli stati di allarme vengono salvati nel database.
Other	a Log Other	Log Other	I tipi di messaggio non supportati o sconosciuti vengono registrati per la tracciabilità.
Blob Store Request	a Process Blob Store	Process Blob Store	Avvia l'elaborazione degli upload relativi ai file nell'archivio file.

Esempio

Per i primi passi pratici è indicato un esempio semplice e di facile comprensione. Un esempio di questo tipo è la segnalazione di allarme in caso di superamento di una temperatura.

Proseguire con la regola di esempio:
