Fundamentos de las rulechains

El área Rulechains es el núcleo del procesamiento de datos basado en reglas en optiCLOUD. Aunque muchas funciones de la plataforma se configuran mediante interfaces como Devices, Dashboards o Automation, la lógica propiamente dicha de reacción y de procesamiento suele residir en la Rule Engine.

Por ello, los cambios en las rulechains deben realizarse siempre con cautela. Las reglas erróneas o las conexiones poco claras pueden repercutir directamente en el procesamiento de datos, las alarmas, las notificaciones o las integraciones.

Vista general

En la vista general del área de rulechains, las rulechains existentes se muestran en forma de tabla.

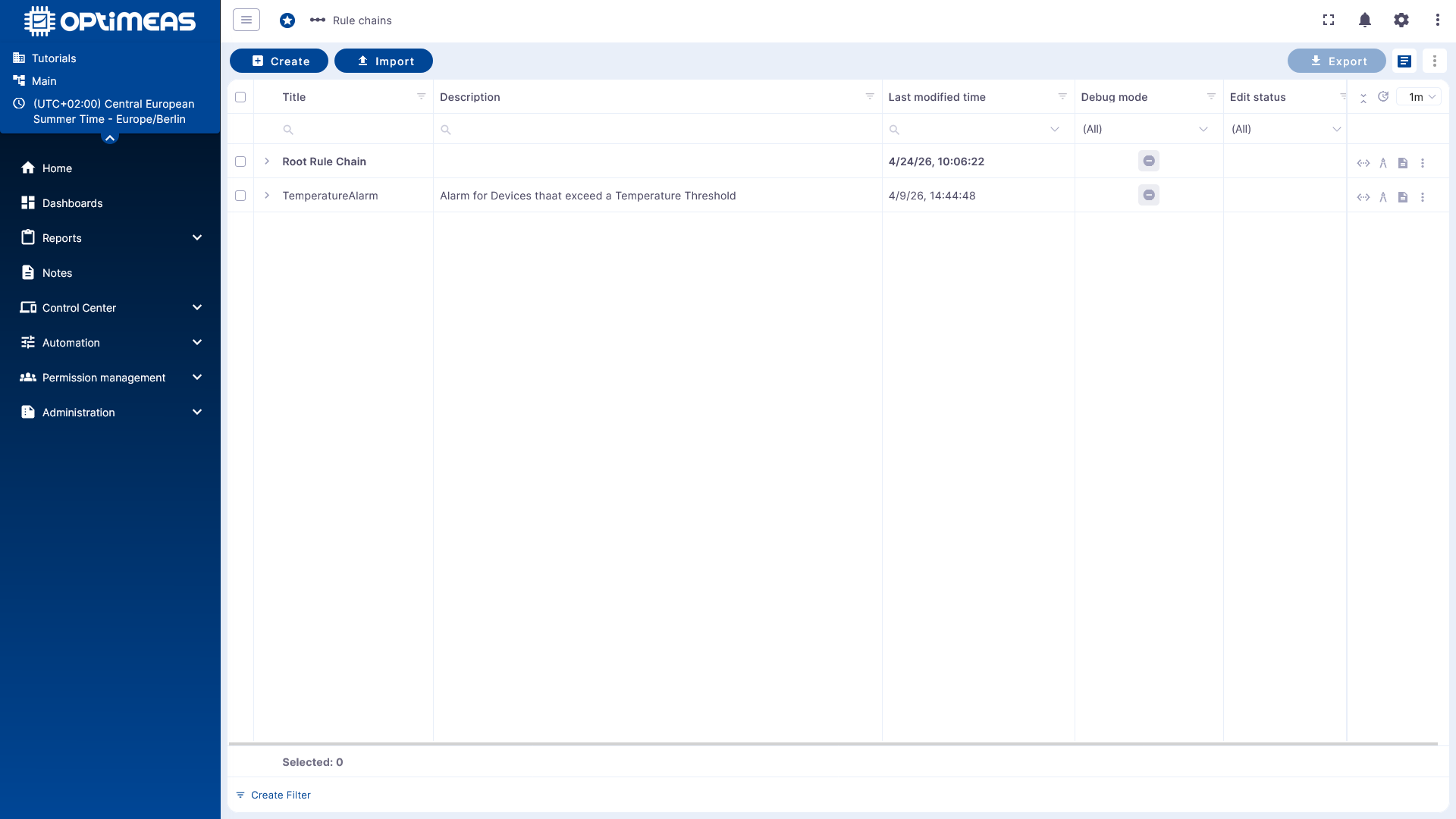

Vista general del área de rulechains

Se aplican algunos principios básicos:

La Root Rule Chain es la cadena de entrada activa central.
Normalmente aparece claramente resaltada.
Las demás rulechains son, en un principio, solo plantillas o cadenas parciales.
Solo se activan cuando se establecen como Root Rule Chain o se incorporan a una rule chain activa.

Desde la barra de acciones se pueden:

crear
importar
exportar
eliminar

rulechains.

Principio básico de la Rule Engine

La Rule Engine es el mecanismo central para procesar eventos y datos en optiCLOUD. Procesa, entre otros:

datos de telemetría
atributos
solicitudes RPC
eventos del ciclo de vida de los dispositivos
eventos basados en REST
archivos
registros (logs)

La Rule Engine se basa en tres componentes principales:

Mensaje como evento entrante u objeto de datos
Nodo de regla como paso de procesamiento
Cadena de reglas como conexión de varios nodos en un flujo de trabajo

Mensajes

Un mensaje de la Rule Engine es una estructura de datos serializable e inmutable que describe un evento del sistema.

Algunos ejemplos son:

telemetría entrante de un dispositivo
actualización de atributos
llamada RPC
evento de entidad, como creada, actualizada o eliminada
eventos de estado, como conectado, desconectado, activo o inactivo

Un mensaje contiene:

ID del mensaje
remitente u origen del mensaje
tipo de mensaje
datos útiles como cuerpo JSON
metadatos como pares clave-valor adicionales

Nodos de regla

Un nodo de regla procesa un mensaje entrante y genera a partir de él uno o varios mensajes salientes o acciones.

Según el tipo de nodo, un nodo puede:

filtrar mensajes
transformar datos
enriquecer datos
generar o eliminar alarmas
llamar a sistemas externos
reenviar mensajes a otros nodos

De este modo, cada nodo es una unidad lógica claramente delimitada dentro de la rulechain.

Conexiones y relaciones

Los nodos de regla se enlazan entre sí mediante conexiones. Cada conexión tiene un tipo de relación que determina bajo qué condición se transmite un mensaje al nodo siguiente.

Los tipos de relación habituales son:

Success
Failure
True
False

Según el tipo de nodo, también pueden utilizarse otras denominaciones, por ejemplo:

Post Telemetry
Attributes Updated
Entity Created

Así, el significado funcional de un flujo de datos puede representarse directamente en la rulechain.

Características principales de las rulechains

Las rulechains ofrecen en optiCLOUD varias propiedades centrales:

Procesamiento en flujo (stream) de los datos y eventos que llegan de forma inmediata
Estructura de flujo de trabajo mediante nodos de regla conectados
Flexibilidad gracias a los nodos integrados y a los scripts personalizados
Capacidad de integración a través de HTTP, MQTT, Kafka u otras interfaces
Reactividad para alarmas, notificaciones y acciones posteriores

Esto permite modelar tanto reglas de filtrado sencillas como procesos de automatización complejos.

Casos de uso típicos

Las rulechains se utilizan para tareas como, por ejemplo:

validación y transformación de los datos entrantes
gestión de alarmas y notificaciones, por ejemplo cuando se superan por exceso o por defecto valores umbral
supervisión del ciclo de vida de los dispositivos
integración de sistemas externos o traspaso a canalizaciones de datos o plataformas externas
control remoto mediante RPC

Forma de trabajo en el editor

Al abrir una rulechain aparece un editor low-code basado en nodos y conexiones. Su estructura recuerda a herramientas como Node-RED o n8n.

En este editor se define:

qué mensajes entran en la cadena
qué condiciones se comprueban
qué acciones se desencadenan
cómo continúan las rutas de éxito o de error

RuleChain básica

La RuleChain básica, o Root RuleChain, constituye la base del procesamiento de datos y ya viene configurada de forma predeterminada. Tiene el siguiente aspecto:

Todo mensaje entrante de un dispositivo o de otro origen llega al sistema a través del nodo Input y se envía de inmediato a un conmutador de tipo de mensaje (Message Type Switch), que determina, según el tipo de mensaje, cómo debe seguir procesándose.

Desde ahí, el procesamiento se ramifica en varias rutas especializadas:

Procesamiento básico de mensajes

Tipo de mensaje	Reenvío	Nodo receptor	Explicación
Post Attribute	a guardar atributos de cliente	Guardar atributos de cliente	Los mensajes de este tipo se procesan para guardar de forma permanente en la base de datos los atributos del dispositivo.
Post Telemetría	a guardar serie temporal	Guardar serie temporal	Los datos de telemetría, como los valores de sensores, se guardan en la base de datos como series temporales.
Solicitud RPC del dispositivo	reenviada a Log RPC	Log RPC del dispositivo	Sirve para supervisar o depurar las llamadas RPC entrantes del dispositivo.
Solicitud RPC al dispositivo	a RPC Call Request	Solicitud de RPC Call	Desencadena una llamada a procedimiento remoto (RPC) hacia el dispositivo.
Enviar alarmas	a guardar alarmas	Guardar alarmas	Los estados de alarma se guardan en la base de datos.
Otros	a registrar otros	Log Otros	Los tipos de mensaje no compatibles o desconocidos se registran para su seguimiento.
Solicitud de almacén de blobs	a procesar almacén de blobs	Procesamiento del almacén de blobs	Inicia el procesamiento de las cargas de archivos en el almacenamiento de archivos.

Ejemplo

Para dar los primeros pasos prácticos conviene un ejemplo sencillo y manejable. Un ejemplo así es la generación de una alarma cuando se supera una temperatura.

Continuar con la regla de ejemplo:
