Event Processing

Event Processing

Event Processing integra il lavoro con le rulechain quando le logiche ricorrenti di allarme ed evento non devono essere ogni volta costruite manualmente come struttura di nodi dedicata.

Nell'area è possibile gestire due tipi di regole:

• Calculate alarm rules per il calcolo e la generazione automatici di allarmi a partire dalla telemetria in ingresso
• Enrich alarm rules per l'arricchimento di allarmi già generati con metadati aggiuntivi

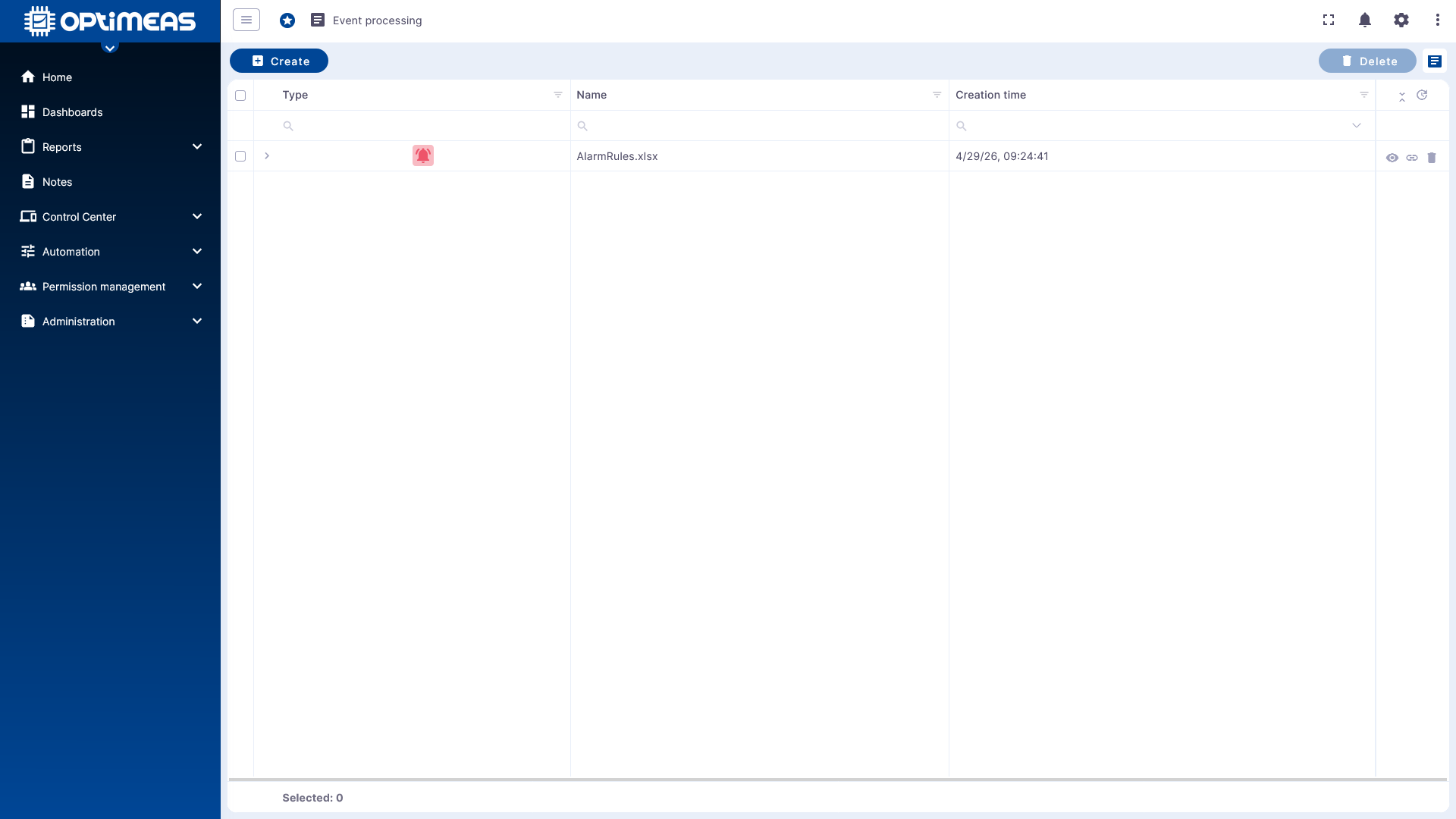

Nella vista tabellare vengono visualizzate tutte le regole di Event Processing presenti. In alto a sinistra, tramite Create, viene creata una nuova regola. In alto a destra è possibile eliminare le regole selezionate.

Tramite la colonna delle azioni di una regola esistente sono inoltre disponibili le seguenti funzioni:

• visualizzare il contenuto della regola
• riassegnare la regola ai dispositivi
• eliminare la regola

Principio di base

Event Processing semplifica i workflow di allarme che altrimenti dovrebbero essere costruiti manualmente.

Per le regole di allarme la logica corrisponde, nella sostanza, al seguente flusso:

La definizione tabellare della regola determina quindi quale telemetria viene monitorata, quando un allarme è attivo e quali informazioni aggiuntive vengono associate.

Creare una nuova regola

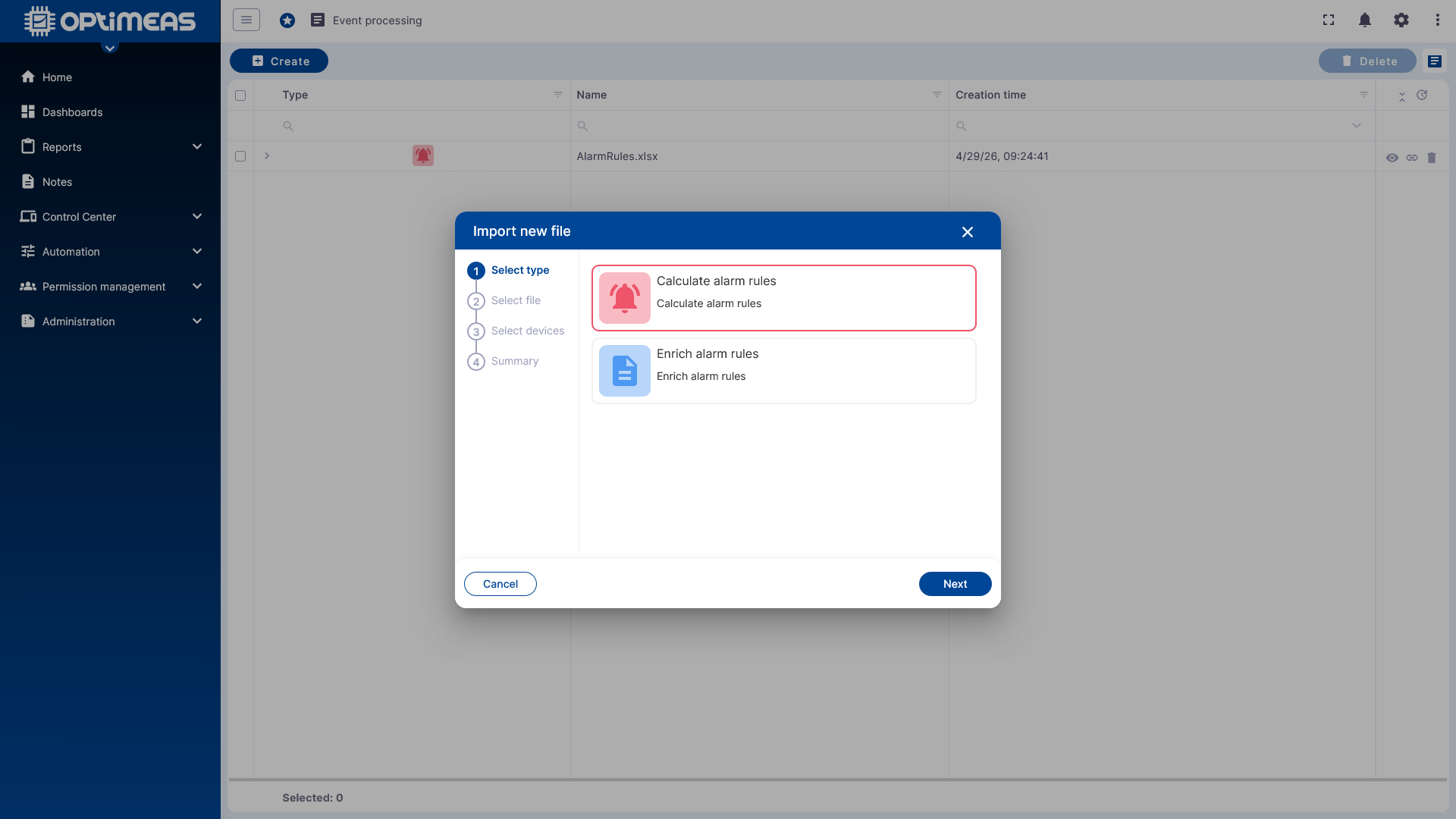

Quando si crea una nuova regola di Event Processing si seleziona anzitutto il tipo.

Sono disponibili:

• Calculate Alarm Rules
• Enrich Alarms

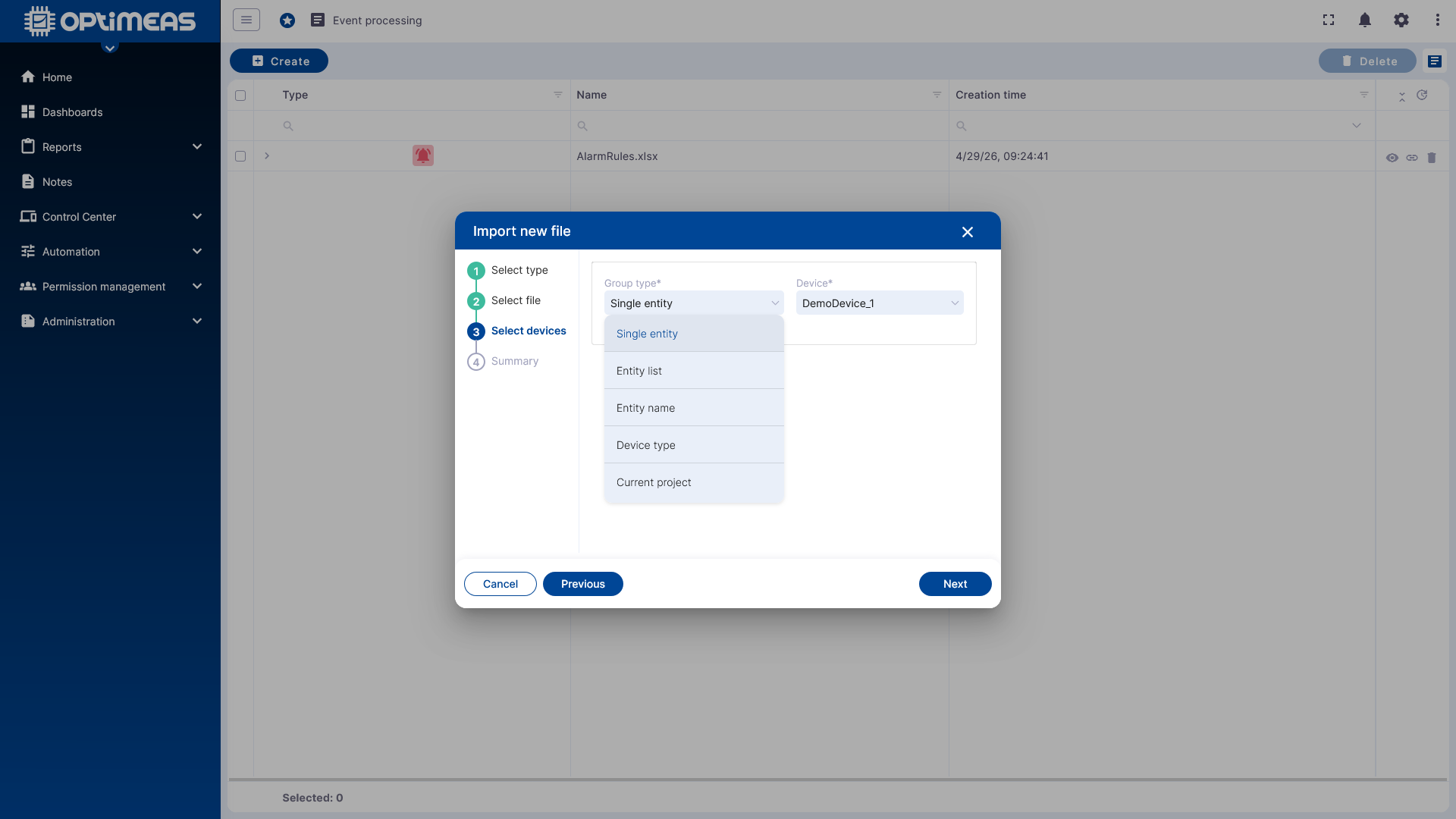

Successivamente viene caricato un file di regole e, nel passaggio seguente, la regola viene assegnata a dispositivi, elenchi di dispositivi, tipi di dispositivo o al progetto corrente.

L'assegnazione può avvenire tramite i seguenti tipi di raggruppamento:

• Single entity
• Entity list
• Entity name
• Device type
• Current project

In questo modo una regola vale solo per i dispositivi selezionati o per il gruppo di dispositivi definito.

Calculate Alarm Rules

Le Calculate Alarm Rules servono a definire in modo dichiarativo le condizioni di allarme a partire dai dati di telemetria, invece di modellare una rulechain dedicata per ogni allarme.

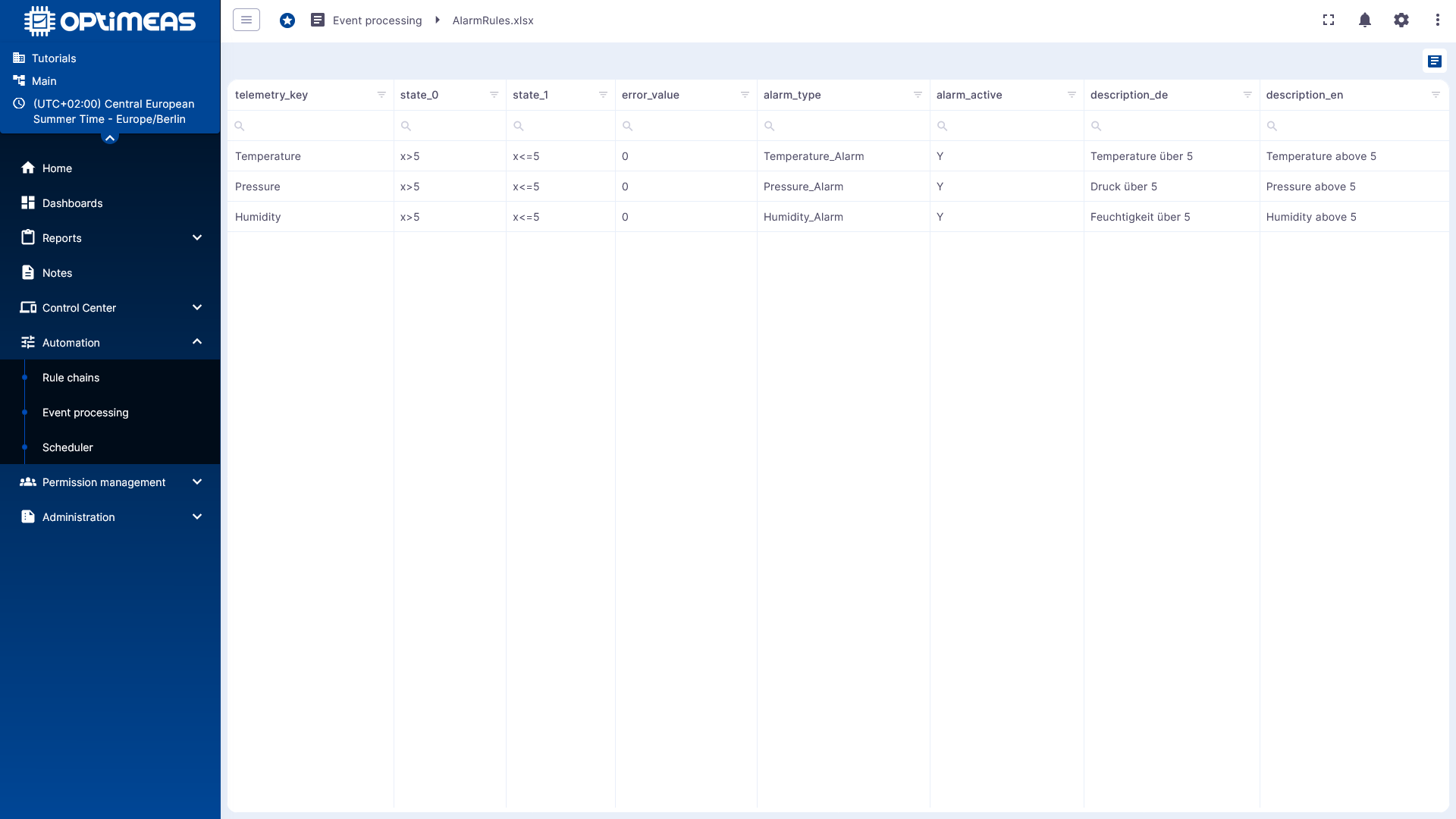

Dopo l'importazione, la tabella acquisita può essere verificata direttamente in optiCLOUD.

Struttura del file di regole

Il file di importazione ha una struttura tabellare. Le colonne obbligatorie sono:

Colonna	Significato
telemetry_key	Canale di telemetria a cui viene applicata la regola
state_0	Condizione o stato di destinazione per lo stato 0
state_1	Condizione o stato di destinazione per lo stato 1
error_value	Indica quale stato vale come allarme (state 0 o state 1)
alarm_type	Nome o tipo dell'allarme da generare
alarm_active	Attiva o disattiva la regola

Facoltativamente è possibile aggiungere un numero qualsiasi di colonne di metadati aggiuntive:

• meta_field_<NAME> per metadati che vengono impostati indipendentemente dallo stato
• meta_field_<NAME>_value_0 per metadati solo con state_0
• meta_field_<NAME>_value_1 per metadati solo con state_1

I prefissi meta_field_ e i suffissi _value_0 e _value_1 sono predefiniti in modo fisso.

Calcoli della regola

Gli stati possono contenere semplici valori fissi o espressioni. Esempi sono:

• x == 1
• x >= 15
• x > 15 && x < 30
• x * 1.25 >= 100
• text == "myText"

In questo modo è possibile rappresentare sia valori limite numerici sia condizioni logiche più complesse, dove "x" è la variabile che rappresenta il valore di telemetria in ingresso.

Esempio

telemetry_key	state_0	state_1	error_value	alarm_type	alarm_active	meta_field_Description_EN	meta_field_Description_DE
Temperature	x>5	x<=5	0	Temperature_Alarm	Y	Temperature above 5	Temperature über 5
Pressure	x>5	x<=5	0	Pressure_Alarm	Y	Pressure above 5	Druck über 5
Humidity	x>5	x<=5	0	Humidity_Alarm	Y	Humidity above 5	Feuchtigkeit über 5

L'esempio può essere scaricato qui (è necessaria la conversione in .xlsx)

Riassegnare ai dispositivi

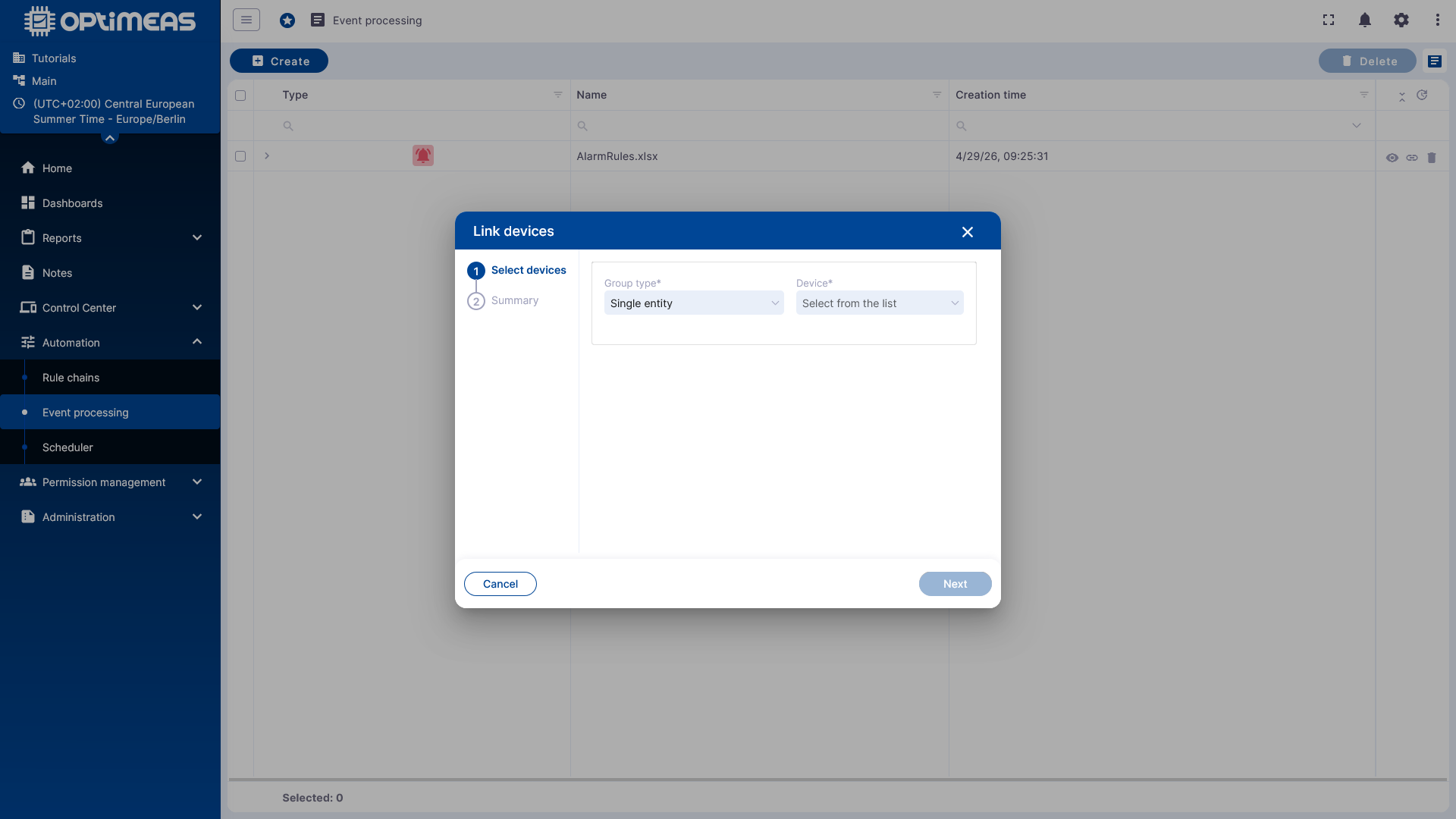

Le regole già create possono essere riaperte successivamente e assegnate ad altri dispositivi o gruppi.

Ciò è utile quando la stessa definizione di regola deve valere per ulteriori dispositivi, senza dover creare un secondo file di regole.

Integrare nella Root Rule Chain

Affinché la regola diventi attiva, deve inoltre essere integrata nella Root Rule Chain.

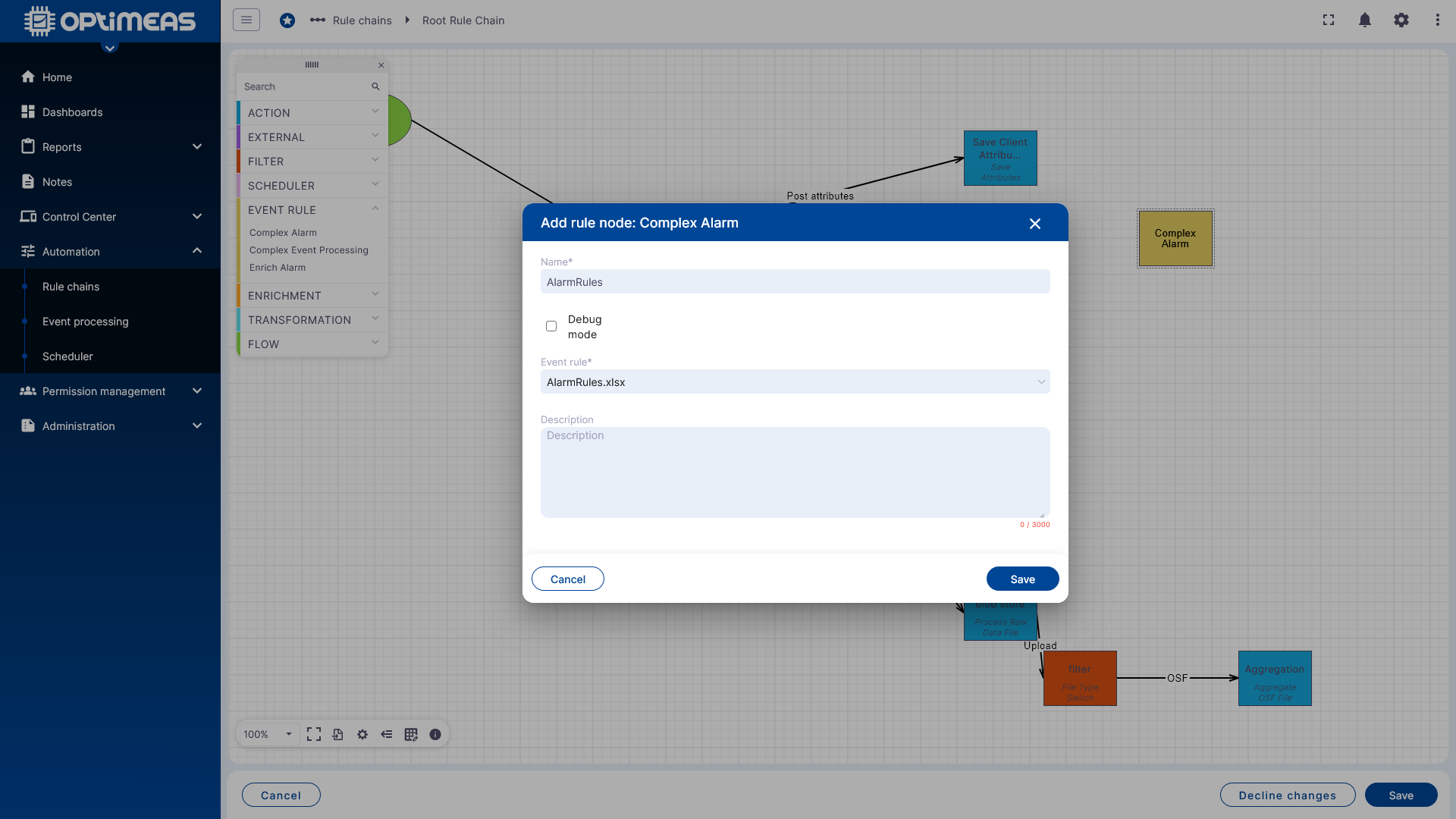

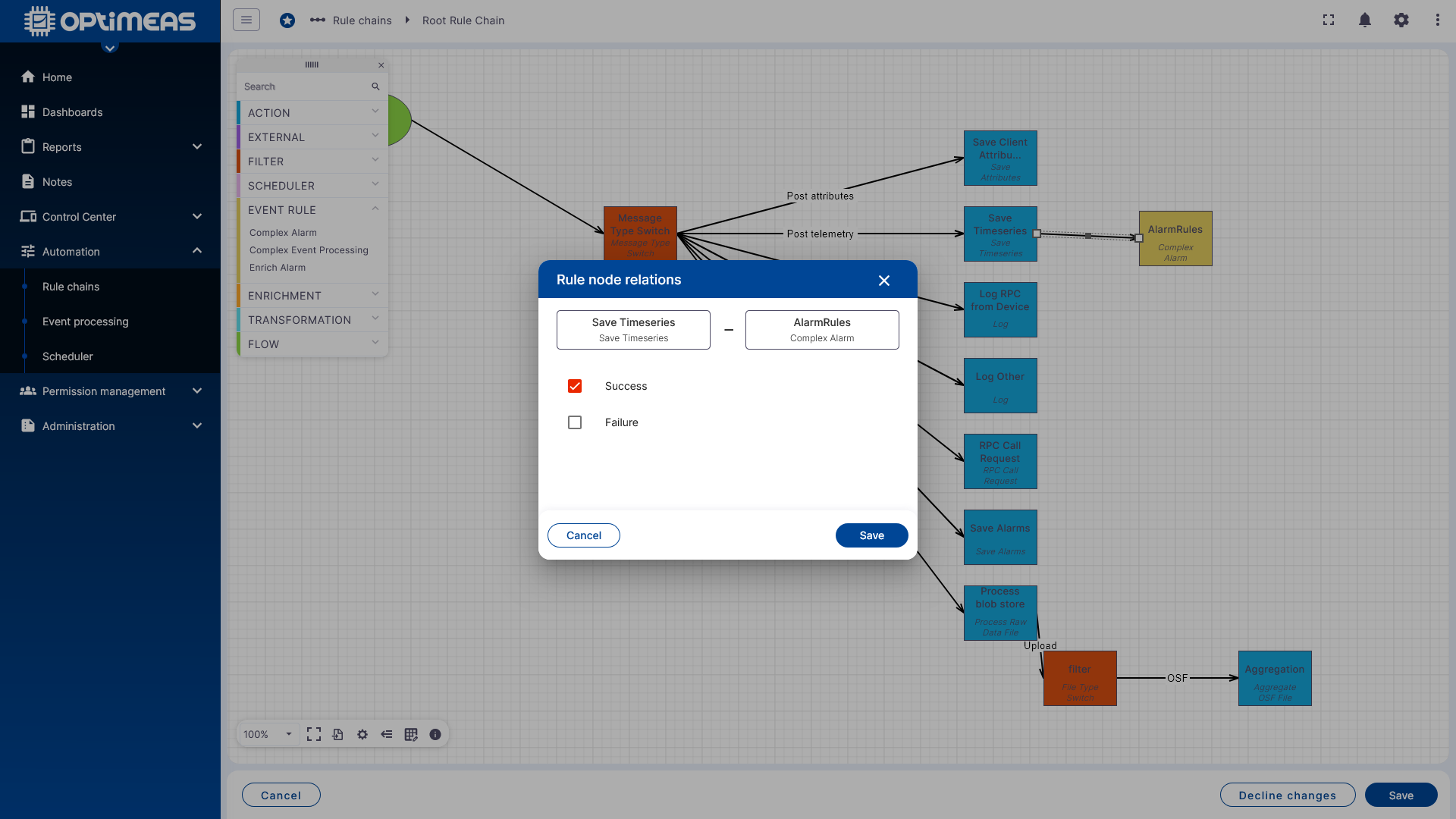

A tale scopo, nella Root Rule Chain si utilizza, sotto Event Rule, il nodo Complex Alarm.

Il nodo viene inserito dopo Save Timeseries e collegato con la relazione Success.

In questo modo un valore di telemetria in ingresso viene dapprima salvato e successivamente valutato in base alle regole di allarme.

Risultato sul dispositivo

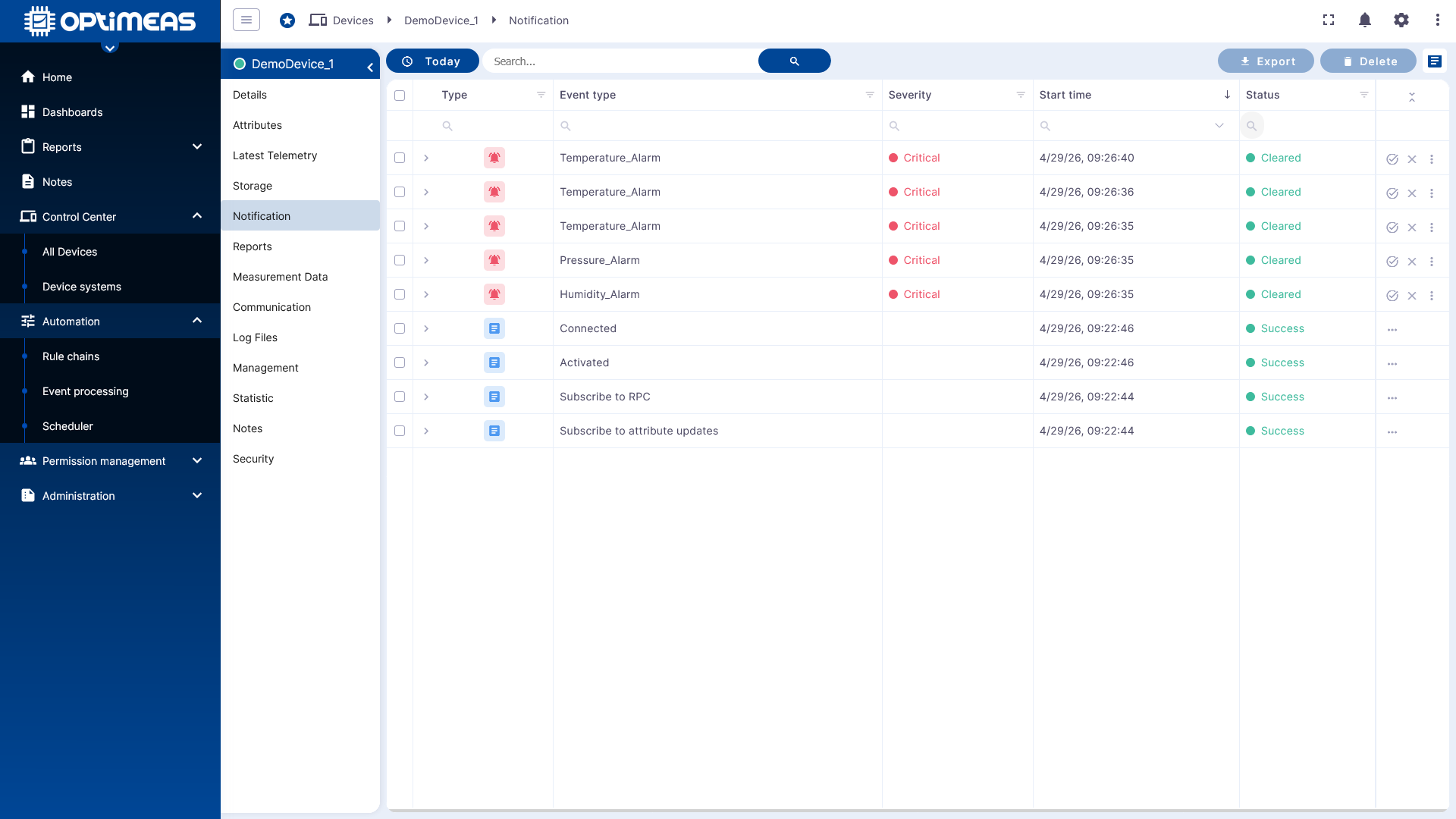

Dopo il salvataggio della Root Rule Chain, gli allarmi generati compaiono sul rispettivo dispositivo nell'area Notifications. Nella riga di ciascun allarme è possibile visualizzare l'intero contenuto dell'allarme tramite l'icona Details.

Enrich Alarms

Le Enrich Alarms vengono utilizzate per fornire, in base al loro alarm_type, informazioni aggiuntive agli allarmi che il dispositivo invia direttamente a optiCLOUD, ad esempio indicazioni operative, messaggi di assistenza o altre misure raccomandate. Ciò è utile quando il dispositivo trasmette alla cloud, ad es., allarmi di un'unità di controllo, ma tali allarmi contengono poche informazioni. optiCLOUD può quindi arricchirli direttamente con informazioni esistenti, il che semplifica la visualizzazione nei dashboard o anche una successiva analisi degli allarmi.

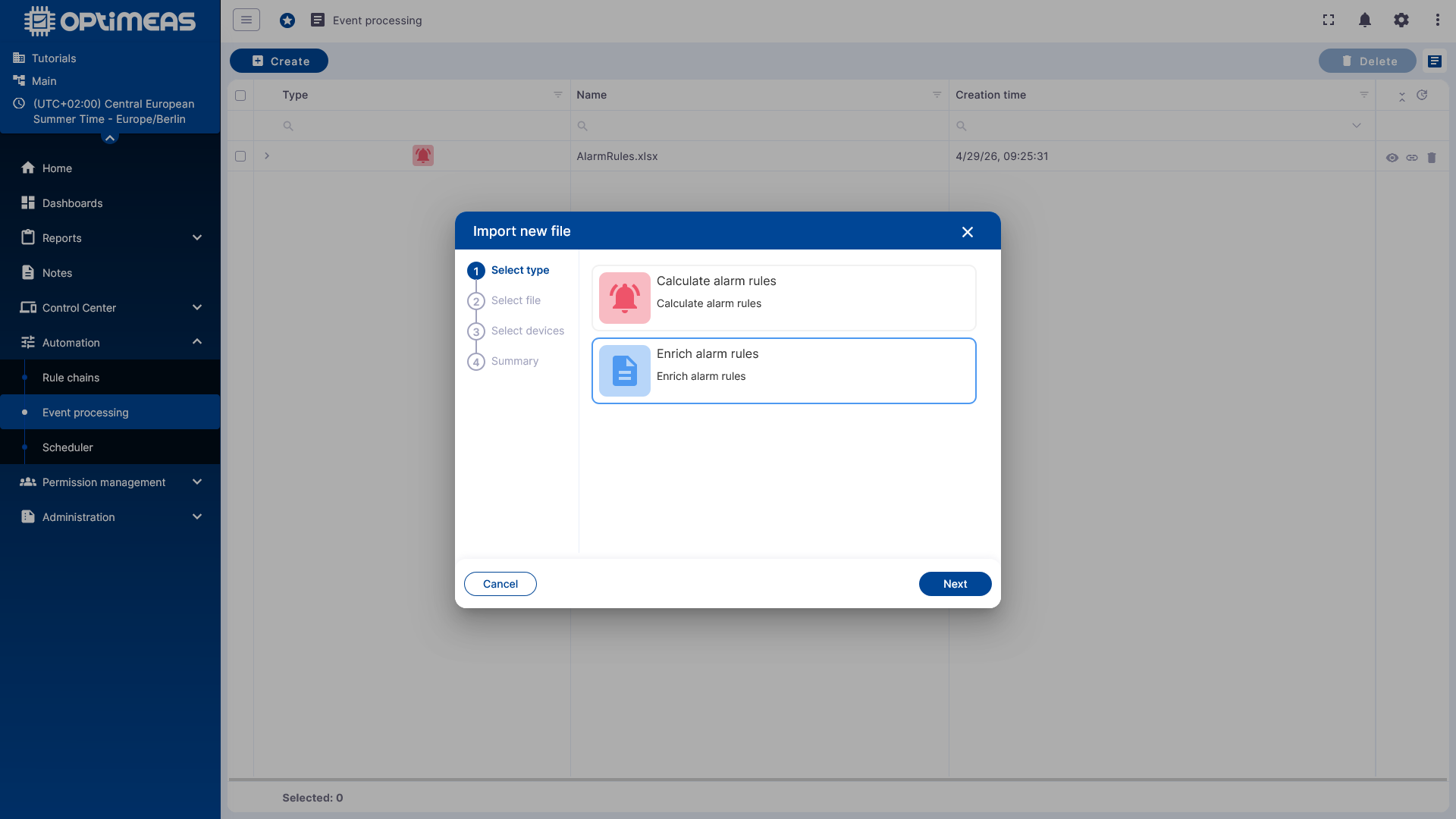

Il processo di creazione è identico: selezionare il tipo, caricare il file, definire i dispositivi o i gruppi di destinazione.

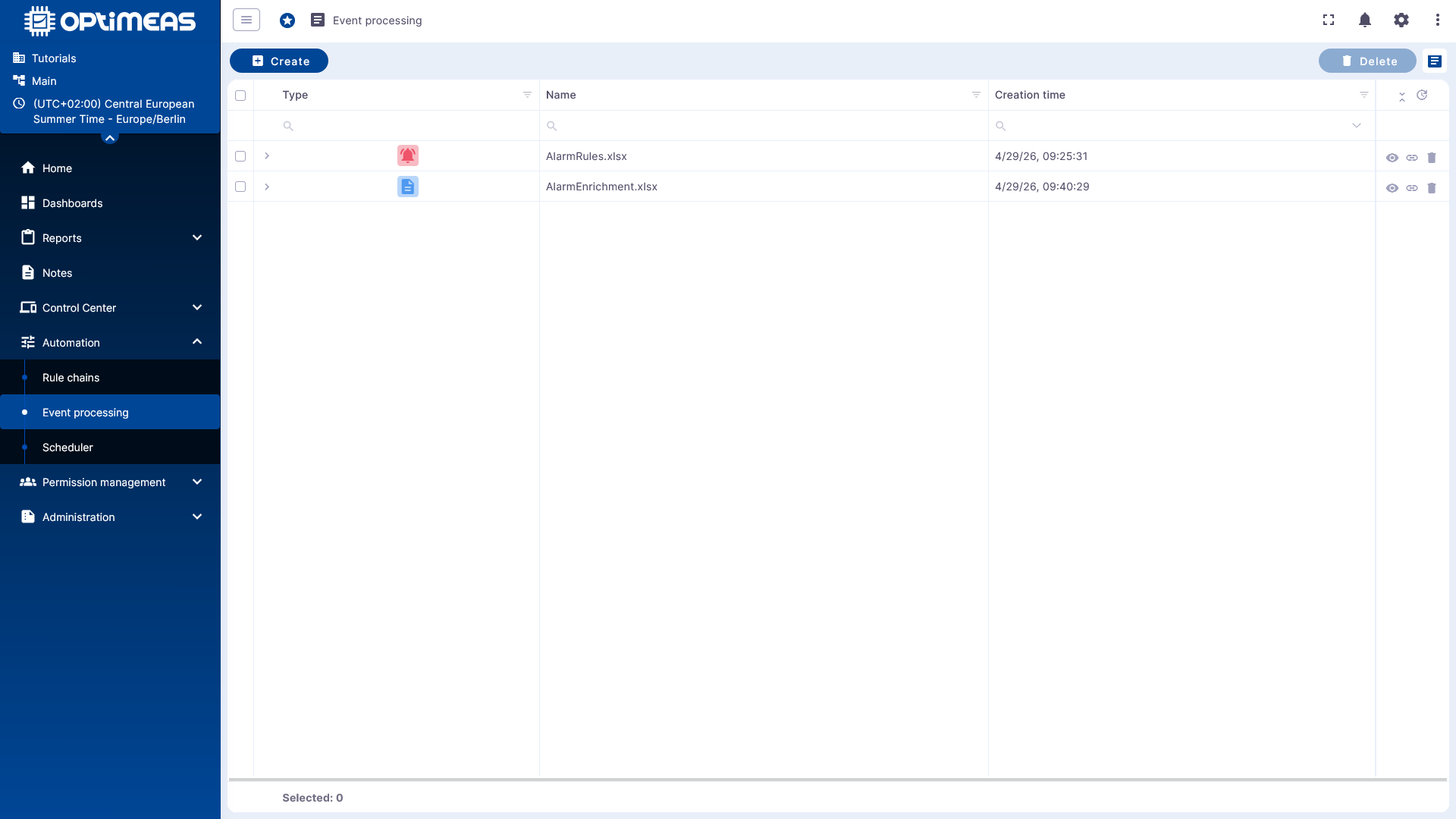

Dopo la creazione la regola compare anch'essa nella panoramica generale di Event Processing.

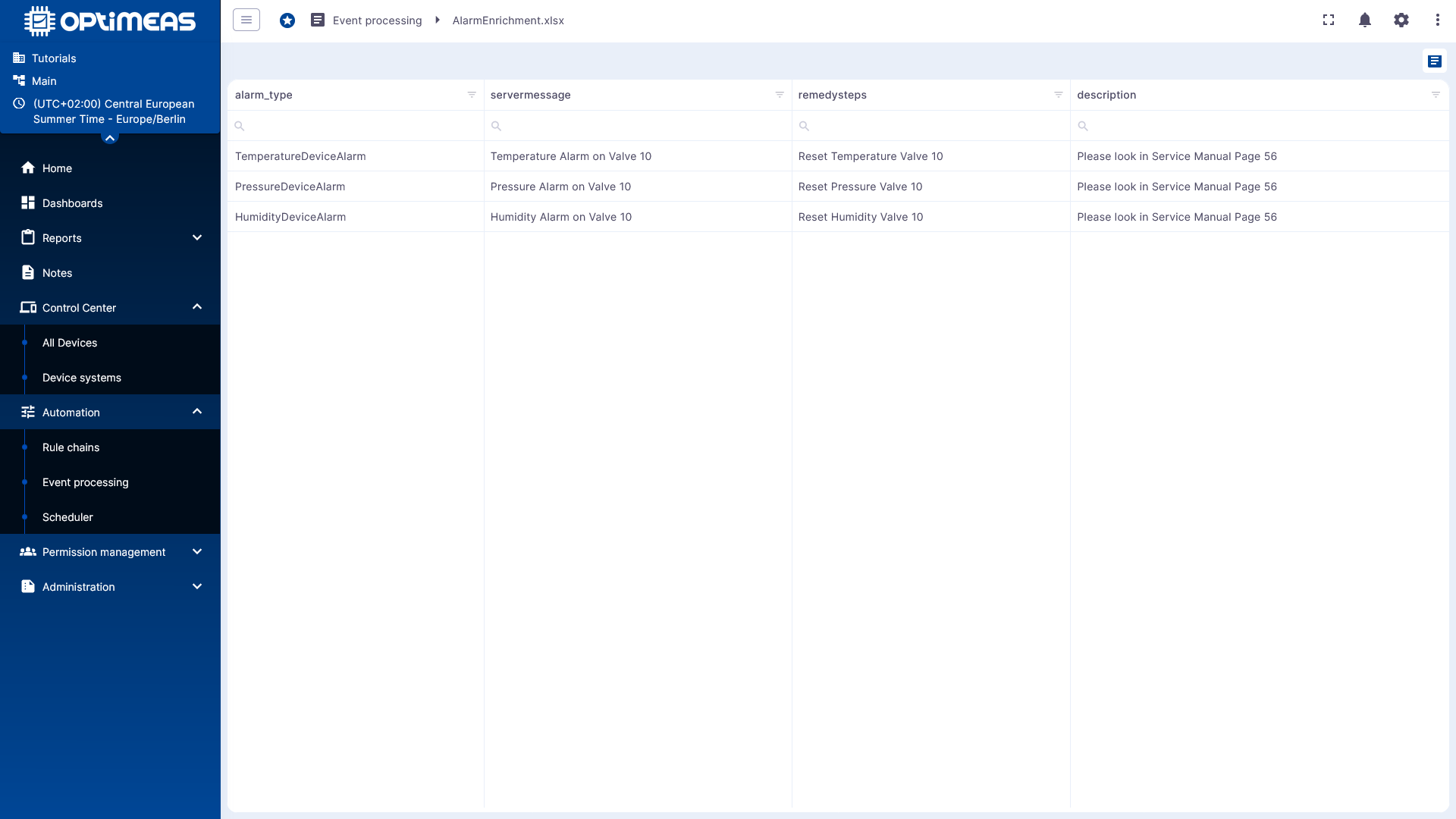

Dopo l'importazione anche la tabella acquisita può essere consultata direttamente.

Struttura del file di regole

Le colonne obbligatorie sono:

Colonna	Significato
alarm_type	Tipo di allarme che deve essere arricchito
alarm_active	Attiva o disattiva la rispettiva regola

I metadati aggiuntivi vengono aggiunti come ulteriori colonne nel formato meta_field_<NAME>.

Esempio

alarm_type	alarm_active	meta_field_servermessage	meta_field_description	meta_field_remedysteps
TemperatureDeviceAlarm	y	Temperature Alarm on Valve 10	Please look in Service Manual Page 56	Reset Temperature Valve 10
PressureDeviceAlarm	y	Pressure Alarm on Valve 10	Please look in Service Manual Page 56	Reset Pressure Valve 10
HumidityDeviceAlarm	y	Humidity Alarm on Valve 10	Please look in Service Manual Page 56	Reset Humidity Valve 10

L'esempio può essere scaricato qui (è necessaria la conversione in .xlsx)

Attivare la regola di arricchimento

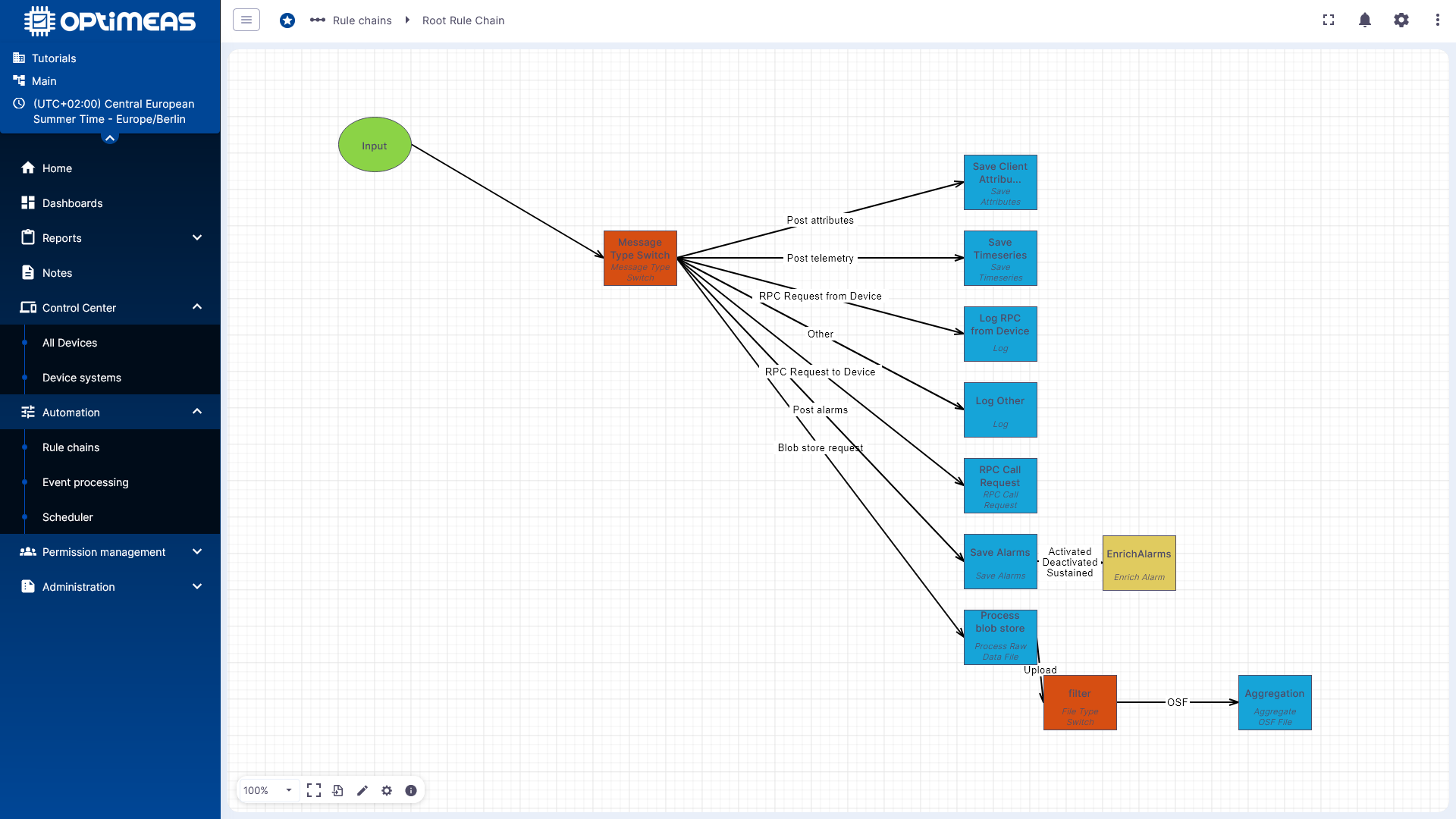

Per l'elaborazione nella Root Rule Chain si utilizza, sotto Event Rule, il nodo Enrich Alarm.

Il nodo viene collegato dopo Save Alarms, in modo che l'allarme venga prima salvato e successivamente integrato con i campi aggiuntivi.

Risultato nei dettagli dell'allarme

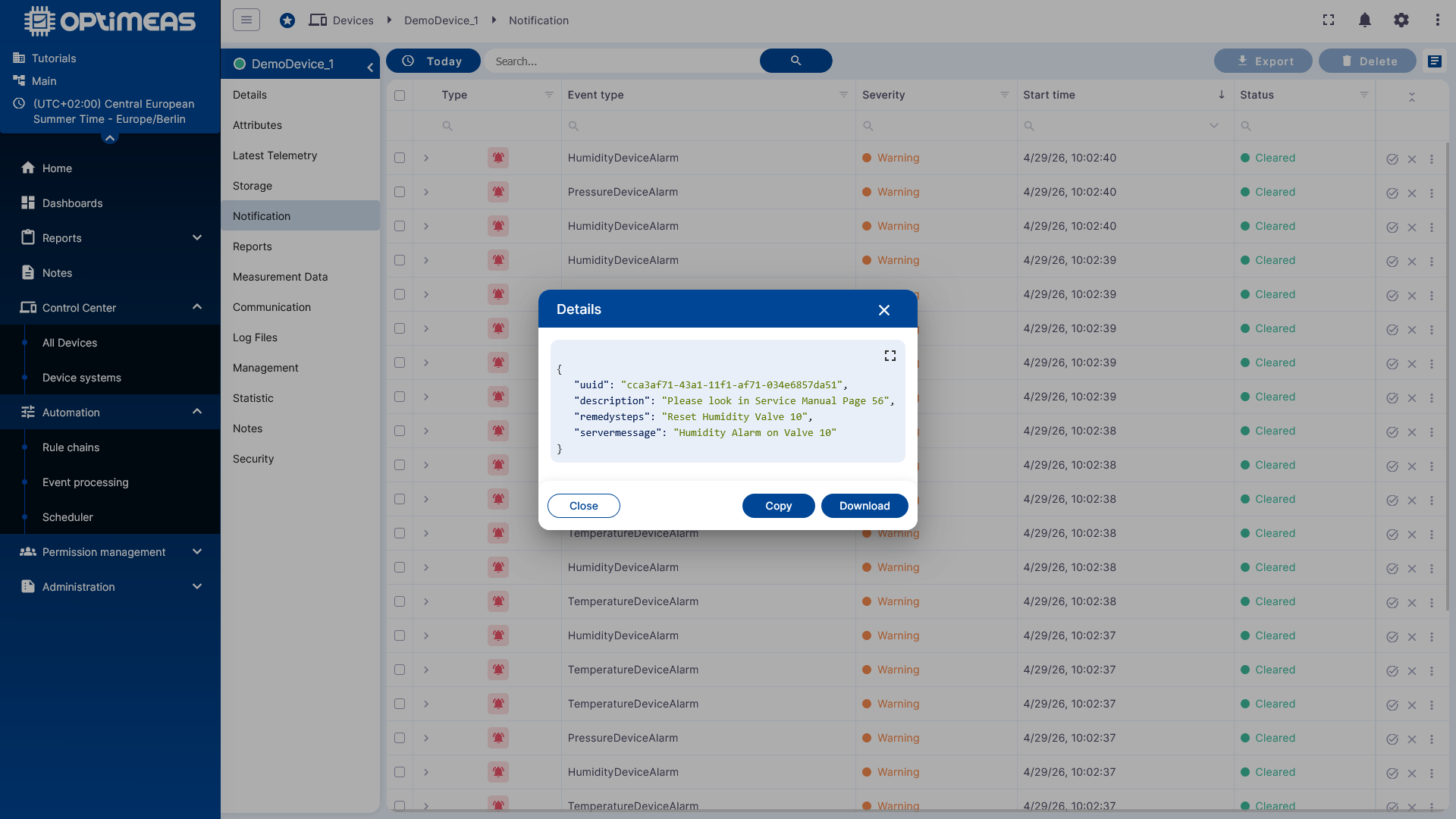

Dopo l'attivazione, le informazioni aggiuntive possono essere consultate nella vista del dispositivo, in Notification, tramite i dettagli dell'allarme.

In questo modo è possibile visualizzare direttamente per un allarme informazioni contestuali come descrizione, messaggio del server o passaggi operativi raccomandati.

Riepilogo

In optiCLOUD, Event Processing funge da interfaccia semplificata per due workflow di allarme ricorrenti:

• calcolare allarmi a partire da condizioni di telemetria
• arricchire allarmi esistenti con metadati aggiuntivi

Entrambi i tipi di regola vengono dapprima importati e assegnati ai dispositivi. Diventano attivi solo quando il relativo nodo Event Rule è stato integrato nella Root Rule Chain e salvato.
