Herramientas

Mapa

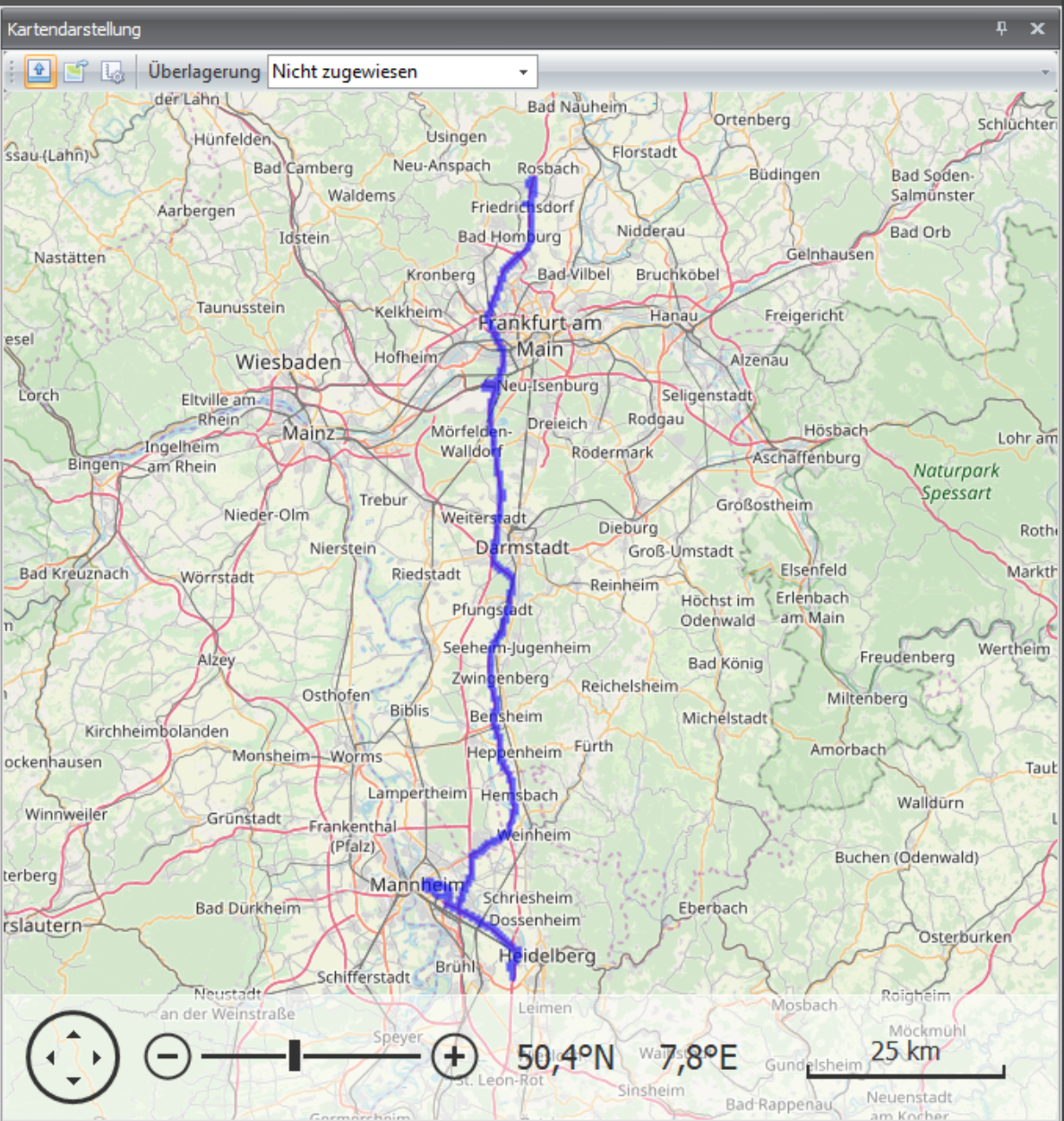

En la ventana del mapa se pueden cargar datos GPS de archivos OSF y mostrar las rutas correspondientes. En cuanto se arrastra sobre la ventana un archivo OSF que contiene las señales "gps_longitude" y "gps_latitude" (arrastrar y soltar), las coordenadas se muestran en el mapa. El usuario puede elegir entre mapas de openStreetmap y BING.

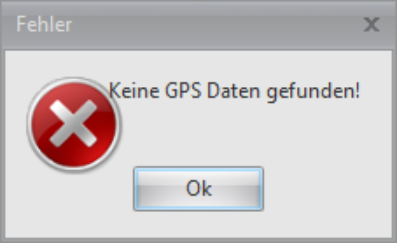

Si el archivo OSF no contiene datos GPS, se muestra el siguiente mensaje:

Operaciones con archivos: editar y exportar datos

En las áreas Internet y Datos, en las que el usuario tiene acceso directo a los datos de medición, el software optiCONTROL ofrece funciones para exportar y editar el formato de datos de medición Osf(z) a otros formatos de datos.

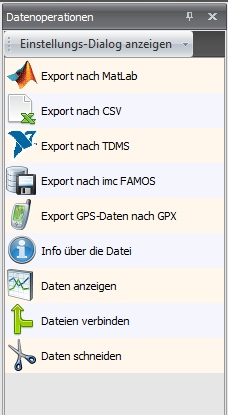

Están disponibles los siguientes formatos de exportación:

• Matlab
• CSV (formato de texto)
• NI TDMS
• imc FAMOS
• GPX

Una vez convertido un archivo a otro formato, se guarda en la misma carpeta que el archivo OSF original. Mediante la entrada del menú contextual "Daten im Datei-Explorer anzeigen" (mostrar datos en el Explorador de archivos) se puede acceder a este archivo.

Funciones de edición y administración:

• Información sobre el archivo: muestra información sobre el contenido del archivo (número de señales, etc.)
• Mostrar datos: muestra los datos en un diagrama de curvas
• Unir archivos: une varios archivos OSF entre sí
• Recortar datos: recorta partes determinadas de las señales

Mostrar información sobre el archivo

Con esta función se puede mostrar información sobre el archivo OSF.

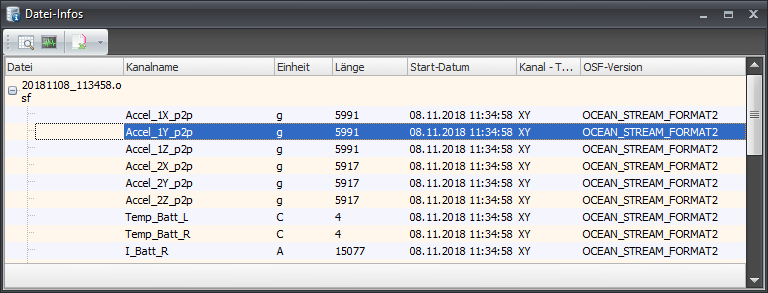

Se muestra la siguiente información del archivo:

• Todas las señales contenidas, con nombre y unidad
• Longitud de la señal: número de valores
• Fecha de inicio de la señal
• Versión de OSF

Unir archivos

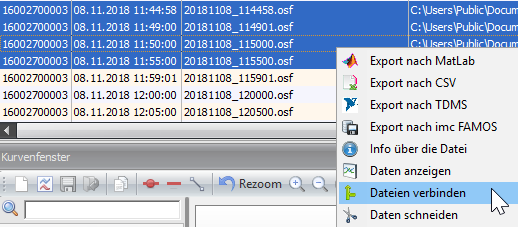

Para unir varios archivos OSF y guardarlos en un único archivo, hay que seleccionar los archivos deseados en el área Datos o Internet y ejecutar la función "Dateien verbinden" (unir archivos).

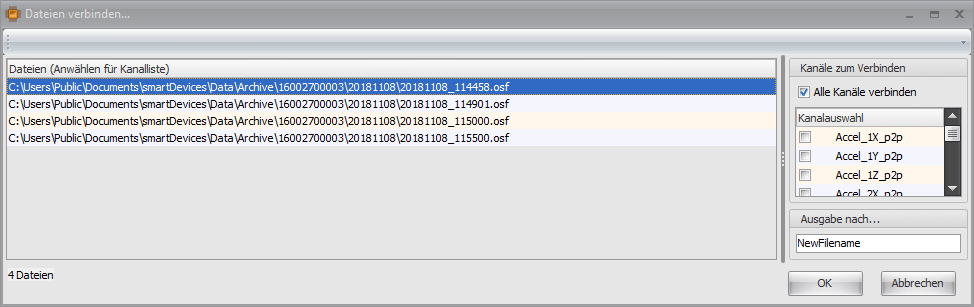

A continuación se muestra el siguiente cuadro de diálogo, en el que se puede elegir si se incorporan al nuevo archivo todas las señales o solo determinadas señales. Después hay que indicar un nuevo nombre de archivo. El proceso finaliza al hacer clic en OK.

El archivo recién creado se guarda entonces en el área Datos, en la carpeta "Berechnet" (calculado).

Ventana de curvas

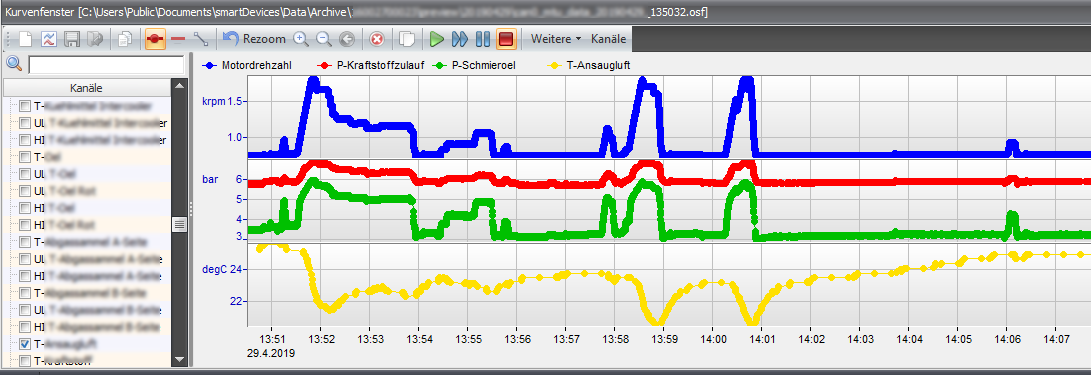

En la ventana de curvas se pueden mostrar y analizar datos de medición de tipo Osf(z). En cuanto se arrastra un archivo a la ventana (arrastrar y soltar) o se activa la operación de archivo "Datei anzeigen" (mostrar archivo), se muestran las señales del archivo.

En el lado izquierdo se muestran todos los nombres de señal del archivo. Para mostrar una señal determinada, hay que marcar la casilla situada delante del nombre, ya que, de forma predeterminada, tras cargar el archivo todas las señales están ocultas. Con el campo de búsqueda situado encima de la lista de señales se puede filtrar la lista por nombres y buscar una señal determinada.

La barra de herramientas ofrece algunas funciones adicionales para visualizar las señales de medición.

En la tabla siguiente se describen las funciones más importantes:

Icono	Descripción
	Elimina de la ventana de curvas los datos cargados actualmente
	Muestra automáticamente las 10 primeras señales en la ventana de curvas
	Copia la vista actual de la ventana de curvas al portapapeles, por ejemplo, para pegarla en un documento de Word.
	Muestra los valores de medición como puntos gruesos
	Muestra el gráfico de datos de medición con líneas más gruesas
	Si dos puntos de medición están demasiado separados, se pueden unir con esta función.
	Acercar y alejar el zoom sobre los datos

Mostrar varios archivos

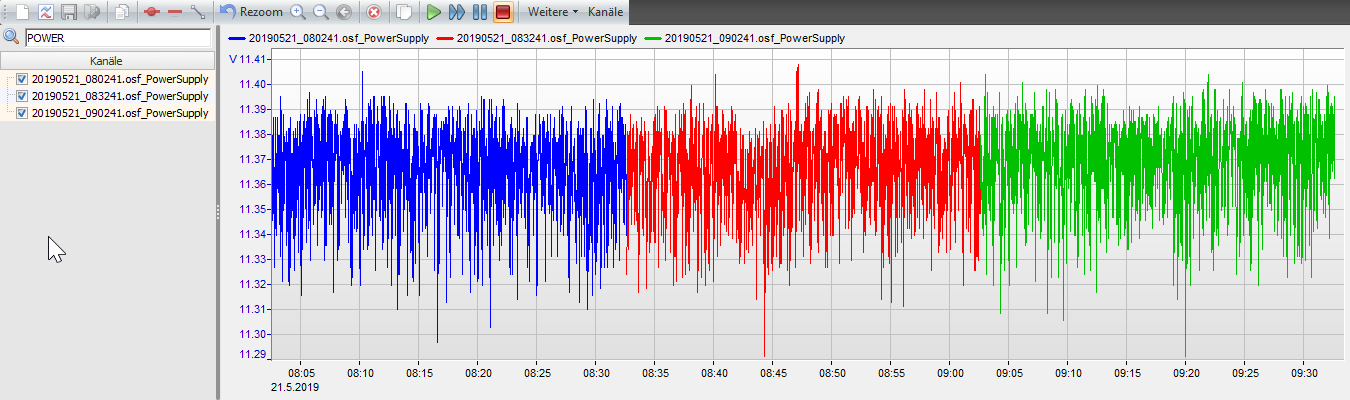

Si la opción "Extra-->Einstellungen-->Kurvenanzeige-->Mehrere Dateien gleichzeitig erlauben" está activada, se pueden mostrar varios archivos OSF a la vez en la ventana de curvas. Para ello, basta con arrastrar varios archivos uno tras otro a la ventana de curvas. Cuando esta función está activa, el nombre del archivo se antepone al nombre de la señal en la lista de señales:

Esta opción permite mostrar correctamente en el tiempo, en la ventana de curvas, varios archivos con los mismos datos del mismo dispositivo.

Registro

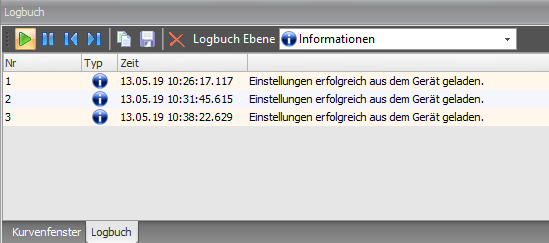

En la ventana de registro se muestran y recopilan todos los mensajes de los dispositivos y de optiCONTROL. El registro se puede abrir en el menú principal, en "Ansicht -- > Werkzeuge" (Ver -> Herramientas).

La ventana de registro ofrece las siguientes funciones:

• Guardar todos los mensajes en un archivo de texto independiente
• Eliminar todos los mensajes
• Filtrar la vista por tipo de mensaje (Info, Error, Debug, Warning...)
• Copiar mensajes al portapapeles
