Console série
Tous nos Edge Devices disposent, sur un connecteur JST à 4 broches, d'une console série ou d'un « UART debug port », comme on l'appelle sur le Raspberry Pi 5.

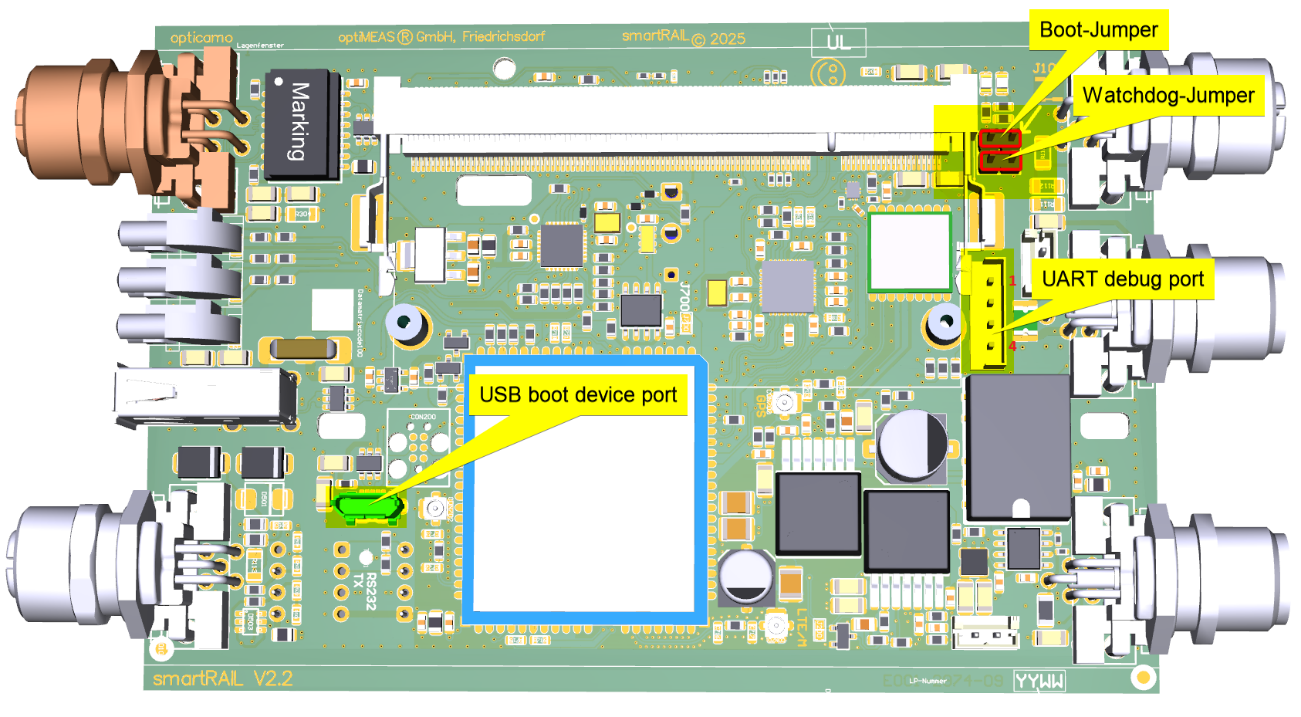

Console série, exemple du smartRAIL V2.2
Brochage
Les signaux ont un niveau de tension de 3,3 volts et sont reliés sans protection au CPU !
Les paramètres de l'interface sont : 115200 Baud avec 8N1 (8 bits de données, pas de parité, 1 bit d'arrêt)
| Broche | Affectation |
|---|---|
| 1 | NC (not connected) |
| 2 | RxD (côté PC) |
| 3 | TxD (côté PC) |
| 4 | GND (masse) |
Le connecteur présent sur la carte est l'article B4B-EH-A de JST :
Il n'existe pas de câble USB vers série tout confectionné avec un connecteur JST adapté.
Câble adaptateur USB vers UART
Les câbles adaptateurs USB vers UART à connecteurs femelles individuels, issus de l'univers Raspberry Pi, constituent une bonne alternative. De préférence avec un circuit FTDI. Nous recommandons le convertisseur USB 2.0 vers série TTL (3,3 V) de Delock avec la référence 83787 : https://www.delock.de/produkt/83787/merkmale.html

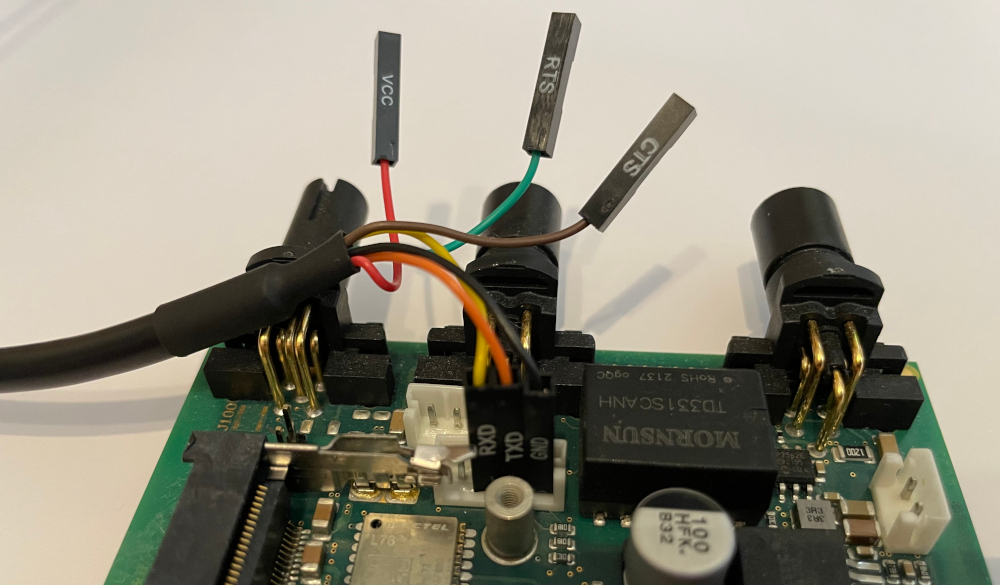

Raccordement du convertisseur Delock USB 2.0 vers série TTL (3,3 V)
Sources d'approvisionnement
https://www.galaxus.de/de/s1/product/delock-usb-stecker-ttl-6-pin-interne-kabel-pc-5639198
