smartDrive
Description
Le smartDrive est un appareil d'edge computing quad-core robuste, basé sur Linux, destiné à des applications mobiles et stationnaires exigeantes, par ex. dans les domaines ferroviaire, des véhicules utilitaires, des engins de chantier et agricoles ou des installations industrielles. Il combine un processeur d'applications performant avec des interfaces mobile (LTE), GNSS, WLAN/Bluetooth ainsi que de nombreuses interfaces CAN, série, numériques et analogiques dans un boîtier de protection IP67.
L'appareil exécute le Yocto Linux d'optiMEAS avec smartCore. Le smartDrive peut ainsi être entièrement relié à optiCLOUD.
Caractéristiques essentielles :
- Processeur d'applications quad-core à 1,6 GHz, NPU en option (jusqu'à 2,3 TOPS) et GPU
- Yocto Linux d'optiMEAS avec smartCore, entièrement raccordable à optiCLOUD
- LTE Cat4 avec repli UMTS/GSM, récepteur GNSS (GPS/GLONASS/Galileo/BeiDou), WLAN/Bluetooth en option
- 4x interfaces CAN (utilisables en option en CAN-FD), 12 E/S numériques configurables, 4 entrées analogiques, RS232/RS485
- Accéléromètre 3 axes programmable, gyroscope en option
- Indice de protection du boîtier IP67 / IP6K9K, température de fonctionnement -40 °C à +75 °C
- Fonctions de sécurité optionnelles : High Assurance Boot (HAB) et TPM 2.0
Pour ces données ainsi que pour toutes les autres données, descriptions ou exemples relatifs à ce produit, optiMEAS se réserve le droit d'apporter des modifications et décline toute responsabilité en cas d'erreur.
Matériel
Processeur et mémoire
| Paramètre | Remarque |
|---|---|
| Processeur d'applications | Quad-Core Cortex-A53, 64 bit, 1,6 GHz, Cortex-M7 supplémentaire (domaine basse consommation) |
| NPU | en option, jusqu'à 2,3 TOPS |
| GPU | en option, OpenVG 1.1, G2D, OpenGL® ES 3.1, Vulkan®, OpenCL™ 1.2 FP |
| RAM | 2 Go LPDDR4 (en option jusqu'à 4 Go) |
| Flash (eMMC) | 8 Go (en option jusqu'à 32 Go) |
| Flash (NAND) | 1 Go SLC |
| Support amovible | microSD |
| Mémoire disponible pour l'utilisateur | env. 950 Mo de RAM ; env. 5,1 Go (eMMC 8 Go) ou 13,5 Go (eMMC 16 Go), env. 800 Mo de flash NAND |
| Système d'exploitation | Yocto Linux d'optiMEAS avec smartCore, entièrement raccordable à optiCLOUD |
| Sécurité | HAB (High Assurance Boot) ; en option TPM 2.0 (ISO/IEC 11889) |
Mobile (LTE / UMTS / GSM)
| Paramètre | Remarque |
|---|---|
| Technologie | LTE Cat4 avec repli UMTS/HSPA+ et GSM/GPRS/EDGE |
| LTE-FDD | B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 |
| LTE-TDD | B38/B39/B40/B41 |
| UMTS | B1/B2/B4/B5/B6/B8/B19 |
| GSM | 850/900/1800/1900 MHz |
| Débit LTE-FDD | max. 150 Mbit/s (DL), max. 50 Mbit/s (UL) |
| Débit LTE-TDD | max. 130 Mbit/s (DL), max. 30 Mbit/s (UL) |
| Débit UMTS | DC-HSDPA max. 42 Mbit/s (DL), HSUPA max. 5,76 Mbit/s (UL) |
| GPRS | Multislot classe 33 |
| Puissance d'émission | 2,5 W (GSM850/EGSM900), 1,8 W (GSM1800/1900), 2,1 W (WCDMA), 2,8 W (LTE) |
| SIM | support Mini-SIM intégré (type à clapet), 3 V. Seules des cartes Mini-SIM ordinaires doivent être utilisées, pas de cartes découpées à partir de cartes Micro-/Nano-SIM. |
GNSS
| Paramètre | Remarque |
|---|---|
| Récepteur | 72 canaux, réception simultanée de GPS, GLONASS, QZSS, BeiDou, Galileo E1B/C |
| SBAS | WAAS, EGNOS, MSAS, GAGAN |
| Fréquence de mise à jour | jusqu'à 10 Hz (5 Hz en cas de réception simultanée de plusieurs systèmes de satellites) |
| Précision | 2 m CEP |
| Acquisition du signal | démarrage à froid 26 s, démarrage à chaud < 1,5 s |
| Datum | WGS-84 |
| Sensibilité | Tracking/Reacquisition -167 dBm, démarrage à froid -148 dBm |
| Alimentation active de l'antenne | +3,0 V @ 30 mA, avec détection de court-circuit et de coupure |
Capteurs
Le smartDrive possède un accéléromètre 3 axes programmable (plage de mesure ±2 g/±4 g/±8 g/±16 g), qui sert également de source de réveil depuis le mode Standby/Off. En option, un gyroscope 3 axes (±125/±250/±500/±1000/±2000 dps) avec un débit de données pouvant atteindre 416 Hz est en outre disponible.
Un capteur de température interne mesure la température à l'intérieur du boîtier dans la plage -40 °C à +75 °C (précision ±5 °C). Il ne convient pas à la mesure de la température ambiante.
L'heure système est fournie par l'horloge système du CPU ainsi que par une RTC sauvegardée par batterie (durée de sauvegarde 10 ans). À la sortie de OFF/STANDBY, l'heure système du CPU est automatiquement reprise depuis la RTC.
Alimentation en énergie et batterie de secours
| Paramètre | Remarque |
|---|---|
| Tension d'alimentation | 9 à 36 V DC (tension nominale 24 V) |
| Protection contre l'inversion de polarité et les surtensions | oui, sur l'entrée de tension |
| Protection externe | 20 A (à prévoir en externe par l'utilisateur) |
| Consommation @ 24 V, RUN | 51,95 mA |
| Consommation @ 24 V, RUN + GSM en communication + Ethernet | 145 mA |
| Consommation @ 24 V, STANDBY | 14,20 mA |
| Consommation @ 24 V, OFF | 0,67 mA |
| Batterie de sauvegarde RTC/GNSS | montée à demeure, non rechargeable, durée de sauvegarde 10 ans |
L'appareil connaît les états de fonctionnement No Power, OFF, STANDBY et RUN. Depuis OFF et STANDBY, l'appareil peut être ramené à l'état RUN par des événements configurables (mouvement, entrées numériques, réception RS232, CAN-FD, Ethernet, Bluetooth, GSM).

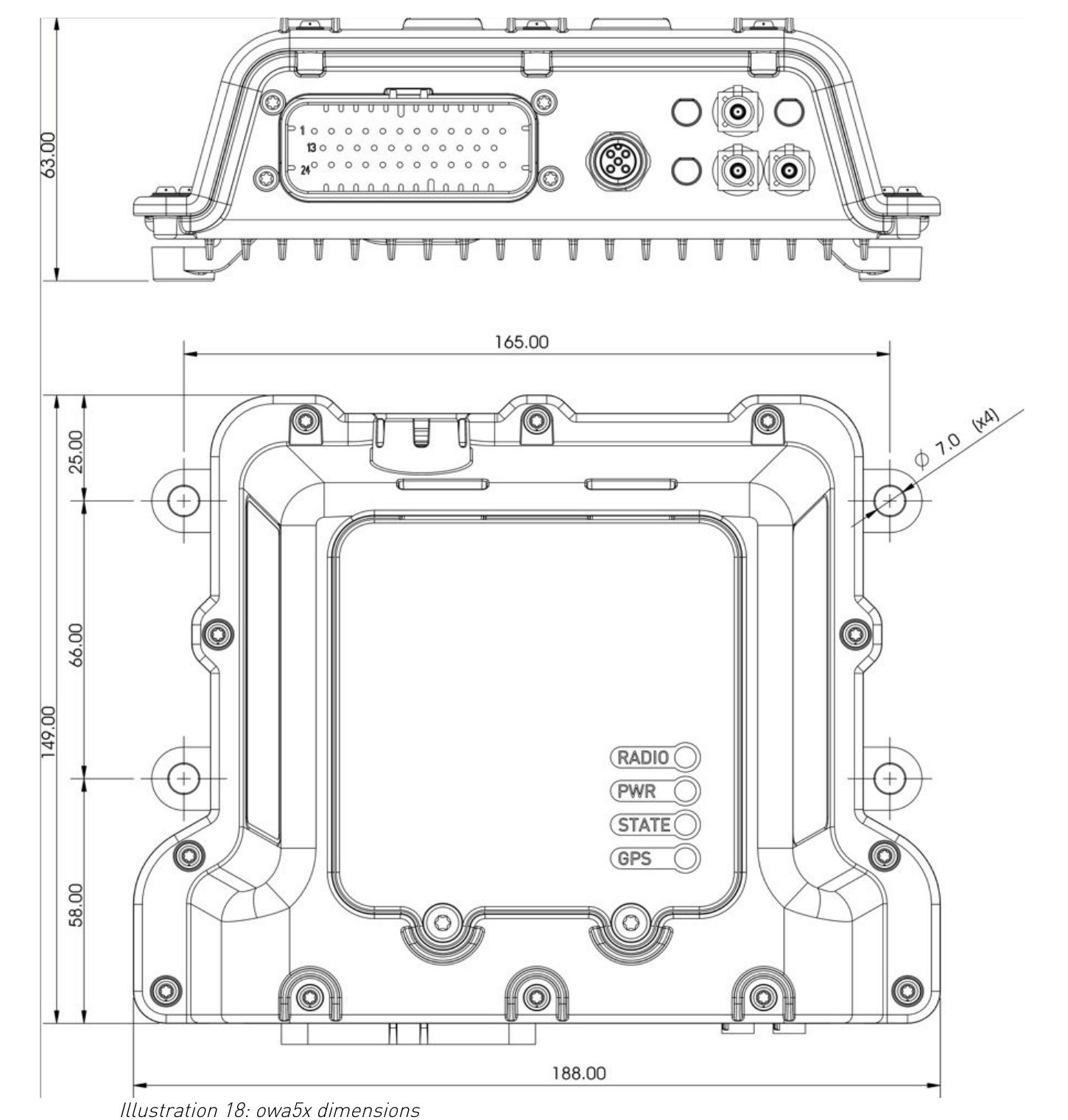

Boîtier et mécanique

| Paramètre | Remarque |
|---|---|
| Dimensions (L x P x H) | 188 x 149 x 63 mm |
| Gabarit de perçage de fixation | 165 x 66 mm, 4 x Ø 7 mm (M4) |
| Poids | 699 g ± 5 g (sans batterie de secours), 878 g ± 5 g (avec batterie de secours) |
| Matériau | plastique renforcé de fibres de verre, aluminium anodisé |
| Indice de protection | IP67 / IP6K9K (protection contre la poussière et l'eau) |
| Température de fonctionnement | -40 °C à +75 °C (GSM désactivé), -30 °C à +75 °C (GSM activé) ; avec batterie Li-Ion optionnelle : -20 °C à +60 °C (fonctionnement sur batterie), 0 °C à +45 °C (charge) |
| Température de stockage | -40 °C à +85 °C |
| Montage | orientation quelconque, 4 trous de fixation aux extrémités du boîtier |

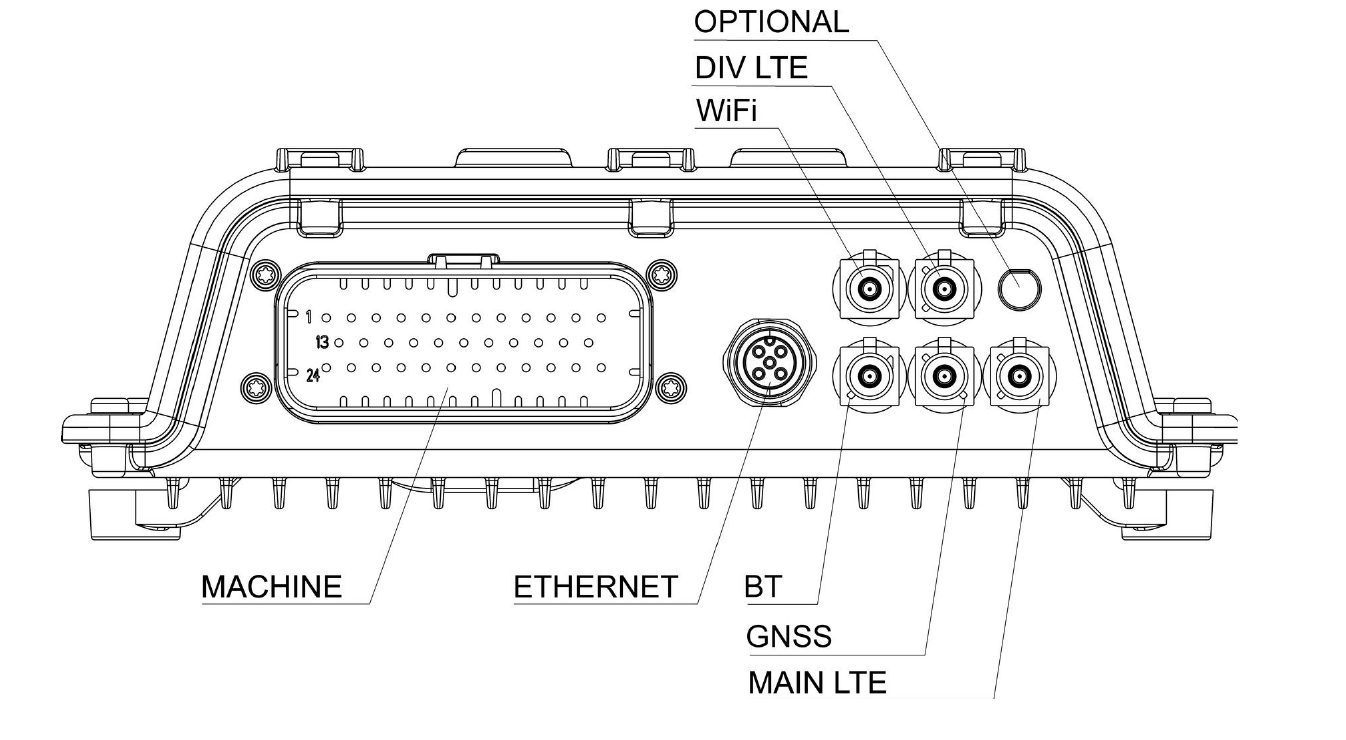

Interfaces de connecteurs
Toutes les connexions externes se trouvent sur la face avant du boîtier. Les antennes Bluetooth et WLAN sont intégrées en interne et ne nécessitent aucun emplacement de connecteur externe.

| Désignation | Connexion |
|---|---|
| MACHINE | connecteur principal 35 broches (alimentation en tension, CAN, E/S numériques/analogiques, série) |
| ETHERNET | M12 codage D (100BASE-T1 ou 100BASE-TX, en option) |
| MAIN LTE / DIV LTE (en option) | FAKRA, connexion d'antenne mobile |
| GNSS | FAKRA, connexion d'antenne GNSS |
| BT / WiFi (en option) | FAKRA ou antenne interne |

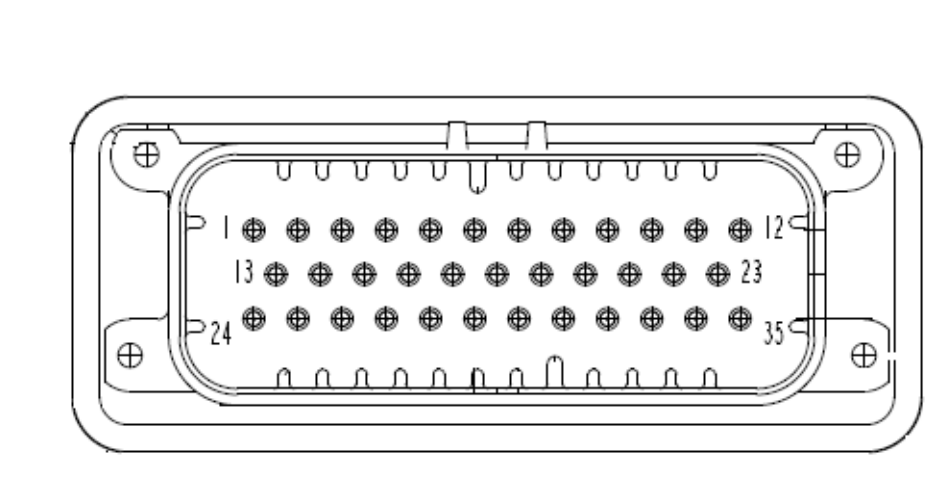

Connecteur principal « MACHINE » (35 broches)
Le connecteur principal fournit l'alimentation en tension, 4 interfaces CAN (en option CAN-FD) et RS232 ainsi que des E/S numériques et analogiques.

| Connecteur | Type |
|---|---|
| Embase sur l'appareil | TE 776164-1 (35 broches) |
| Contre-fiche | TE 776164-1 |
| Contacts à sertir | TE 770520-1 |
| Broche | Signal | Type / fonction |
|---|---|---|
| 1 | V_OUT (5V) | Sortie de tension, 4,5–5,2 V, max. 900 mA |
| 2 | ON/OFF | Entrée : laisser ouverte = ON, relier à GND = OFF |
| 3 | AIN2 | Entrée analogique |
| 4 | AIN3 | Entrée analogique |
| 5 | CANH1 | Bus CAN 1, High |
| 6 | CANL1 | Bus CAN 1, Low |
| 7 | CANH2 | Bus CAN 2, High |
| 8 | CANL2 | Bus CAN 2, Low |
| 9 | CAN1 TERM | Résistance de terminaison 120 Ω pour le bus CAN 1 |
| 10 | CAN2 TERM | Résistance de terminaison 120 Ω pour le bus CAN 2 |
| 11 | CANH4 | Bus CAN 4, High |
| 12 | CANL4 | Bus CAN 4, Low |
| 13 | GND | Masse |
| 14 | GND | Masse |
| 15 | AIN0 | Entrée analogique |
| 16 | DIO-0 | E/S numérique (entrée/sortie) |
| 17 | DIO-1 / AIN1 | E/S numérique ou entrée analogique (multiplexé) |
| 18 | DIO-2 / CAN3L | E/S numérique ou bus CAN 3, Low |
| 19 | DIO-3 / CAN3H | E/S numérique ou bus CAN 3, High |
| 20 | DIO-4 | E/S numérique (entrée/sortie) |
| 21 | DIO-5 | E/S numérique (entrée/sortie) |
| 22 | DIO-6 / iButton | E/S numérique ou bus 1-Wire iButton (multiplexé) |
| 23 | DIO-7 | E/S numérique (entrée/sortie) |
| 24 | V_IN | Alimentation en tension, 9–36 V DC |
| 25 | DIO-8 (High-Side) | sortie numérique, High-Side, max. 1 A |
| 26 | DIO-9 (High-Side) | sortie numérique, High-Side, max. 1 A |
| 27 | TXD-1 | RS232, ligne d'émission |
| 28 | RXD-1 | RS232, ligne de réception |
| 29 | RTS-1 | RS232, handshake |
| 30 | CTS-1 | RS232, handshake |
| 31 | TXD-2 / RS485A | RS232, ligne d'émission, ou RS485-A (option d'usine) |
| 32 | RXD-2 / RS485B | RS232, ligne de réception, ou RS485-B (option d'usine) |
| 33 | DIO-10 | E/S numérique (entrée/sortie) |
| 34 | DIO-11 | E/S numérique (entrée/sortie) |
| 35 | CAN4 TERM | Résistance de terminaison 120 Ω pour le bus CAN 4 |
Certaines broches ont plusieurs affectations (multiplexage) et ne peuvent pas être utilisées simultanément : AIN1/DIO-1, DIO-2/DIO-3 avec CAN3, DIO-6/iButton ainsi que DIO-1 avec RS485 sur l'UART2 (RXD-2/TXD-2). La fonction active est configurée par logiciel.
Alimentation en tension
| Broche | Signal | Min | Max |
|---|---|---|---|
| 24 | V_IN | 9 V | 36 V |
| 13 / 14 | GND | – | – |
| 2 | ON/OFF | OFF : 0–0,5 V | ON : laisser ouverte |
La ligne d'alimentation est protégée contre l'inversion de polarité et les surtensions ; une protection de 20 A doit être prévue en externe. La sortie V_OUT (broche 1) fournit jusqu'à 900 mA sous 5 V, par ex. pour alimenter des capteurs raccordés.
Entrées/sorties numériques (DIO0 – DIO11)
Les 12 voies numériques sont configurables individuellement comme entrée ou sortie et ne sont pas compatibles TTL ; elles supportent des tensions d'entrée jusqu'à 50 V.
| Propriété | Remarque |
|---|---|
| Impédance d'entrée | 180 kΩ (DIO-0 : 220 kΩ, DIO-6 : pull-up de 1 kΩ vers +5 V) |
| Sortie DIO0–DIO7, DIO10, DIO11 | Open-Collector/Open-Drain, jusqu'à 50 V, max. 200 mA (Low-Side) |
| Sortie DIO8, DIO9 | interrupteur High-Side vers V_IN, max. 1 A |
| Fonction de réveil | chaque entrée peut être configurée comme source de réveil depuis Standby/OFF |
| Fonction de compteur | chaque entrée peut être utilisée comme compteur 32 bits (odomètre) jusqu'à 3 kHz |
Pour les charges inductives (par ex. relais) sur les sorties, une diode de roue libre pour limiter la pointe de tension de coupure est impérativement à prévoir.
Entrées analogiques (AIN0 – AIN3)
| Paramètre | Remarque |
|---|---|
| Résolution | 12 bits |
| Plage de mesure | 0–5,12 V (5 mV/bit) ou 0–30,72 V (30 mV/bit), commutable par logiciel |
| Précision | ±1 % typ. à 25 °C |
| Impédance d'entrée | 110 kΩ (AIN1 : 68 kΩ) |
Bus CAN
| Paramètre | Remarque |
|---|---|
| Nombre | 4x CAN, chaque bus utilisable en option en CAN-FD |
| Débit binaire | 1 Mbit/s (arbitrage), 2 Mbit/s (phase de données) ; en option CAN3/CAN4 avec phase de données à 5 Mbit/s |
| Résistance de terminaison | commutable en interne (120 Ω) via les broches CANx_TERM, à relier à CANL du bus concerné |
Ethernet (M12 codage D, en option)
L'Ethernet M12 codage D optionnel est réalisé au choix en Single Pair Ethernet (100BASE-T1) ou en 10/100BASE-TX classique.
| Broche | Signal (100BASE-T1) | Signal (100BASE-TX) |
|---|---|---|
| 1 | TRX-P | TX+ |
| 2 | – | RX+ |
| 3 | TRX-N | TX- |
| 4 | – | RX- |
| Connecteur | Type |
|---|---|
| Embase sur l'appareil | M12, codage D, 4 broches, femelle |
| Contre-fiche | M12, codage D, mâle |
Lors de l'utilisation de la variante 100BASE-T1, un convertisseur de média vers 100BASE-TX est nécessaire pour la connexion à un Ethernet standard.
USB 3.0 Type A
Le port USB (face supérieure) prend en charge les périphériques de stockage de masse.
| Broche | Signal | Fonction |
|---|---|---|
| 1 | VBUS | +5 V |
| 2 | D- | Data - |
| 3 | D+ | Data + |
| 4 | GND | Masse |
| 5 | StdA_SSRX- | SuperSpeed Receiver - |
| 6 | StdA_SSRX+ | SuperSpeed Receiver + |
| 7 | GND DRAIN | Masse de signal |
| 8 | StdA_SSTX- | SuperSpeed Transmitter - |
| 9 | StdA_SSTX+ | SuperSpeed Transmitter + |
Connecteur : USB Type A, contre-fiche Type A (mâle), courant maximal 900 mA.
Connexions d'antennes
| Connexion | Type de connecteur | Remarque |
|---|---|---|
| MAIN LTE / DIV LTE (en option) | FAKRA, mâle, codage D (Bordeaux) | Impédance 50 Ω |
| GNSS | FAKRA, mâle, codage C (bleu) | Impédance 50 Ω, antenne active requise (+3,0 V @ 30 mA, gain recommandé 15 dB, 1575,42 MHz, VSWR max. 2,0:1) |
| WiFi / Bluetooth (en option) | interne | aucune antenne externe requise |
Pour la protection IP67 des connexions d'antennes, seuls des connecteurs FAKRA étanches doivent être utilisés.

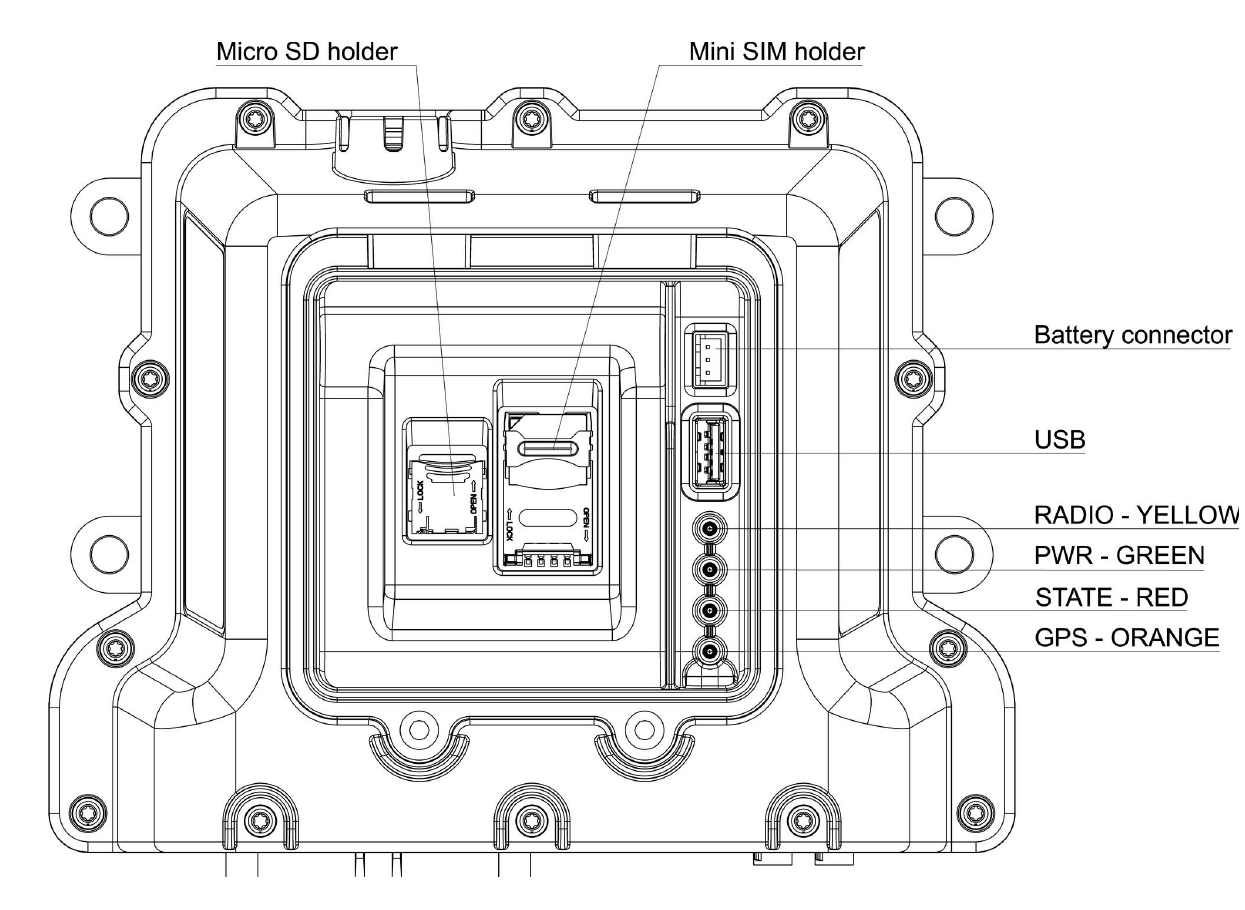

Emplacements de cartes et LED d'état (face sup érieure)
Sous un couvercle transparent vissé (2 vis, Torx T20, couple de serrage 1,3 Nm) se trouvent le support de carte Mini-SIM et celui de la carte microSD ainsi que le connecteur de batterie interne pour la batterie de secours optionnelle.

| Support | Type | Remarque |
|---|---|---|
| Mini-SIM | support à clapet | cartes SIM 3 V et 1,8 V |
| microSD | support à clapet | mémoire supplémentaire |
Quatre LED d'état sur la face supérieure indiquent l'état de fonctionnement :
| LED | Couleur | Signification |
|---|---|---|
| RADIO | jaune | allumée lorsqu'une connexion Internet existe, que celle-ci soit établie via le modem mobile ou via Ethernet/réseau |
| PWR | vert | allumée lorsque l'appareil est sous tension |
| STATE | rouge | clignote à 1 Hz tant que le processus smartCore s'exécute sans erreur ; si la LED ne clignote pas, une erreur est présente |
| GPS | orange | allumée en continu à la réception d'un signal GPS valide ; nécessite un module GPS renseigné dans la configuration smartCore |
Caractéristiques techniques (résumé)
| Paramètre | Valeur |
|---|---|
| Processeur | Quad-Core Cortex-A53, 1,6 GHz |
| RAM | 2 Go LPDDR4 (jusqu'à 4 Go) |
| eMMC | 8 Go (jusqu'à 32 Go) |
| Tension d'alimentation | 9–36 V DC |
| Indice de protection | IP67 / IP6K9K |
| Dimensions (L x P x H) | 188 x 149 x 63 mm |
| Poids | 699 g / 878 g (avec batterie de secours) |
| Température de fonctionnement | -40 °C à +75 °C (GSM désactivé) / -30 °C à +75 °C (GSM activé) |
| Température de stockage | -40 °C à +85 °C |
| Mobile | LTE Cat4, UMTS, GSM/GPRS/EDGE |
| GNSS | GPS, GLONASS, BeiDou, Galileo, QZSS |
| CAN | 4x CAN (en option CAN-FD) |
| E/S numériques | 12x configurables |
| Entrées analogiques | 4x, 12 bits |
| Série | 2x RS232 (2e port en option RS485) |
| Ethernet | en option, M12 codage D, 100BASE-T1 / 100BASE-TX |
| USB | 1x USB 3.0 Type A |
| Connecteur principal | 35 broches, TE 776164-1 |
