smartDrive
Descripción
El smartDrive es un robusto dispositivo de Edge Computing Quad-Core basado en Linux para aplicaciones móviles y estacionarias exigentes, por ejemplo en los sectores ferroviario, de vehículos industriales, de maquinaria de construcción y agrícola o de instalaciones industriales. Combina un potente procesador de aplicaciones con comunicación móvil (LTE), GNSS, WLAN/Bluetooth y numerosas interfaces CAN, serie, digitales y analógicas en una carcasa con protección IP67.
En el dispositivo se ejecuta el Yocto Linux de optiMEAS con smartCore. De este modo, el smartDrive puede conectarse por completo a optiCLOUD.
Características principales:
- Procesador de aplicaciones Quad-Core de 1,6 GHz, opcionalmente NPU (hasta 2,3 TOPS) y GPU
- Yocto Linux de optiMEAS con smartCore, totalmente conectable a optiCLOUD
- LTE Cat4 con respaldo UMTS/GSM, receptor GNSS (GPS/GLONASS/Galileo/BeiDou), opcionalmente WLAN/Bluetooth
- 4 interfaces CAN (opcionalmente utilizables como CAN-FD), 12 E/S digitales configurables, 4 entradas analógicas, RS232/RS485
- Acelerómetro de 3 ejes programable, opcionalmente giroscopio
- Grado de protección de la carcasa IP67 / IP6K9K, temperatura de funcionamiento de -40 °C a +75 °C
- Funciones de seguridad opcionales: High Assurance Boot (HAB) y TPM 2.0
Para estos y todos los demás datos, descripciones o ejemplos indicados sobre este producto, optiMEAS se reserva el derecho a realizar modificaciones y no se responsabiliza de posibles errores.
Hardware
Procesador y memoria
| Parámetro | Observación |
|---|---|
| Procesador de aplicaciones | Quad-Core Cortex-A53, 64 bit, 1,6 GHz, Cortex-M7 adicional (dominio de bajo consumo) |
| NPU | opcional, hasta 2,3 TOPS |
| GPU | opcional, OpenVG 1.1, G2D, OpenGL® ES 3.1, Vulkan®, OpenCL™ 1.2 FP |
| RAM | 2 GB LPDDR4 (opcionalmente hasta 4 GB) |
| Flash (eMMC) | 8 GB (opcionalmente hasta 32 GB) |
| Flash (NAND) | 1 GB SLC |
| Soporte de datos extraíble | microSD |
| Memoria disponible para el usuario | aprox. 950 MB de RAM; aprox. 5,1 GB (eMMC 8 GB) o 13,5 GB (eMMC 16 GB), aprox. 800 MB de flash NAND |
| Sistema operativo | Yocto Linux de optiMEAS con smartCore, totalmente conectable a optiCLOUD |
| Seguridad | HAB (High Assurance Boot); opcionalmente TPM 2.0 (ISO/IEC 11889) |
Comunicación móvil (LTE / UMTS / GSM)
| Parámetro | Observación |
|---|---|
| Tecnología | LTE Cat4 con respaldo UMTS/HSPA+ y GSM/GPRS/EDGE |
| LTE-FDD | B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 |
| LTE-TDD | B38/B39/B40/B41 |
| UMTS | B1/B2/B4/B5/B6/B8/B19 |
| GSM | 850/900/1800/1900 MHz |
| Velocidad de datos LTE-FDD | máx. 150 Mbit/s (DL), máx. 50 Mbit/s (UL) |
| Velocidad de datos LTE-TDD | máx. 130 Mbit/s (DL), máx. 30 Mbit/s (UL) |
| Velocidad de datos UMTS | DC-HSDPA máx. 42 Mbit/s (DL), HSUPA máx. 5,76 Mbit/s (UL) |
| GPRS | Multislot clase 33 |
| Potencia de emisión | 2,5 W (GSM850/EGSM900), 1,8 W (GSM1800/1900), 2,1 W (WCDMA), 2,8 W (LTE) |
| SIM | portatarjetas Mini-SIM integrado (tipo abatible), 3 V. Deben utilizarse exclusivamente tarjetas Mini-SIM normales, no tarjetas recortadas a partir de Micro-/Nano-SIM. |
GNSS
| Parámetro | Observación |
|---|---|
| Receptor | 72 canales, recepción simultánea de GPS, GLONASS, QZSS, BeiDou, Galileo E1B/C |
| SBAS | WAAS, EGNOS, MSAS, GAGAN |
| Frecuencia de actualización | hasta 10 Hz (5 Hz con recepción simultánea de varios sistemas de satélites) |
| Precisión | 2 m CEP |
| Adquisición de señal | arranque en frío 26 s, arranque en caliente < 1,5 s |
| Datum | WGS-84 |
| Sensibilidad | seguimiento/readquisición -167 dBm, arranque en frío -148 dBm |
| Alimentación activa de la antena | +3,0 V @ 30 mA, con detección de cortocircuito e interrupción |
Sensores
El smartDrive dispone de un acelerómetro de 3 ejes programable (rango de medida ±2 g/±4 g/±8 g/±16 g) que sirve también como fuente de activación desde standby/off. Opcionalmente se dispone además de un giroscopio de 3 ejes (±125/±250/±500/±1000/±2000 dps) con una velocidad de datos de hasta 416 Hz.
Un sensor de temperatura interno registra la temperatura en el interior de la carcasa en el rango de -40 °C a +75 °C (precisión ±5 °C). No es adecuado para medir la temperatura ambiente.
La hora del sistema la proporcionan el reloj del sistema de la CPU y un RTC con respaldo de batería (duración del respaldo: 10 años). Al salir de OFF/STANDBY, la hora del sistema de la CPU se toma automáticamente del RTC.
Alimentación y batería de respaldo
| Parámetro | Observación |
|---|---|
| Tensión de alimentación | de 9 a 36 V DC (tensión nominal 24 V) |
| Protección contra polaridad inversa/sobretensión | sí, en la entrada de tensión |
| Protección externa | 20 A (a prever externamente por el usuario) |
| Consumo de corriente @ 24 V, RUN | 51,95 mA |
| Consumo de corriente @ 24 V, RUN + GSM en llamada + Ethernet | 145 mA |
| Consumo de corriente @ 24 V, STANDBY | 14,20 mA |
| Consumo de corriente @ 24 V, OFF | 0,67 mA |
| Batería de respaldo RTC/GNSS | montada de forma fija, no recargable, duración del respaldo 10 años |
El dispositivo dispone de los estados de funcionamiento No Power, OFF, STANDBY y RUN. Desde OFF y STANDBY, el dispositivo puede volver al estado RUN mediante eventos configurables (movimiento, entradas digitales, recepción RS232, CAN-FD, Ethernet, Bluetooth, GSM).

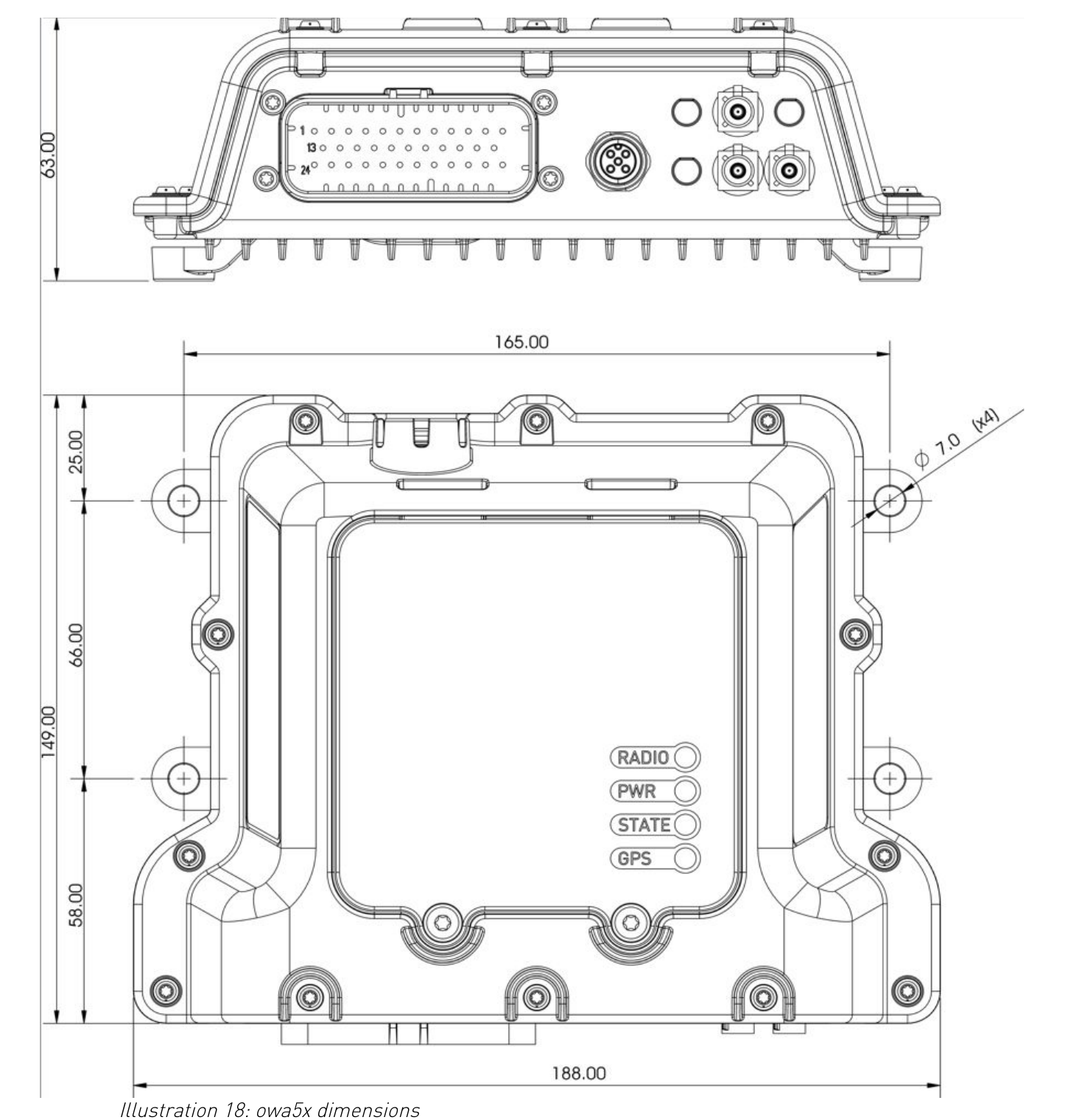

Carcasa y mecánica

| Parámetro | Observación |
|---|---|
| Dimensiones (An x L x Al) | 188 x 149 x 63 mm |
| Patrón de taladros de fijación | 165 x 66 mm, 4 x Ø 7 mm (M4) |
| Peso | 699 g ± 5 g (sin batería de respaldo), 878 g ± 5 g (con batería de respaldo) |
| Material | plástico reforzado con fibra de vidrio, aluminio anodizado |
| Grado de protección | IP67 / IP6K9K (protección contra polvo y agua) |
| Temperatura de funcionamiento | -40 °C a +75 °C (GSM apagado), -30 °C a +75 °C (GSM encendido); con batería de iones de litio opcional: -20 °C a +60 °C (funcionamiento con batería), 0 °C a +45 °C (proceso de carga) |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Montaje | cualquier orientación, 4 taladros de fijación en los extremos de la carcasa |

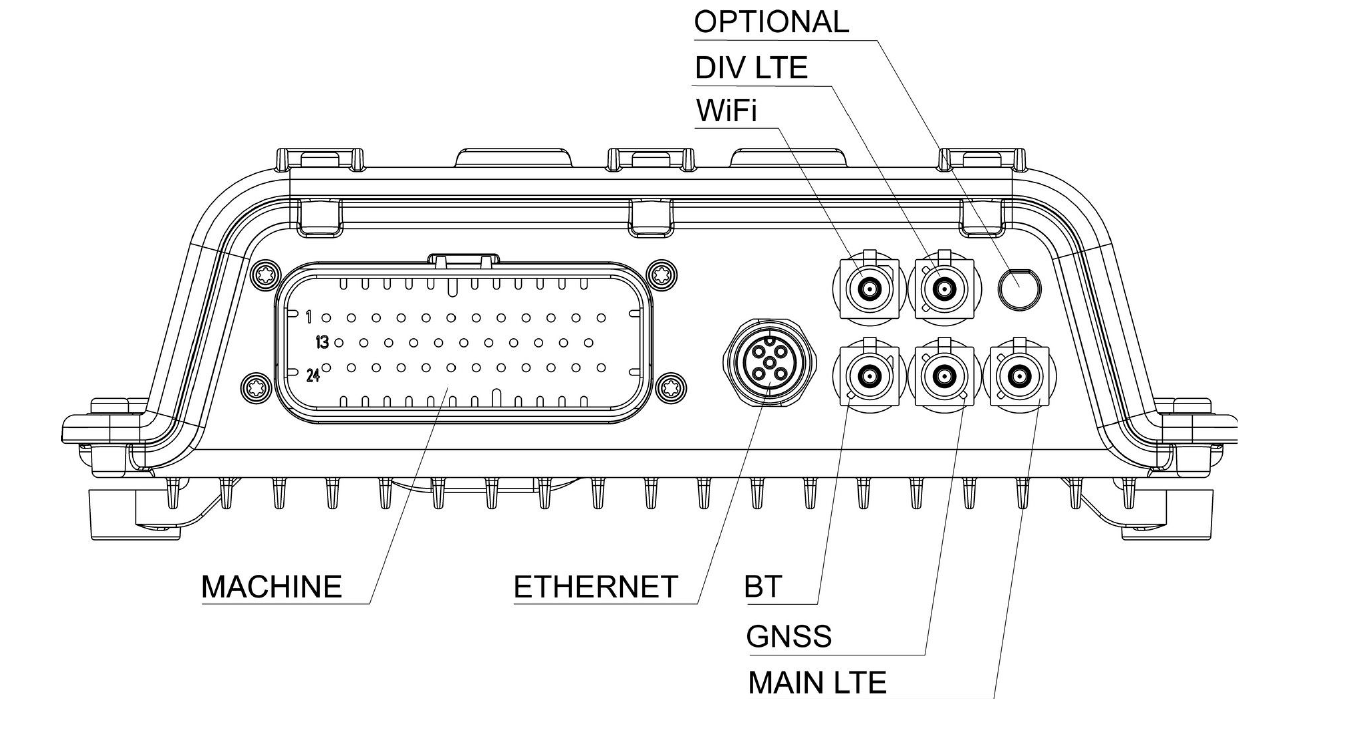

Interfaces de conectores
Todas las conexiones externas se encuentran en la parte frontal de la carcasa. Las antenas Bluetooth y WLAN están integradas internamente y no requieren una conexión externa.

| Denominación | Conexión |
|---|---|
| MACHINE | Conector principal de 35 polos (alimentación, CAN, E/S digitales/analógicas, serie) |
| ETHERNET | M12 código D (100BASE-T1 o 100BASE-TX, opcional) |
| MAIN LTE / DIV LTE (opcional) | FAKRA, conexión de antena de comunicación móvil |
| GNSS | FAKRA, conexión de antena GNSS |
| BT / WiFi (opcional) | FAKRA o antena interna |

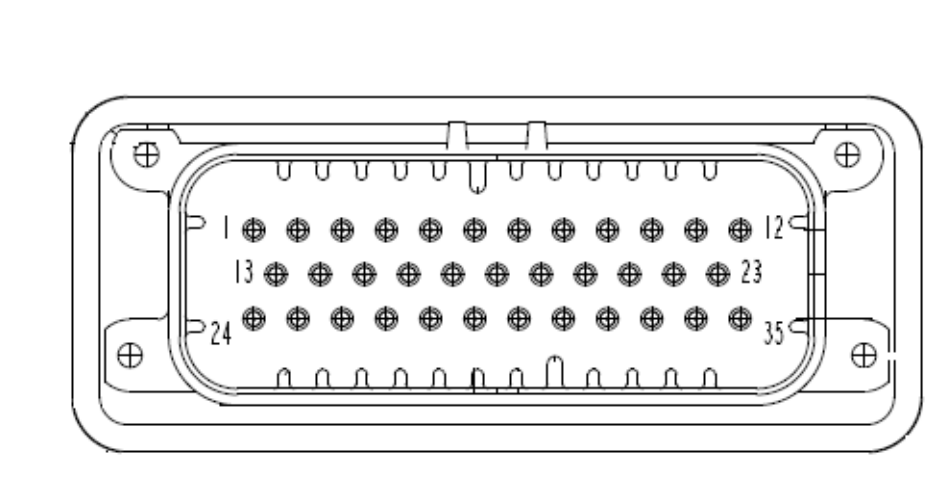

Conector principal «MACHINE» (35 polos)
El conector principal proporciona alimentación, 4 interfaces CAN (opcionalmente CAN-FD) y RS232, así como E/S digitales y analógicas.

| Conector | Tipo |
|---|---|
| Toma en el dispositivo | TE 776164-1 (35 polos) |
| Conector complementario | TE 776164-1 |
| Contactos de crimpado | TE 770520-1 |
| Pin | Señal | Tipo / Función |
|---|---|---|
| 1 | V_OUT (5V) | Salida de tensión, 4,5–5,2 V, máx. 900 mA |
| 2 | ON/OFF | Entrada: dejar abierta = ON, conectar a GND = OFF |
| 3 | AIN2 | Entrada analógica |
| 4 | AIN3 | Entrada analógica |
| 5 | CANH1 | Bus CAN 1, High |
| 6 | CANL1 | Bus CAN 1, Low |
| 7 | CANH2 | Bus CAN 2, High |
| 8 | CANL2 | Bus CAN 2, Low |
| 9 | CAN1 TERM | Resistencia de terminación de 120 Ω para el bus CAN 1 |
| 10 | CAN2 TERM | Resistencia de terminación de 120 Ω para el bus CAN 2 |
| 11 | CANH4 | Bus CAN 4, High |
| 12 | CANL4 | Bus CAN 4, Low |
| 13 | GND | Masa |
| 14 | GND | Masa |
| 15 | AIN0 | Entrada analógica |
| 16 | DIO-0 | E/S digital (entrada/salida) |
| 17 | DIO-1 / AIN1 | E/S digital o entrada analógica (multiplexada) |
| 18 | DIO-2 / CAN3L | E/S digital o bus CAN 3, Low |
| 19 | DIO-3 / CAN3H | E/S digital o bus CAN 3, High |
| 20 | DIO-4 | E/S digital (entrada/salida) |
| 21 | DIO-5 | E/S digital (entrada/salida) |
| 22 | DIO-6 / iButton | E/S digital o bus 1-Wire iButton (multiplexada) |
| 23 | DIO-7 | E/S digital (entrada/salida) |
| 24 | V_IN | Alimentación, 9–36 V DC |
| 25 | DIO-8 (High-Side) | salida digital, High-Side, máx. 1 A |
| 26 | DIO-9 (High-Side) | salida digital, High-Side, máx. 1 A |
| 27 | TXD-1 | RS232, línea de transmisión |
| 28 | RXD-1 | RS232, línea de recepción |
| 29 | RTS-1 | RS232, handshake |
| 30 | CTS-1 | RS232, handshake |
| 31 | TXD-2 / RS485A | RS232, línea de transmisión, o RS485-A (opción de fábrica) |
| 32 | RXD-2 / RS485B | RS232, línea de recepción, o RS485-B (opción de fábrica) |
| 33 | DIO-10 | E/S digital (entrada/salida) |
| 34 | DIO-11 | E/S digital (entrada/salida) |
| 35 | CAN4 TERM | Resistencia de terminación de 120 Ω para el bus CAN 4 |
Algunos pines tienen asignación múltiple (multiplexación) y no pueden utilizarse simultáneamente: AIN1/DIO-1, DIO-2/DIO-3 con CAN3, DIO-6/iButton, así como DIO-1 con RS485 en la UART2 (RXD-2/TXD-2). La función activa en cada caso se configura mediante software.
Alimentación
| Pin | Señal | Mín | Máx |
|---|---|---|---|
| 24 | V_IN | 9 V | 36 V |
| 13 / 14 | GND | – | – |
| 2 | ON/OFF | OFF: 0–0,5 V | ON: dejar abierto |
La línea de alimentación está protegida contra polaridad inversa y sobretensión; externamente debe preverse una protección de 20 A. La salida V_OUT (pin 1) proporciona hasta 900 mA a 5 V, por ejemplo para alimentar sensores conectados.
Entradas/salidas digitales (DIO0 – DIO11)
Los 12 canales digitales pueden configurarse individualmente como entrada o salida y no son compatibles con TTL; soportan tensiones de entrada de hasta 50 V.
| Propiedad | Observación |
|---|---|
| Impedancia de entrada | 180 kΩ (DIO-0: 220 kΩ, DIO-6: pull-up de 1 kΩ a +5 V) |
| Salida DIO0–DIO7, DIO10, DIO11 | Open-Collector/Open-Drain, hasta 50 V, máx. 200 mA (Low-Side) |
| Salida DIO8, DIO9 | Interruptor High-Side respecto a V_IN, máx. 1 A |
| Función de activación | cada entrada puede configurarse como fuente de activación desde standby/OFF |
| Función de contador | cada entrada puede utilizarse como contador de 32 bits (odómetro) de hasta 3 kHz |
Para cargas inductivas (por ejemplo, relés) en las salidas es obligatorio prever un diodo de libre circulación para limitar el pico de tensión de desconexión.
Entradas analógicas (AIN0 – AIN3)
| Parámetro | Observación |
|---|---|
| Resolución | 12 bit |
| Rango de medida | 0–5,12 V (5 mV/bit) o 0–30,72 V (30 mV/bit), conmutable por software |
| Precisión | ±1 % típ. a 25 °C |
| Impedancia de entrada | 110 kΩ (AIN1: 68 kΩ) |
Bus CAN
| Parámetro | Observación |
|---|---|
| Cantidad | 4 CAN, opcionalmente utilizables cada bus como CAN-FD |
| Velocidad de bits | 1 Mbit/s (arbitraje), 2 Mbit/s (fase de datos); opcionalmente CAN3/CAN4 con 5 Mbit/s en la fase de datos |
| Resistencia de terminación | conectable internamente (120 Ω) mediante los pines CANx_TERM, a conectar con CANL del bus correspondiente |
Ethernet (M12 código D, opcional)
El Ethernet M12 código D opcional se ofrece, a elección, como Single Pair Ethernet (100BASE-T1) o como 10/100BASE-TX clásico.
| Pin | Señal (100BASE-T1) | Señal (100BASE-TX) |
|---|---|---|
| 1 | TRX-P | TX+ |
| 2 | – | RX+ |
| 3 | TRX-N | TX- |
| 4 | – | RX- |
| Conector | Tipo |
|---|---|
| Toma en el dispositivo | M12, código D, 4 polos, Female |
| Conector complementario | M12, código D, Male |
Si se utiliza la variante 100BASE-T1, para la conexión a Ethernet estándar se necesita un conversor de medios a 100BASE-TX.
USB 3.0 tipo A
La conexión USB (parte superior) admite dispositivos de almacenamiento masivo.
| Pin | Señal | Función |
|---|---|---|
| 1 | VBUS | +5 V |
| 2 | D- | Data - |
| 3 | D+ | Data + |
| 4 | GND | Masa |
| 5 | StdA_SSRX- | SuperSpeed Receiver - |
| 6 | StdA_SSRX+ | SuperSpeed Receiver + |
| 7 | GND DRAIN | Masa de señal |
| 8 | StdA_SSTX- | SuperSpeed Transmitter - |
| 9 | StdA_SSTX+ | SuperSpeed Transmitter + |
Conector: USB tipo A, conector complementario tipo A (male), corriente máxima 900 mA.
Conexiones de antena
| Conexión | Tipo de conector | Observación |
|---|---|---|
| MAIN LTE / DIV LTE (opcional) | FAKRA, male, codificación D (burdeos) | Impedancia 50 Ω |
| GNSS | FAKRA, male, codificación C (azul) | Impedancia 50 Ω, se requiere antena activa (+3,0 V @ 30 mA, ganancia recomendada 15 dB, 1575,42 MHz, VSWR máx. 2,0:1) |
| WiFi / Bluetooth (opcional) | interna | no se requiere antena externa |
Para la protección IP67 de las conexiones de antena deben utilizarse exclusivamente conectores FAKRA estancos.

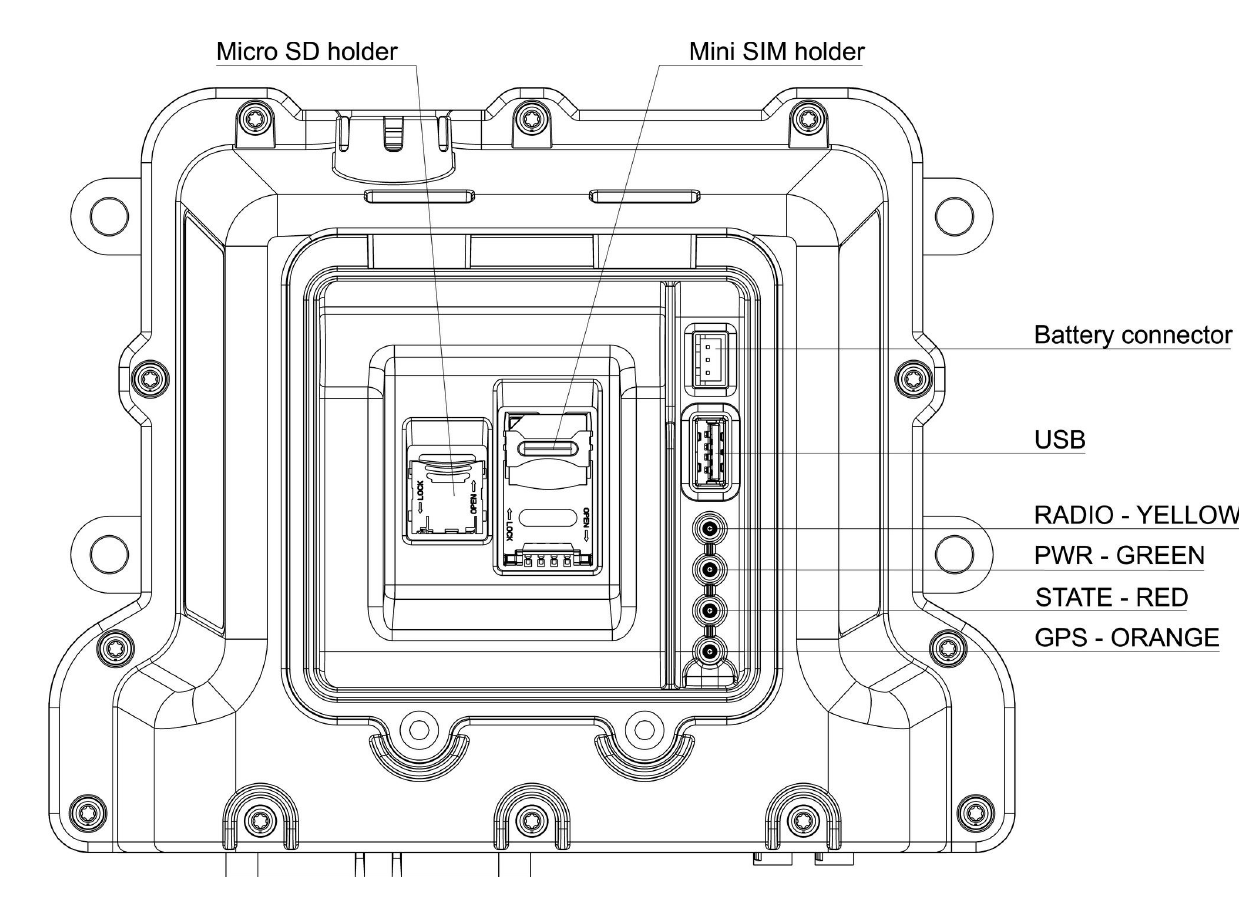

Ranuras para tarjetas y LEDs de estado (parte superior)
Bajo una cubierta transparente atornillada (2 tornillos, Torx T20, par de apriete 1,3 Nm) se encuentran el portatarjetas Mini-SIM y el de microSD, así como el conector interno de batería para la batería de respaldo opcional.

| Portatarjetas | Tipo | Observación |
|---|---|---|
| Mini-SIM | portatarjetas abatible | tarjetas SIM de 3 V y 1,8 V |
| microSD | portatarjetas abatible | memoria adicional |
Cuatro LEDs de estado en la parte superior indican el estado de funcionamiento:
| LED | Color | Significado |
|---|---|---|
| RADIO | amarillo | se ilumina cuando existe una conexión a Internet, independientemente de si se establece a través del módem de comunicación móvil o de Ethernet/red |
| PWR | verde | se ilumina cuando el dispositivo está encendido |
| STATE | rojo | parpadea con una cadencia de 1 Hz mientras el proceso smartCore se ejecuta sin errores; si el LED no parpadea, existe un error |
| GPS | naranja | se ilumina de forma continua al recibir una señal GPS válida; requiere un módulo GPS registrado en la configuración de smartCore |
Datos técnicos (resumen)
| Parámetro | Valor |
|---|---|
| Procesador | Quad-Core Cortex-A53, 1,6 GHz |
| RAM | 2 GB LPDDR4 (hasta 4 GB) |
| eMMC | 8 GB (hasta 32 GB) |
| Tensión de alimentación | 9–36 V DC |
| Grado de protección | IP67 / IP6K9K |
| Dimensiones (An x L x Al) | 188 x 149 x 63 mm |
| Peso | 699 g / 878 g (con batería de respaldo) |
| Temperatura de funcionamiento | -40 °C a +75 °C (GSM apagado) / -30 °C a +75 °C (GSM encendido) |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Comunicación móvil | LTE Cat4, UMTS, GSM/GPRS/EDGE |
| GNSS | GPS, GLONASS, BeiDou, Galileo, QZSS |
| CAN | 4 CAN (opcionalmente CAN-FD) |
| E/S digitales | 12 configurables |
| Entradas analógicas | 4, 12 bit |
| Serie | 2 RS232 (2.º puerto opcionalmente RS485) |
| Ethernet | opcional, M12 código D, 100BASE-T1 / 100BASE-TX |
| USB | 1 USB 3.0 tipo A |
| Conector principal | 35 polos, TE 776164-1 |
