smartIO
La serie de módulos smartIO de optiMEAS amplía la gama de productos smartMini y smartRAIL con sensores e IOs adicionales. Pueden conectarse varios módulos (distintos) a un sistema smartMini/RAIL mediante bus CAN, ampliándolo así de forma rápida y sencilla con señales de medida.
En la versión para smartRAIL, los conectores para la alimentación y la comunicación son conectores M12. La tensión de alimentación se sitúa por lo general entre 9 V y 36 V. En las versiones más antiguas del smartIO (hasta el número de serie xx) se necesita una tensión de alimentación de 20 V a 27 V.
Datos técnicos
Parámetros generales del módulo
| Símbolo | Parámetro | Observación | Mín | Típ | Máx | Unidad |
|---|---|---|---|---|---|---|
| Tensión de alimentación | con protección contra polaridad inversa | 20 | 24 | 27 | V DC | |
| Protección contra sobretensión | no | |||||
| Protección ESD | diodo TVS | V | ||||
| Consumo de corriente | 100 | mA | ||||
| Conector (estándar) | Phoenix, paso 3,5mm | |||||
| Conector (smartRAIL) | junto con el bus CAN | M12 in/M12 out | ||||
| Temperatura de funcionamiento | EN 50155 / rango TX | -40 | 85 | °C | ||
| Humedad relativa del aire | nanorrecubrimiento, 50°C | 5 | 95 | % | ||
| Carcasa | Aluminio | |||||
| L | Longitud | sin conector / pies / clip | 128 | mm | ||
| B | Anchura | 85 | mm | |||
| H | Altura | 35 | mm | |||
| m | Peso | 250 | g | |||
| Atornillado | placas frontales al cuerpo | M3, acero inoxidable VA2, arandelas de seguridad | ||||
| Montaje (estándar) | pies de montaje o carril DIN | |||||
| Montaje (smartRAIL) | carril soporte (EN 50022) | TS 35 | ||||
| Refrigeración | pasiva | |||||
| Clase de protección | (ISO 20653 - 2013) | IP54 | ||||
| Resistencia de aislamiento | @500V | 10 | G | |||
| Ensayo de tensión soportada, 60s | 1.6 | kV |
Módulo estándar - Interfaces
| Parámetro | Observación | Mín | Típ | Máx | Unidad |
|---|---|---|---|---|---|
| Tipo / Cantidad | CAN 2.0B | 1 | |||
| Velocidad en baudios | parametrizable | 500 | kBit/s | ||
| Conector (estándar) | Phoenix, paso 3,5mm | ||||
| Conector (smartRAIL) | junto con la alimentación | M12 in / M12 out | |||
| Resistencia de terminación | no | ||||
| Aislamiento | respecto a la alimentación de 24V | ninguno, GND común | |||
| respecto a la entrada de medida | 1,6kV | ||||
| Tipo / Cantidad | Serie / USB | 1 | |||
| Velocidad en baudios | Fija | 38400 | Bit/s | ||
| Conector | Micro-USB | ||||
| Chipset | Alimentación por USB | FTDI-FT234 | |||
| Aislamiento | Respecto a CAN/alimentación de 24V | aislado |
Interfaces estándar
A continuación se describen las interfaces estándar presentes en cada módulo smartIO.

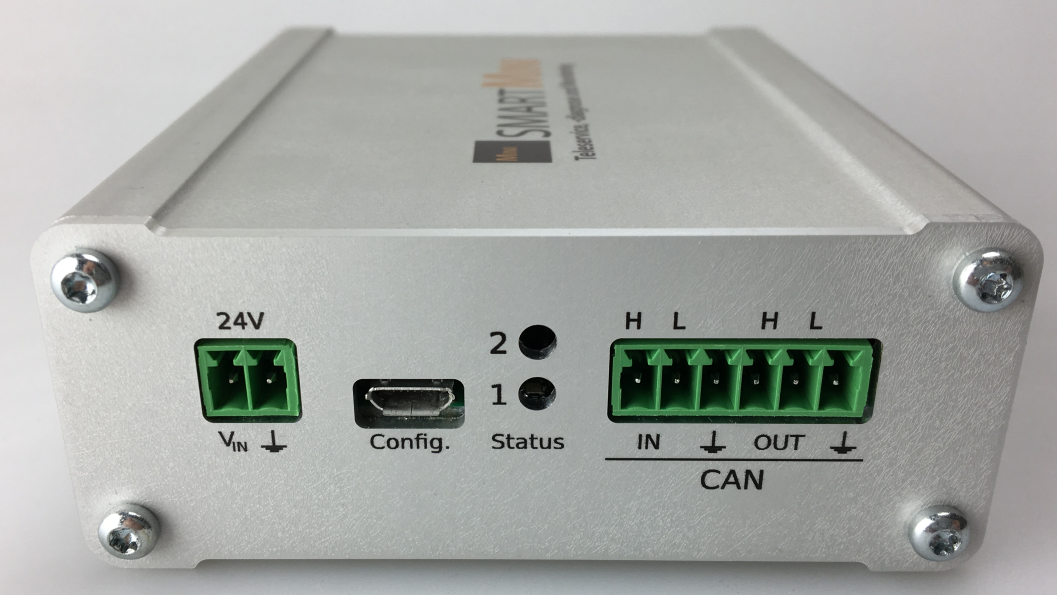

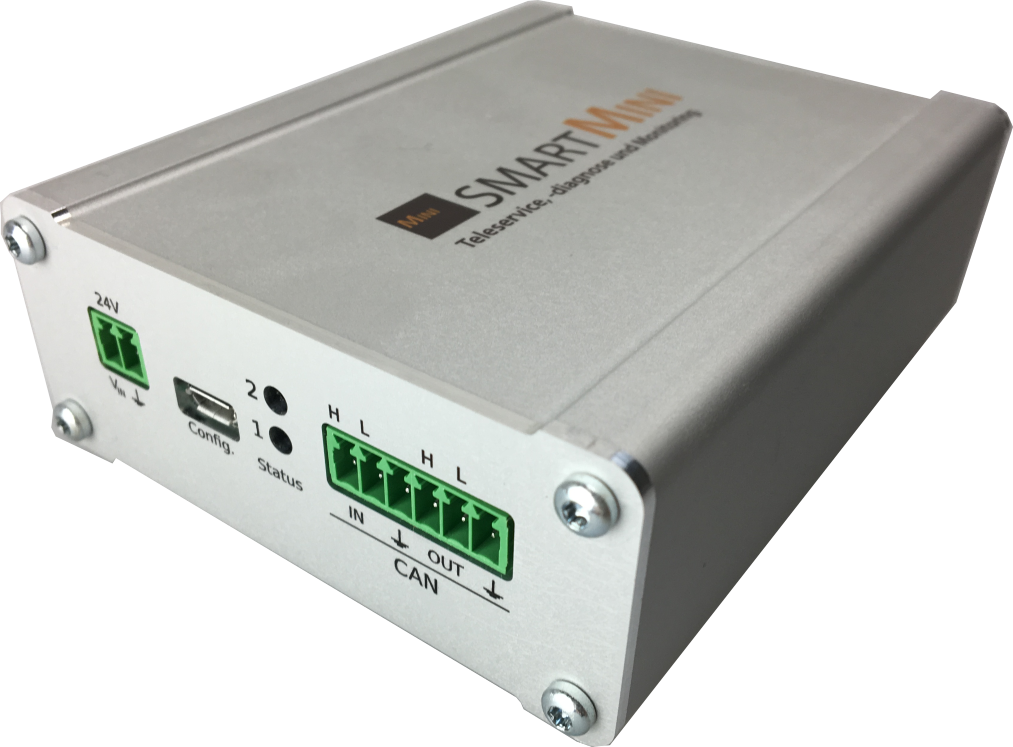

Conector de alimentación, Micro-USB para configuración, LEDs de estado y bus CAN
Cada módulo se somete individualmente a ensayos de rigidez dieléctrica y aislamiento. Gracias a la robusta carcasa de aluminio y al nanorrecubrimiento de la placa, se cumplen también los requisitos para su uso en vehículos ferroviarios.
Alimentación y bus CAN
La alimentación y la línea de comunicación con el dispositivo superior de la familia smart (smartMINI, smartRAIL, etc.) se realizan en la versión básica con bornes Phoenix con paso de 3,5mm. El CAN y la alimentación están aislados de las tensiones de medida. El bus CAN se hace pasar a través del dispositivo, de modo que también con los bornes es posible encadenar fácilmente varios módulos de medida. El módulo de medida está equipado con protección contra polaridad inversa.
En la versión smartRAIL, la alimentación y el CAN están disponibles en dos conectores M12 según la asignación Device-Net. La tensión de alimentación de 24V se hace pasar del conector a la toma, igual que la conexión del bus CAN. Así pueden conectarse en serie varios módulos smartIO distintos.
Si no sigue ningún otro módulo smartIO, el bus CAN debe terminarse con un conector con resistencia de terminación integrada (120 ohmios) o directamente en el borne Phoenix. CAN-GND es idéntico a la masa de alimentación.

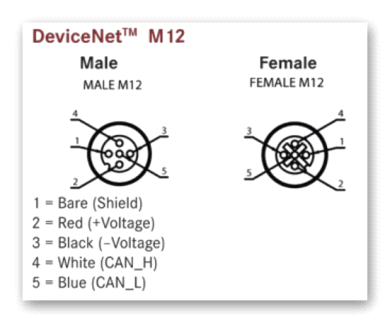

Conector M12 del sistema smartRAIL
| Pin | Señal | Descripción |
|---|---|---|
| 1 | CAN-Shield | |
| 2 | +24V | Alimentación +24V |
| 3 | GND | Masa de referencia para la alimentación y el bus CAN |
| 4 | CAN_H | Bus CAN: CAN-High |
| 5 | CAN_L | Bus CAN: CAN-LOW |
Pueden utilizarse cables Device-Net convencionales que vayan de toma a conector. En el caso de cables confeccionados, para los pares de conexión 2 y 3 así como 4 y 5 deben elegirse en cada caso haces de conductores de par trenzado. Para las entradas de medida se utilizan normalmente, salvo indicación en contrario, bornes Phoenix con paso de 3,5 mm. Gracias a la codificación de los conectores, es posible el premontaje de los conectores y una conexión a prueba de confusiones.
