smartIO
La serie di moduli optiMEAS smartIO amplia la gamma di prodotti smartMini e smartRAIL con sensori e I/O aggiuntivi. Più moduli (diversi) possono essere collegati tramite bus CAN a un sistema smartMini/RAIL, ampliandolo in modo rapido e semplice con segnali di misura.
Nella versione per smartRAIL i connettori per l'alimentazione e la comunicazione sono realizzati come connettori M12. La tensione di alimentazione è in genere compresa tra 9 V e 36 V. Nelle versioni meno recenti dello smartIO (fino al numero di serie xx) è richiesta una tensione di alimentazione da 20 V a 27 V.
Dati tecnici
Parametri generali del modulo
| Simbolo | Parametro | Note | Min | Tip | Max | Unità |
|---|---|---|---|---|---|---|
| Tensione di alimentazione | con protezione da inversione di polarità | 20 | 24 | 27 | V DC | |
| Protezione da sovratensione | no | |||||
| Protezione ESD | diodo TVS | V | ||||
| Assorbimento di corrente | 100 | mA | ||||
| Connettore (standard) | Phoenix, passo 3,5mm | |||||
| Connettore (smartRAIL) | insieme al bus CAN | M12 in/M12 out | ||||
| Temperatura di esercizio | EN 50155 / campo TX | -40 | 85 | °C | ||
| Umidità relativa | rivestimento nano, 50°C | 5 | 95 | % | ||
| Alloggiamento | Alluminio | |||||
| L | Lunghezza | senza connettore / piedini / clip | 128 | mm | ||
| B | Larghezza | 85 | mm | |||
| H | Altezza | 35 | mm | |||
| m | Peso | 250 | g | |||
| Avvitatura | pannelli frontali contro corpo | M3, acciaio inox VA2, rondelle di sicurezza | ||||
| Montaggio (standard) | piedini di montaggio o guida DIN | |||||
| Montaggio (smartRAIL) | guida di supporto (EN 50022) | TS 35 | ||||
| Raffreddamento | passivo | |||||
| Classe di protezione | (ISO 20653 - 2013) | IP54 | ||||
| Resistenza di isolamento | @500V | 10 | G | |||
| Prova di tensione di tenuta, 60s | 1.6 | kV |
Modulo standard - Interfacce
| Parametro | Note | Min | Tip | Max | Unità |
|---|---|---|---|---|---|
| Tipo / numero | CAN 2.0B | 1 | |||
| Baudrate | parametrizzabile | 500 | kBit/s | ||
| Connettore (standard) | Phoenix, passo 3,5mm | ||||
| Connettore (smartRAIL) | insieme all'alimentazione | M12 in / M12 out | |||
| Resistenza di terminazione | no | ||||
| Isolamento | verso alimentazione 24V | nessuno, GND comune | |||
| verso ingresso di misura | 1,6kV | ||||
| Tipo / numero | Seriale / USB | 1 | |||
| Baudrate | Fisso | 38400 | Bit/s | ||
| Connettore | Micro-USB | ||||
| Chipset | Alimentazione tramite USB | FTDI-FT234 | |||
| Isolamento | Verso CAN/alimentazione 24V | isolato |
Interfacce standard
Di seguito vengono descritte le interfacce standard presenti in ogni modulo smartIO.

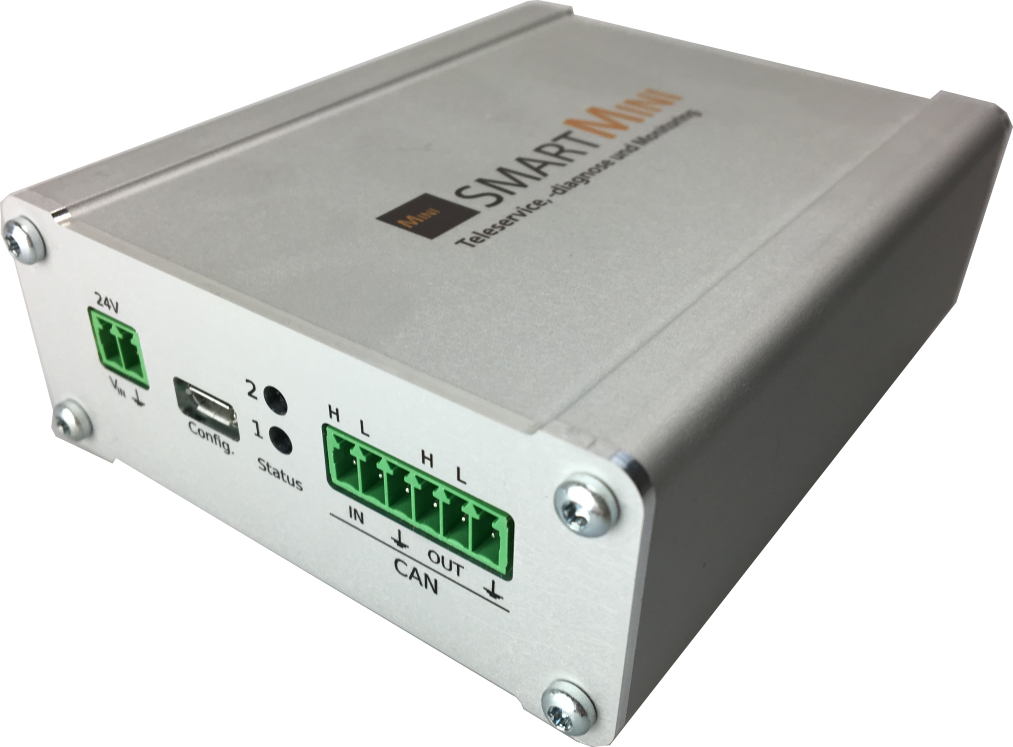

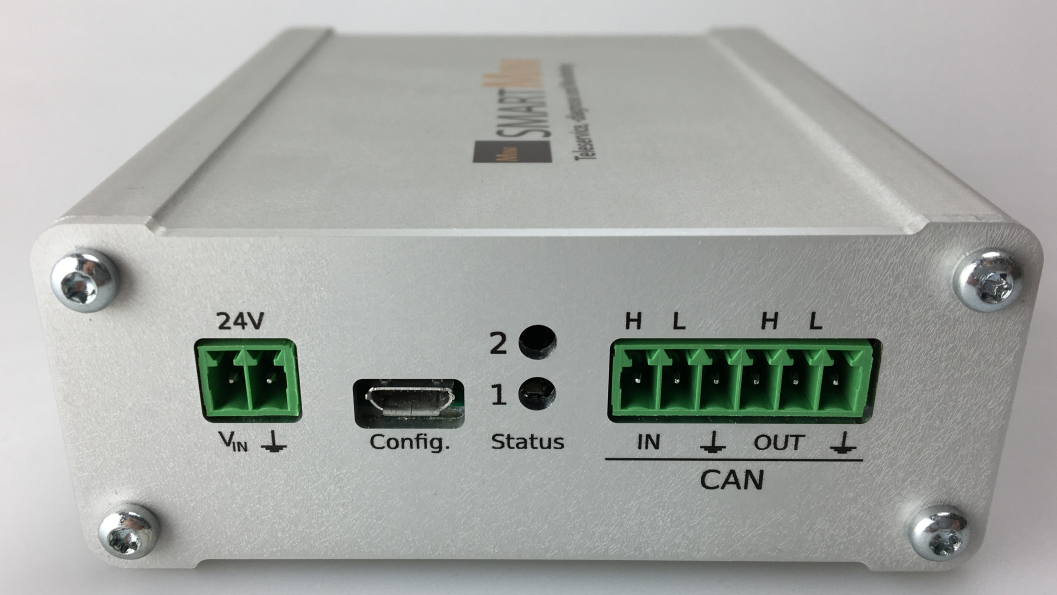

Presa di alimentazione, Micro-USB per la configurazione, LED di stato e bus CAN
Ogni modulo viene testato singolarmente per quanto riguarda rigidità dielettrica e isolamento. Grazie al robusto alloggiamento in alluminio e al rivestimento nano della scheda sono soddisfatti anche i requisiti per l'impiego su veicoli ferroviari.
Alimentazione e bus CAN
L'alimentazione e la linea di comunicazione verso il dispositivo sovraordinato della famiglia smart (smartMINI, smartRAIL, ecc.) sono realizzate nella versione base con morsetti Phoenix con passo 3,5mm. CAN e alimentazione sono isolati rispetto alle tensioni di misura. Il bus CAN viene fatto passare attraverso il dispositivo, in modo che anche con i morsetti sia possibile una semplice connessione in cascata di più moduli di misura. Il modulo di misura è dotato di protezione da inversione di polarità.
Nella versione smartRAIL alimentazione e CAN sono disponibili su due connettori M12 secondo la piedinatura Device-Net. L'alimentazione a 24V viene fatta passare dal connettore alla presa, come pure il collegamento al bus CAN. In questo modo è possibile collegare in serie più moduli smartIO diversi.
Se non segue alcun altro modulo smartIO, il bus CAN deve essere terminato con un connettore con resistenza di terminazione integrata (120 Ohm) oppure direttamente sul morsetto Phoenix. CAN-GND coincide con la massa di alimentazione.

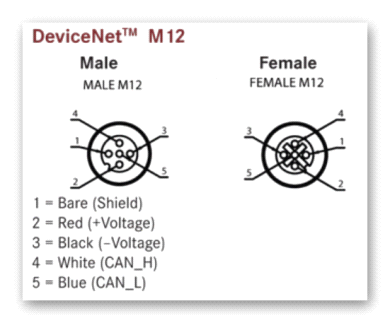

Connettore M12 del sistema smartRAIL
| Pin | Segnale | Descrizione |
|---|---|---|
| 1 | CAN-Shield | |
| 2 | +24V | Alimentazione +24V |
| 3 | GND | Massa di riferimento per alimentazione e bus CAN |
| 4 | CAN_H | Bus CAN: CAN-High |
| 5 | CAN_L | Bus CAN: CAN-LOW |
È possibile utilizzare cavi Device-Net disponibili in commercio, che vanno da presa a connettore. Per i cavi confezionati, per le coppie di collegamento 2 e 3 nonché 4 e 5 devono essere scelti rispettivamente fasci di conduttori twisted pair. Per gli ingressi di misura, se non diversamente indicato, vengono normalmente utilizzati morsetti Phoenix con passo 3,5 mm. Grazie alla codifica dei connettori è possibile un premontaggio dei connettori e un collegamento a prova di errore.
