smartIO
La série de modules optiMEAS smartIO étend la gamme de produits smartMini et smartRAIL avec des capteurs et des E/S supplémentaires. Plusieurs modules (différents) peuvent être raccordés par bus CAN à un système smartMini/RAIL et ainsi complétés rapidement et simplement par des signaux de mesure.
Dans la version pour smartRAIL, les connecteurs d'alimentation en tension et de communication sont réalisés sous forme de connecteurs M12. La tension d'alimentation se situe généralement entre 9 V et 36 V. Sur les versions plus anciennes du smartIO (jusqu'au numéro de série xx), une tension d'alimentation de 20 V à 27 V est requise.
Caractéristiques techniques
Paramètres généraux du module
| Symbole | Paramètre | Remarque | Min | Typ | Max | Unité |
|---|---|---|---|---|---|---|
| Tension d'alimentation | avec protection contre l'inversion de polarité | 20 | 24 | 27 | V DC | |
| Protection contre les surtensions | non | |||||
| Protection ESD | diode TVS | V | ||||
| Consommation de courant | 100 | mA | ||||
| Connecteur (standard) | Phoenix, pas de 3,5 mm | |||||
| Connecteur (smartRAIL) | avec bus CAN | M12 in/M12 out | ||||
| Température de fonctionnement | EN 50155 / plage TX | -40 | 85 | °C | ||
| Humidité relative | nano-revêtement, 50°C | 5 | 95 | % | ||
| Boîtier | Aluminium | |||||
| L | Longueur | sans connecteur / pieds / clip | 128 | mm | ||
| B | Largeur | 85 | mm | |||
| H | Hauteur | 35 | mm | |||
| m | Poids | 250 | g | |||
| Vissage | faces avant sur corps | M3, acier inoxydable VA2, rondelles de sécurité | ||||
| Montage (standard) | pieds de montage ou rail DIN | |||||
| Montage (smartRAIL) | rail porteur (EN 50022) | TS 35 | ||||
| Refroidissement | passif | |||||
| Indice de protection | (ISO 20653 - 2013) | IP54 | ||||
| Résistance d'isolement | @500V | 10 | G | |||
| Essai de tension de tenue, 60s | 1.6 | kV |
Module standard - interfaces
| Paramètre | Remarque | Min | Typ | Max | Unité |
|---|---|---|---|---|---|
| Type / nombre | CAN 2.0B | 1 | |||
| Débit en bauds | paramétrable | 500 | kBit/s | ||
| Connecteur (standard) | Phoenix, pas de 3,5 mm | ||||
| Connecteur (smartRAIL) | avec alimentation | M12 in / M12 out | |||
| Résistance de terminaison | non | ||||
| Isolation | par rapport à l'alimentation 24V | aucune, GND commun | |||
| par rapport à l'entrée de mesure | 1,6kV | ||||
| Type / nombre | Série / USB | 1 | |||
| Débit en bauds | Fixe | 38400 | Bit/s | ||
| Connecteur | Micro-USB | ||||
| Circuit intégré | alimentation par USB | FTDI-FT234 | |||
| Isolation | par rapport au CAN/alimentation 24V | isolé |
Interfaces standard
Les interfaces standard présentes sur chaque module smartIO sont décrites ci-après.

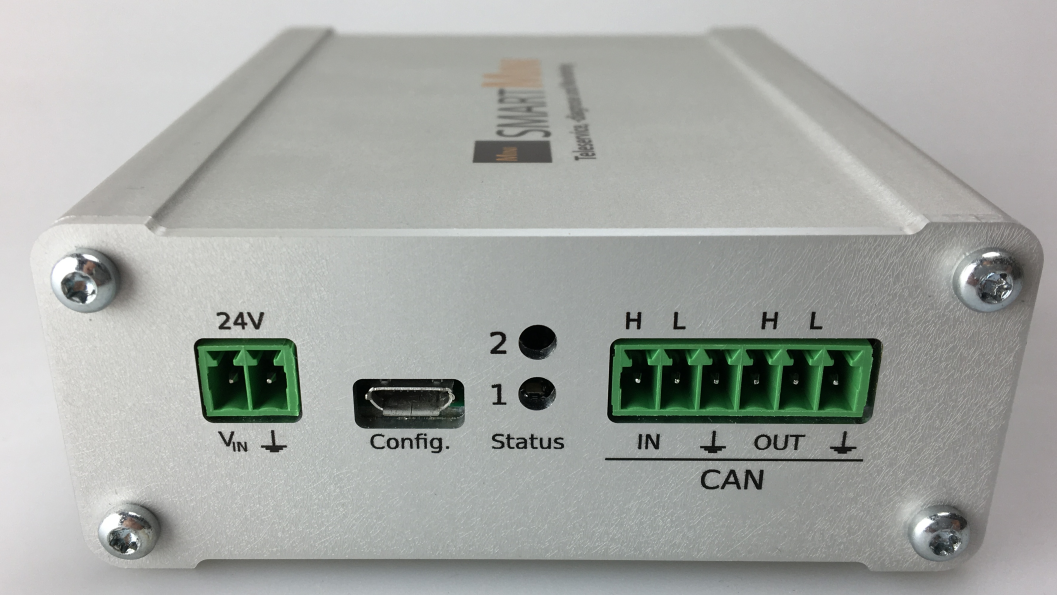

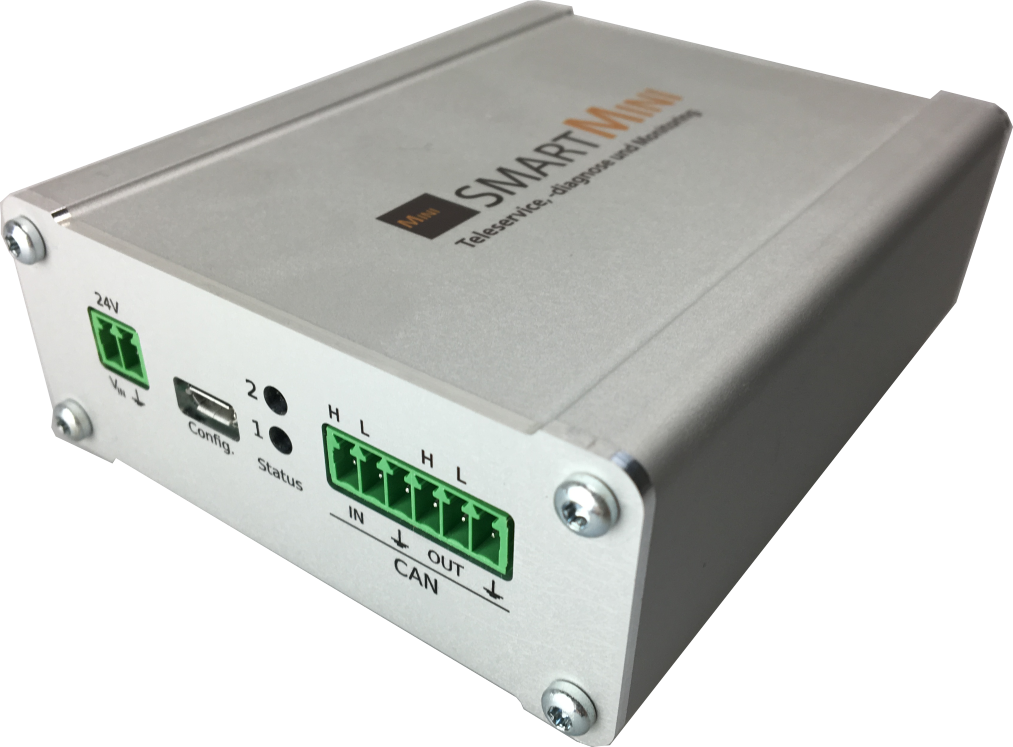

Prise d'alimentation en tension, Micro-USB pour la configuration, LED d'état et bus CAN
Chaque module est testé individuellement en ce qui concerne la rigidité diélectrique et l'isolation. Grâce au boîtier aluminium robuste et au nano-revêtement de la carte, les exigences d'une utilisation sur véhicules ferroviaires sont également satisfaites.
Alimentation en tension et bus CAN
L'alimentation en tension et la ligne de communication vers l'appareil de rang supérieur de la famille smart (smartMINI, smartRAIL, etc.) sont réalisées dans la version de base avec des bornes Phoenix au pas de 3,5 mm. Le CAN et l'alimentation sont isolés par rapport aux tensions de mesure. Le bus CAN est traversant dans l'appareil, de sorte qu'une mise en cascade simple de plusieurs modules de mesure est également possible avec les bornes. Le module de mesure est équipé d'une protection contre l'inversion de polarité.
Dans la version smartRAIL, l'alimentation et le CAN sont disponibles sur deux connecteurs M12 selon le brochage Device-Net. L'alimentation en 24V est, tout comme la liaison de bus CAN, transmise du connecteur à la prise. Ainsi, plusieurs modules smartIO différents peuvent être montés en série.
Si aucun autre module smartIO ne suit, le bus CAN doit être terminé avec un connecteur à résistance de terminaison intégrée (120 Ohm) ou directement sur la borne Phoenix. La masse CAN est identique à la masse d'alimentation.

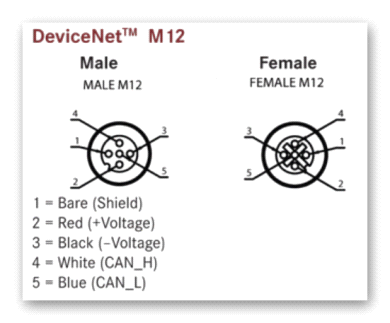

Connecteur M12 du système smartRAIL
| Broche | Signal | Description |
|---|---|---|
| 1 | CAN-Shield | |
| 2 | +24V | Alimentation en tension +24V |
| 3 | GND | Masse de référence pour l'alimentation en tension et le bus CAN |
| 4 | CAN_H | Bus CAN : CAN-High |
| 5 | CAN_L | Bus CAN : CAN-LOW |
Des câbles Device-Net du commerce, allant de la prise au connecteur, peuvent être utilisés. Pour les câbles confectionnés, des faisceaux de conducteurs à paires torsadées doivent être choisis pour les paires de raccordement 2 et 3 ainsi que 4 et 5. Pour les entrées de mesure, sauf indication contraire, on utilise normalement des bornes Phoenix au pas de 3,5 mm. Grâce au codage des connecteurs, un pré-assemblage des connecteurs et un raccordement à l'épreuve des erreurs sont possibles.
