smartIO TC8
Cet article décrit le matériel du smartIO TC8.
Vous trouverez ici les informations relatives à la configuration.
Le smartIO 8TC offre huit entrées pour thermocouples de type K avec une plage de mesure de -200 °C à +700 °C (±2K) à une fréquence d'échantillonnage de 10 Hz. Avec une précision réduite, toute la plage de travail des thermocouples, de -270 °C à +1800 °C, est naturellement couverte. Les entrées de mesure sont isolées par rapport à la tension d'alimentation et au CAN.

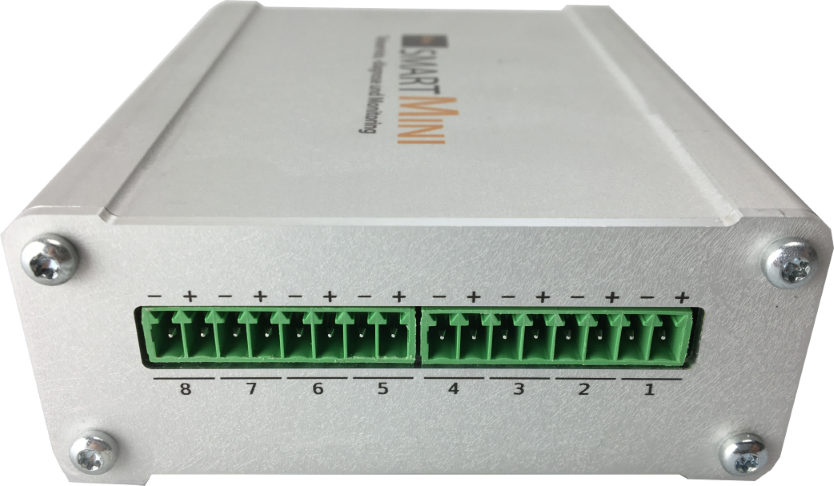

Connexions pour capteurs analogiques
Le câble de raccordement
Il est important, lorsque la distance entre le smartIO 8TC et le capteur est importante, d'utiliser des câbles de compensation adaptés ainsi que des connecteurs entre le câble du capteur et le câble de compensation. Les câbles de compensation sont nettement moins chers au mètre que les câbles de capteur, mais possèdent, dans une plage de température « normale » très étroite, des propriétés électriques similaires à celles des matériaux du capteur. Le véritable point de compensation reste ainsi au niveau de la connexion du smartIO. L'utilisation de points de référence externes n'est pas prévue. Sources d'approvisionnement pour les câbles de compensation : par ex. Rössel –Messtechnik, Omega, Lappkabel ou tout autre distributeur bien achalandé en capteurs et câbles de mesure. Pour minimiser les perturbations, nous recommandons l'utilisation de câbles blindés à paires torsadées.
