smartIO TC8
Questo articolo descrive l'hardware dello smartIO TC8.
Le informazioni sulla configurazione sono disponibili qui.

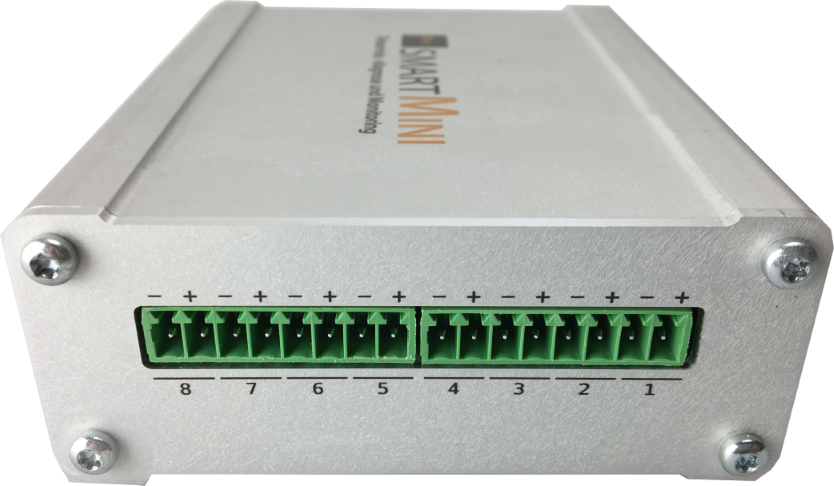

Lo smartIO 8TC offre otto ingressi per termocoppie di tipo K con un campo di misura da -200 °C a +700 °C (±2K) con frequenza di campionamento di 10 Hz. Con precisione ridotta viene naturalmente coperto l'intero campo di lavoro delle termocoppie da -270 °C a +1800 °C. Gli ingressi di misura sono isolati rispetto alla tensione di alimentazione e al CAN.
Collegamenti per sensori analogici
Il cavo di collegamento
È importante che, in caso di distanza maggiore tra smartIO 8TC e sensore, vengano utilizzati cavi di compensazione e connettori adatti tra cavo del sensore e cavo di compensazione. I cavi di compensazione costano molto meno per lunghezza rispetto ai cavi del sensore, ma in un intervallo di temperatura „normale“ molto ristretto hanno proprietà elettriche simili a quelle dei materiali del sensore. In questo modo il vero punto di compensazione rimane al collegamento dello smartIO. L'uso di giunti di riferimento esterni non è previsto. Fonti di approvvigionamento per cavi di compensazione sono ad es. Rössel –Messtechnik, Omega, Lappkabel o qualsiasi altro distributore ben fornito di sensori e cavi di misura. Per ridurre al minimo i disturbi, consigliamo di utilizzare cavi schermati con conduttori twisted a coppie.
