Consola serie
Todos nuestros Edge Devices disponen, en un conector JST de 4 polos, de una consola serie o «UART debug port», como se denomina en la Raspberry Pi 5.
Consola serie, tomando como ejemplo el smartRAIL V2.2
Asignación de pines
Las señales tienen un nivel de tensión de 3,3 voltios y están conectadas a la CPU sin protección.
Los parámetros de la interfaz son: 115200 baudios con 8N1 (8 bits de datos, sin paridad, 1 bit de parada)
| Pin | Asignación |
|---|---|
| 1 | NC (not connected) |
| 2 | RxD (lado del PC) |
| 3 | TxD (lado del PC) |
| 4 | GND (masa) |
El conector de la placa es el artículo B4B-EH-A de JST:
No existen cables adaptadores de USB a serie ya confeccionados con el conector JST adecuado.
Cable adaptador de USB a UART
Los cables adaptadores de USB a UART con conectores hembra individuales procedentes del entorno de la Raspberry Pi son una buena alternativa. Lo mejor es que lleven un chipset FTDI. Recomendamos el convertidor USB 2.0 a serie TTL (3,3 V) de Delock con el número de artículo 83787: https://www.delock.de/produkt/83787/merkmale.html

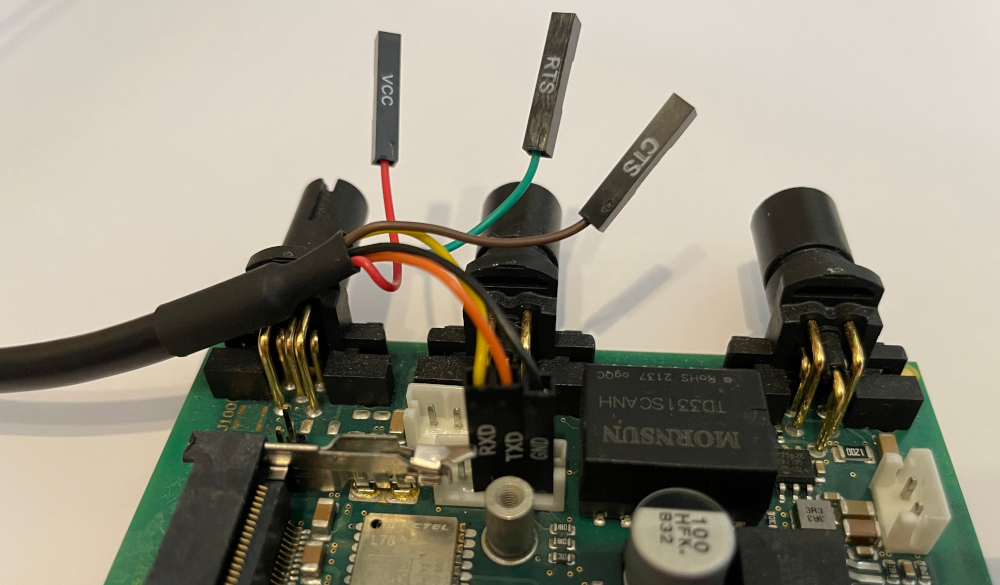

Conexión del convertidor Delock USB 2.0 a serie TTL (3,3 V)
Fuentes de suministro
https://www.galaxus.de/de/s1/product/delock-usb-stecker-ttl-6-pin-interne-kabel-pc-5639198
