Console seriale
Tutti i nostri Edge Devices dispongono, su un connettore JST a 4 poli, di una console seriale ovvero di una „UART debug port“, come viene chiamata sul Raspberry Pi 5.
Console seriale, esempio dello smartRAIL V2.2
Piedinatura
I segnali hanno un livello di tensione di 3,3 volt e sono collegati senza protezione alla CPU!
I parametri dell'interfaccia sono: 115200 baud con 8N1 (8 bit di dati, nessuna parità, 1 bit di stop)
| Pin | Assegnazione |
|---|---|
| 1 | NC (not connected) |
| 2 | RxD (lato PC) |
| 3 | TxD (lato PC) |
| 4 | GND (massa) |
Il connettore sulla scheda è l'articolo B4B-EH-A di JST:
Non esistono cavi da USB a seriale già confezionati con il connettore JST adatto.
Cavo adattatore da USB a UART
I cavi adattatori da USB a UART con singoli connettori femmina a passo, provenienti dall'ambito Raspberry Pi, sono una buona alternativa. Meglio se con chipset FTDI. Consigliamo il convertitore USB 2.0 a seriale TTL (3,3 V) di Delock con codice articolo 83787: https://www.delock.de/produkt/83787/merkmale.html

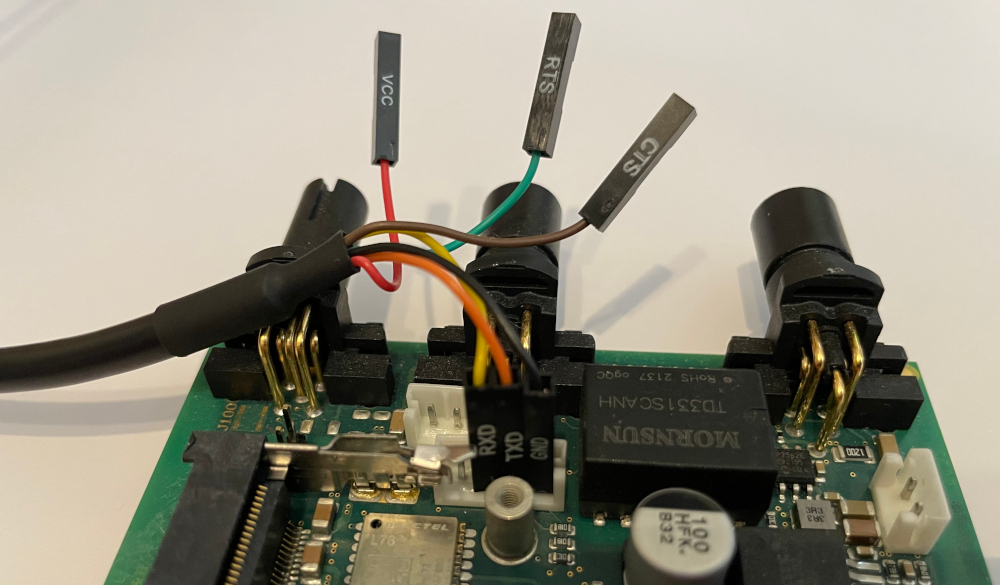

Collegamento del convertitore Delock USB 2.0 a seriale TTL (3,3 V)
