Serielle Konsole
Alle unsere Edge Devices haben auf einem 4 poligen JST-Stecker eine serielle Konsole bzw. einen „UART debug port“ wie er beim Raspberry Pi 5 genannt wird.

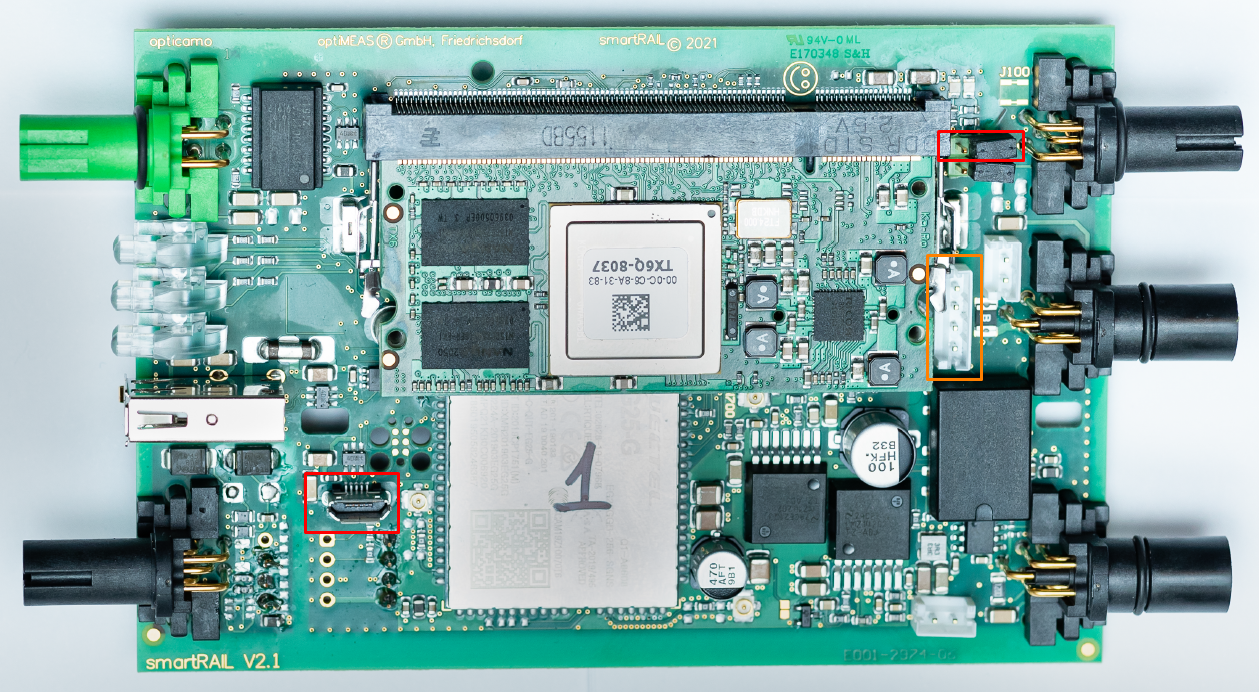

Serielle Konsole am Beispiel des smartRAIL V2.2

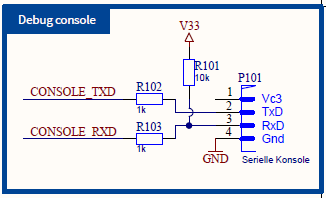

Pin-Belegung
Die Signale haben einen Spannungspegel von 3,3 Volt und liegen ungeschützt an der CPU!
Die Schnittstellenparameter lauten: 115200 Baud mit 8N1 (8 Datenbits, keine Parität, 1 Stopbit)
| Pin | Belegung |
|---|---|
| 1 | NC (not connected) |
| 2 | RxD (PC-Seite) |
| 3 | TxD (PC-Seite) |
| 4 | GND (Masse) |
Bei dem Stecker auf der Platine handelt es sich um den Artikel B4B-EH-A von JST:
Es gibt keine fertig konfektionierten USB zu Seriell Kabel mit passendem JST Stecker.
USB-zu-UART-Adapterkabel

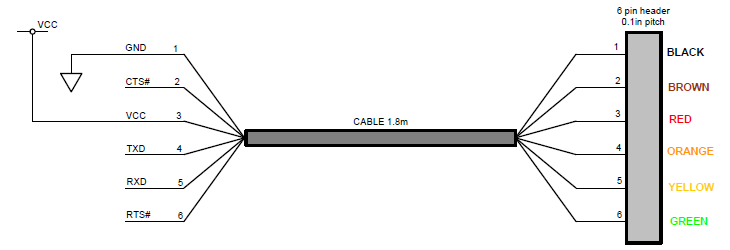

Die USB-zu-UART-Adapterkabel mit einzelnen Pfostenbuchsen aus dem Raspberry Pi Umfeld sind eine gute Alternative. Am besten mit einem FTDI Chipsatz. Wir empfehlen den USB 2.0 zu Seriell TTL (3,3 V) Konverter von Delock mit der Artikelnummer 83787: https://www.delock.de/produkt/83787/merkmale.html

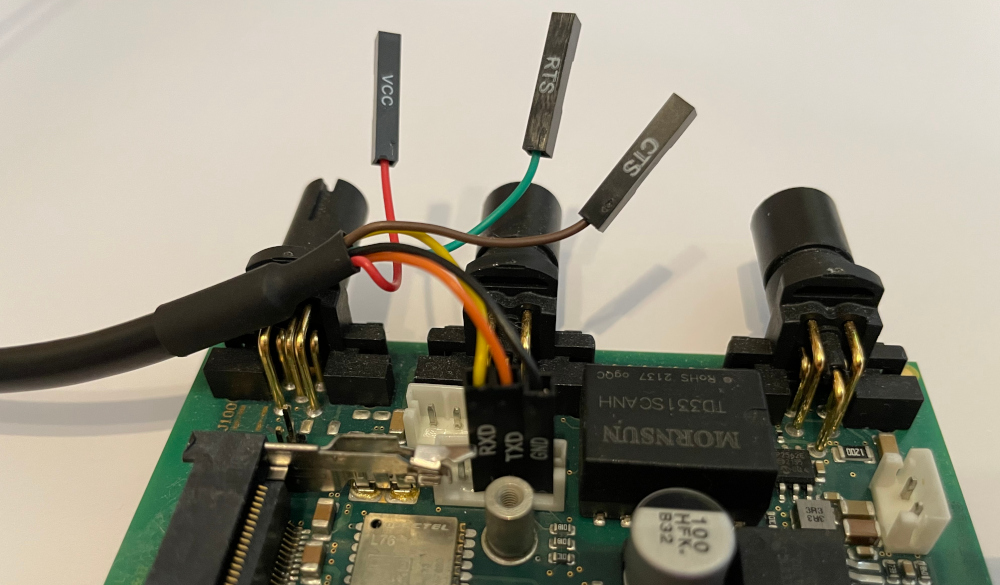

Anschluss des Delock USB 2.0 zu Seriell TTL (3,3 V) Konverter
Bezugsquellen
https://www.galaxus.de/de/s1/product/delock-usb-stecker-ttl-6-pin-interne-kabel-pc-5639198
