Raspberry Pi

Per le varianti di Raspberry Pi più diffuse offriamo un'immagine separata per scheda µSD, che trasforma il Raspberry Pi in un dispositivo OCEAN con DeviceManager, smartCORE e così via.

Modelli supportati

• Raspberry Pi Zero 2 W
• Raspberry Pi 3 B
• Raspberry Pi 3 B+
• Raspberry Pi 4 B
• Raspberry Pi 5

Link per il download

https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/MD5SUMS
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi0-2w-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi3-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi4-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi5-64.gz

(Tramite il file MD5SUMS è possibile verificare i download confrontando la somma di controllo MD5)

Procedura di flash

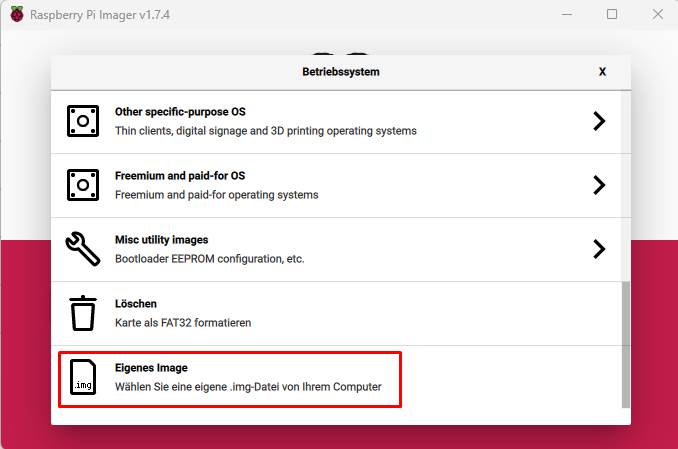

Il file *.GZ può essere selezionato direttamente (senza decomprimerlo prima) nel Raspberry Pi Imager come Custom image:

Link per il download del Raspberry Imager per Windows: https://downloads.raspberrypi.org/imager/imager_latest.exe

Console seriale

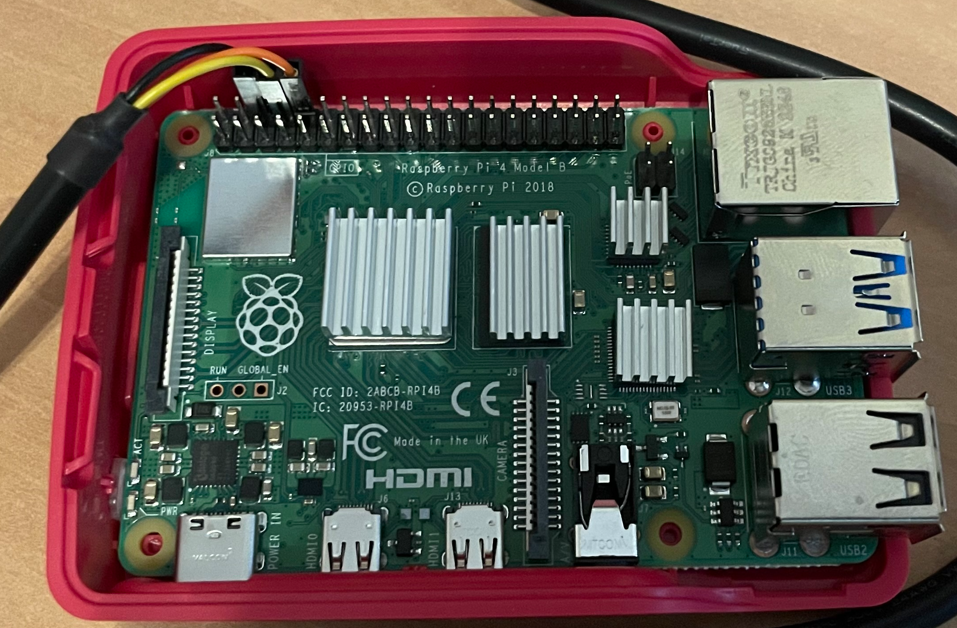

A scopo di debug, le nostre immagini mettono a disposizione sui pin 8 e 10 del connettore a 40 pin una console di sistema seriale con 115200 Baud 8N1.

Per il collegamento a un PC è necessario un convertitore da USB a seriale a 3V3, ad esempio l'articolo TTL 232R RPI di Reichelt: https://www.reichelt.de/usb-zu-ttl-serieller-uart-wandler-laenge-1-0m-ttl-232r-rpi-p133760.html

• RPI Pin 6 (GND) a FTDI nero
• RPI Pin 8 (TXD) a FTDI giallo
• RPI Pin 10 (RXD) a FTDI arancione

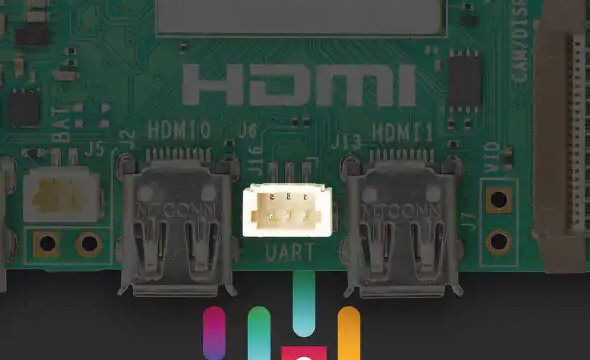

Sul Raspberry Pi 5 la console seriale si trova sulla UART debug port a 3 poli:

Per la UART debug port è disponibile un adattatore USB ufficiale adatto: https://www.reichelt.de/raspberry-pi-debug-probe-rpi-debug-probe-p343288.html
