Raspberry Pi
Pour les variantes de Raspberry Pi les plus courantes, nous proposons une image de carte µSD distincte qui transforme le Raspberry Pi en appareil OCEAN avec DeviceManager, smartCORE & Co.
Modèles pris en charge
- Raspberry Pi Zero 2 W
- Raspberry Pi 3 B
- Raspberry Pi 3 B+
- Raspberry Pi 4 B
- Raspberry Pi 5
Liens de téléchargement
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/MD5SUMS
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi0-2w-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi3-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi4-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi5-64.gz
(Le fichier MD5SUMS permet de comparer les téléchargements à l'aide d'une somme de contrôle MD5)
Écriture de l'image

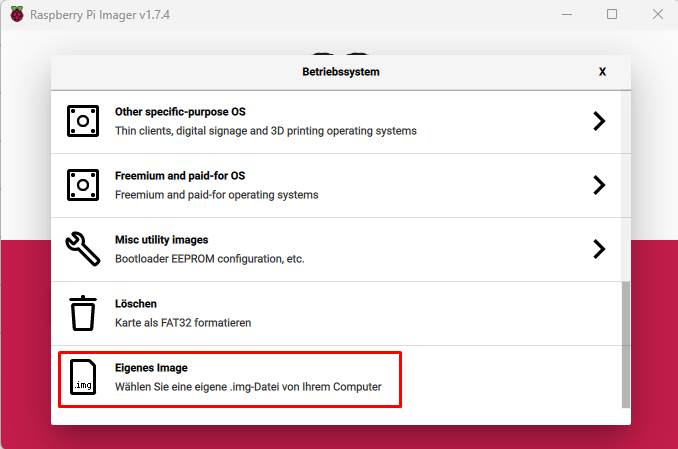

Le fichier *.GZ peut être sélectionné directement (sans le décompresser au préalable) dans Raspberry Pi Imager comme image personnalisée :
Lien de téléchargement de Raspberry Imager pour Windows : https://downloads.raspberrypi.org/imager/imager_latest.exe
Console série
À des fins de débogage, nos images mettent à disposition, sur les broches 8 et 10 du connecteur à 40 broches, une console système série à 115200 Baud 8N1.

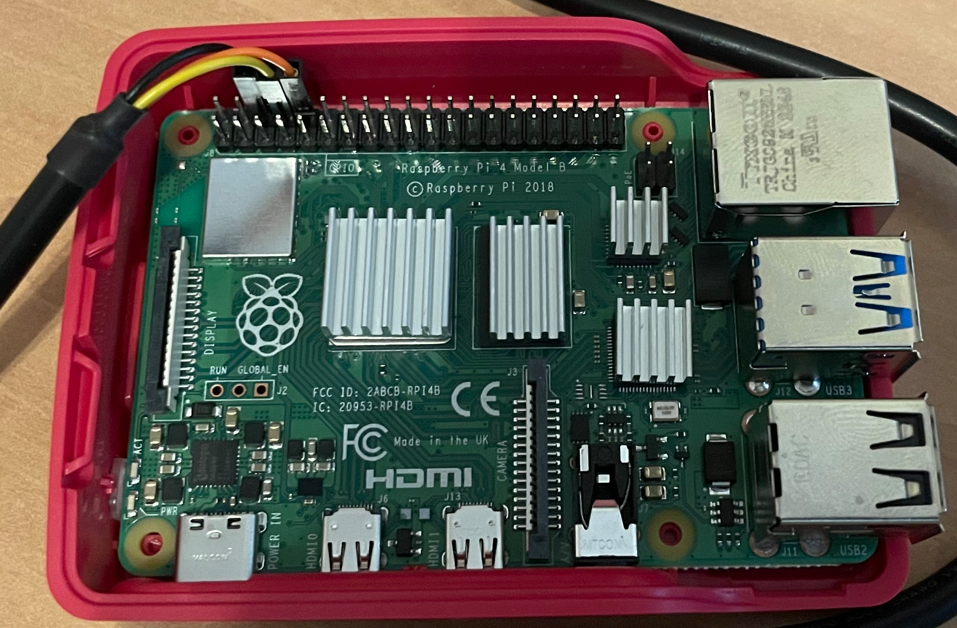

Pour la connexion à un PC, un convertisseur USB vers série 3V3 est nécessaire, par exemple l'article TTL 232R RPI de Reichelt : https://www.reichelt.de/usb-zu-ttl-serieller-uart-wandler-laenge-1-0m-ttl-232r-rpi-p133760.html
- Broche RPI 6 (GND) vers FTDI noir
- Broche RPI 8 (TXD) vers FTDI jaune
- Broche RPI 10 (RXD) vers FTDI orange

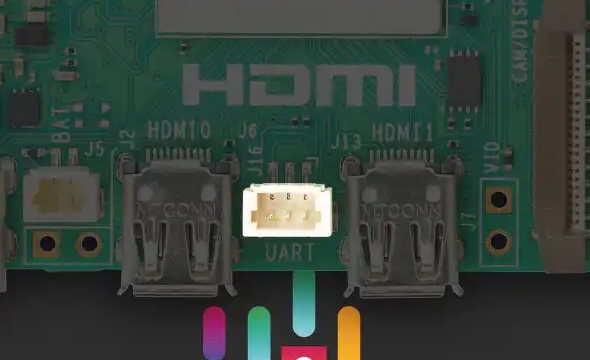

Sur le Raspberry Pi 5, la console série se trouve sur le UART debug port à 3 broches :
Un adaptateur USB officiel adapté existe pour le UART debug port : https://www.reichelt.de/raspberry-pi-debug-probe-rpi-debug-probe-p343288.html
