Raspberry Pi
Para las variantes más habituales de Raspberry Pi ofrecemos una imagen de tarjeta µSD independiente para cada una, que convierte la Raspberry Pi en un dispositivo OCEAN con DeviceManager, smartCORE y demás componentes.
Modelos compatibles
- Raspberry Pi Zero 2 W
- Raspberry Pi 3 B
- Raspberry Pi 3 B+
- Raspberry Pi 4 B
- Raspberry Pi 5
Enlaces de descarga
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/MD5SUMS
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi0-2w-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi3-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi4-64.gz
https://buildserver.optimeas.de/artifacts/yocto-raspberrypi/stable/yocto-raspberrypi-stable-sdacrd-raspberrypi5-64.gz
(Mediante el archivo MD5SUMS pueden comprobarse las descargas comparando la suma de verificación MD5)
Proceso de grabación

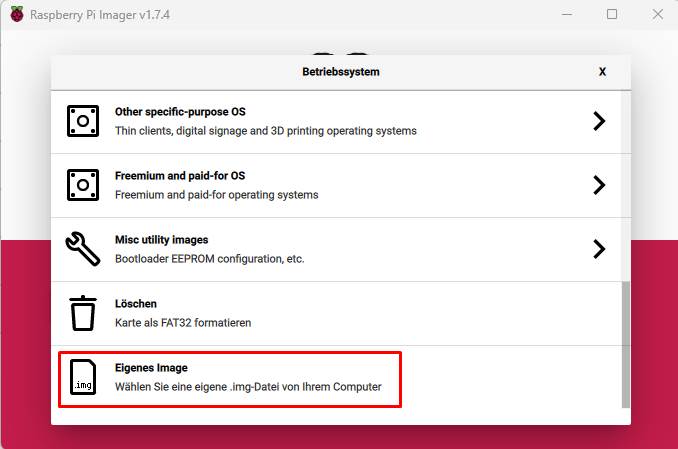

El archivo *.GZ puede seleccionarse directamente (sin descomprimirlo antes) en Raspberry Pi Imager como Imagen personalizada:
Enlace de descarga de Raspberry Pi Imager para Windows: https://downloads.raspberrypi.org/imager/imager_latest.exe
Consola serie
Con fines de depuración, nuestras imágenes ofrecen en los pines 8 y 10 de la regleta de 40 pines una consola de sistema serie con 115200 Baud 8N1.

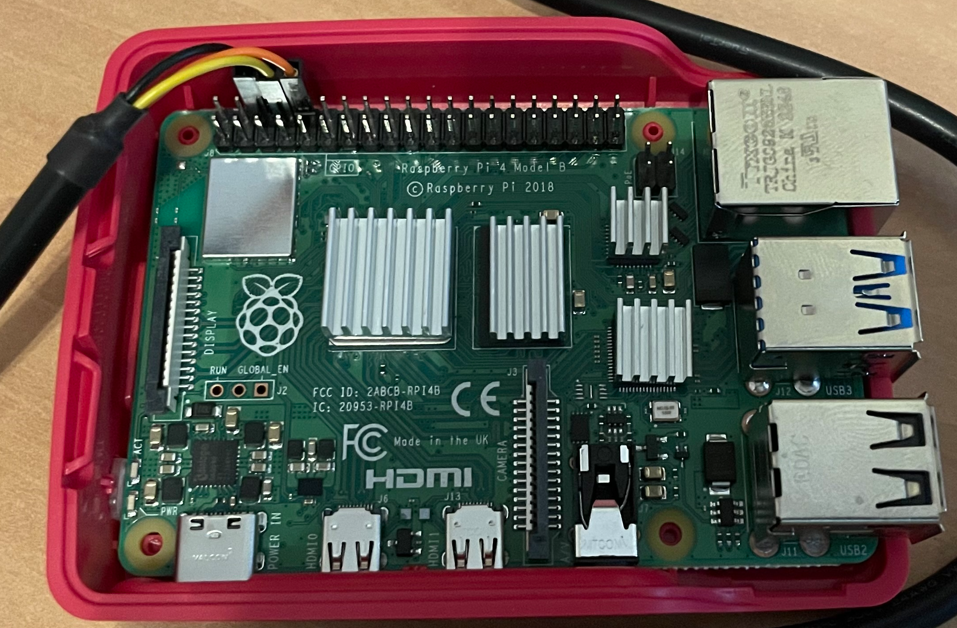

Para conectarla a un PC se necesita un conversor de USB a serie de 3,3 V, como por ejemplo el artículo TTL 232R RPI de Reichelt: https://www.reichelt.de/usb-zu-ttl-serieller-uart-wandler-laenge-1-0m-ttl-232r-rpi-p133760.html
- Pin 6 (GND) de la RPI a FTDI negro
- Pin 8 (TXD) de la RPI a FTDI amarillo
- Pin 10 (RXD) de la RPI a FTDI naranja

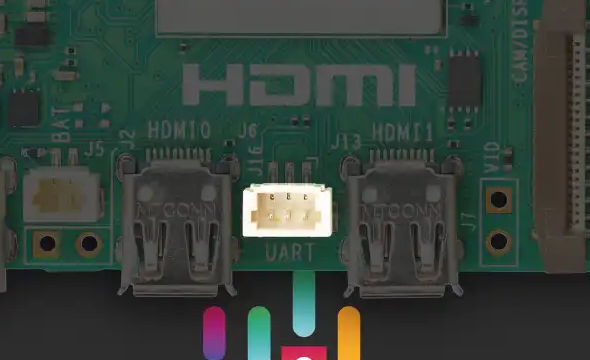

En la Raspberry Pi 5, la consola serie se encuentra en el UART debug port de 3 pines:
Para el UART debug port existe un adaptador USB oficial adecuado: https://www.reichelt.de/raspberry-pi-debug-probe-rpi-debug-probe-p343288.html
