Module smartCORE batMON

Description

Le module batmon constitue l'interface entre la surveillance de batterie smartIO batMON et le smartCORE. Divers paramètres de batterie sont ainsi

écrits dans des smartCHANNELS sous forme de données en direct lorsque le système est en fonctionnement
enregistrés comme données historiques pendant la phase de repos du système, puis téléchargés depuis le batMON pendant la phase de mise sous tension du système et stockés dans un fichier prévu à cet effet.

États de fonctionnement

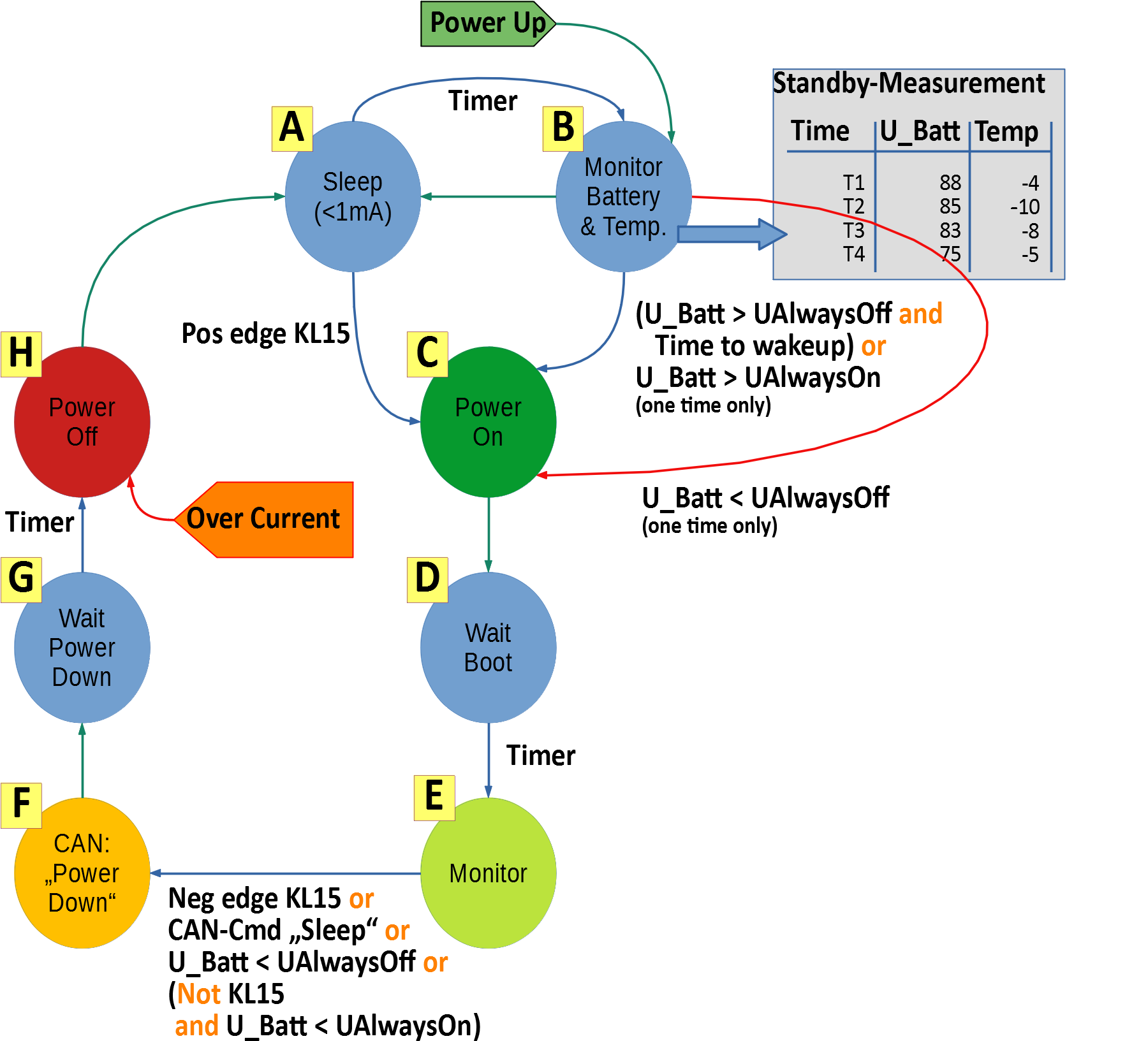

Le diagramme suivant illustre les états de fonctionnement du batMON.

batMON States

Interfaces et protocoles utilisés

CAN-Bus
Format OSF

Configuration JSON

La section suivante décrit l'ensemble de la configuration JSON du module et explique chacun des paramètres.

Exemple de configuration (minimale)

    {
      "module":"Batmon",
      "factory":"batmon",
      "config":{}
    }

Exemple de configuration (maximale)

    {
      "module":"Batmon",
      "factory":"batmon",
      "config":{
        "priority":80,
        "timeoutMs":1000,
        "readBufferSize":8192,
        "writeBufferSize":8192,
        "canInterface":"can1",
        "fileName":"/sde/<tag>/<date>/<date>_<time>.osf",
        "fileTag":"preview",
        "measurementTimeChannelName":"Batmon.Parameter.MeasurementTime",
        "shutDownTimeChannelName":"Batmon.Parameter.ShutDownTime",
        "bootTimeChannelName":"Batmon.Parameter.BootTime",
        "wakeUpTimeChannelName":"Batmon.Parameter.WakeUpTime",
        "voltageDropDelayTimeChannelName":"Batmon.Parameter.VoltageDropDelayTime",
        "vAlwaysOffChannelName":"Batmon.Parameter.VAlwaysOff",
        "vAlwaysOnChannelName":"Batmon.Parameter.VAlwaysOn",
        "powerSupplyVoltageChannelName":"Batmon.PowerSupplyVoltage",
        "powerSupplyCurrentChannelName":"Batmon.PowerSupplyCurrent",
        "temperatureMOSFETChannelName":"Batmon.TemperatureMOSFET",
        "temperatureChannelName":"Batmon.Temperature",
        "resistanceChannelName":"Batmon.Resistance",
        "operatingModeChannelName":"Batmon.PluginState",
        "configurationErrorChannelName":"Batmon.ConfigurationError",
        "batteryStatusChannelName":"Batmon.BatteryStatus",
        "terminal15StatusChannelName":"Batmon.Terminal15Status",
        "shutDownCounterChannelName":"Batmon.ShutDownCounter",
        "bootCounterChannelName":"Batmon.BootCounter",
        "wakeUpEventChannelName":"Batmon.WakeUpEvent",
        "shutDownEventChannelName":"Batmon.ShutDownEvent",
        "requestEnergySaveChannelName":"Batmon.RequestEnergySave",
        "aboutToShutDownChannelName":"Batmon.AboutToShutDown",
        "criticalPowerStateChannelName":"Batmon.CriticalPowerState",
        "lowPowerStateChannelName":"Batmon.LowPowerState",
        "firmwareVersionsChannelName":"firmwareVersions",
        "wakeUpTime":3600,
        "measurementTime":60,
        "shutDownTime":90,
        "bootTime":900,
        "voltageDropDelayTime":10,
        "voltageAlwaysOnMV":23000,
        "voltageAlwaysOffMV":20500,
        "canIdValues123":120,
        "canIdValues456":121,
        "canIdStatus":125,
        "canIdSetRtcRXD":10,
        "canIdSetRtcTXD":11,
        "canIdRXD":128,
        "canIdTXD":129,
        "canIdParameter1":130,
        "canIdParameter2":131,
        "canIdParameter3":132
      }
    }

Liste des paramètres

Nom du paramètre	Requis	Type de données	Plage de valeurs pertinente	Défaut	Description
priority	Non	INT	1 ... 99	80	Priorité d'ordonnancement de l'interface CAN-Bus
timeoutMs	Non	INT	1 ...	1000	Intervalle entre les parties du module exécutées périodiquement
readBufferSize	Non	INT	1 ...	8192	Nombre de messages CAN-Bus mis en mémoire tampon (sens de lecture)
writeBufferSize	Non	INT	1 ...	8192	Nombre de messages CAN-Bus mis en mémoire tampon (sens d'écriture)
canInterface	Non	STRING	"can0", "can1", ...	"can1"	Interface CAN-Bus
fileName	Non	STRING	modèle de chemin OSF valide	"`/sde/<tag>/<date>/<date>_<time>.osf`"	Fichier OSF historique
fileTag	Non	STRING		"preview"	Attribut de tag du fichier OSF historique
measurementTimeChannelName	Non	STRING		"`<module>`.Parameter.MeasurementTime"	Canal contenant le paramètre d'intervalle de mesure réglé
shutDownTimeChannelName	Non	STRING		"`<module>`.Parameter.ShutDownTime"	Canal contenant le paramètre de temps d'arrêt réglé
bootTimeChannelName	Non	STRING		"`<module>`.Parameter.BootTime"	Canal contenant le paramètre de temps de démarrage réglé
wakeUpTimeChannelName	Non	STRING		"`<module>`.Parameter.WakeUpTime"	Canal contenant le paramètre de temps de réveil réglé
voltageDropDelayTimeChannelName	Non	STRING		"`<module>`.Parameter.VoltageDropDelayTime"	Canal contenant le paramètre de temps de tolérance aux chutes de tension réglé
vAlwaysOffChannelName	Non	STRING		"`<module>`.Parameter.VAlwaysOff"	Canal contenant le paramètre du seuil de commutation inférieur réglé
vAlwaysOnChannelName	Non	STRING		"`<module>`.Parameter.VAlwaysOn"	Canal contenant le paramètre du seuil de commutation supérieur réglé
powerSupplyVoltageChannelName	Non	STRING		"`<module>`.PowerSupplyVoltage"	Tension d'alimentation (U_Sup)
powerSupplyCurrentChannelName	Non	STRING		"`<module>`.PowerSupplyCurrent"	Intensité du courant d'alimentation (I_Sup)
temperatureMOSFETChannelName	Non	STRING		"`<module>`.TemperatureMOSFET"	Température du MOSFET (T_MOS)
temperatureChannelName	Non	STRING		"`<module>`.Temperature"	Température du batMON (T_bM)
resistanceChannelName	Non	STRING		"`<module>`.Resistance"	Résistance du batMON (R_bM)
operatingModeChannelName	Non	STRING		"`<module>`.PluginState"	État du plug-in batMON (valeur brute de la machine à états)
configurationErrorChannelName	Non	STRING		"`<module>`.ConfigurationError"	Erreur de configuration du batMON
batteryStatusChannelName	Non	STRING		"`<module>`.BatteryStatus"	État de la batterie du batMON
terminal15StatusChannelName	Non	STRING		"`<module>`.Terminal15Status"	État de la borne 15 du batMON
shutDownCounterChannelName	Non	STRING		"`<module>`.ShutDownCounter"	Compte à rebours du batMON dans lequel l'arrêt doit être terminé
bootCounterChannelName	Non	STRING		"`<module>`.BootCounter"	Compte à rebours du batMON dans lequel le démarrage du système doit être terminé
wakeUpEventChannelName	Non	STRING		"`<module>`.WakeUpEvent"	Événement de réveil du batMON
requestEnergySaveChannelName	Non	STRING		"`<module>`.RequestEnergySave"	Latch BOOL : est positionné dès qu'une économie d'énergie a été demandée au moins une fois depuis le démarrage du module (mode ECO, front de coupure KL15 en fonctionnement AlwaysOn ou ordre d'arrêt confirmé) ; remis à zéro uniquement au redémarrage du module
aboutToShutDownChannelName	Non	STRING		"`<module>`.AboutToShutDown"	Canal booléen du batMON pour la notification d'un arrêt imminent
criticalPowerStateChannelName	Non	STRING		"`<module>`.CriticalPowerState"	Canal booléen du batMON pour la notification d'un état de tension critique
lowPowerStateChannelName	Non	STRING		"`<module>`.LowPowerState"	Canal booléen du batMON pour la notification d'un état de tension faible
firmwareVersionsChannelName	Non	STRING		"`<module>`.FirmwareVersion"	Canal STRING avec les informations de version du firmware (FW) et du firmware PIC (PIC FW)
wakeUpTime	Non	INT	600 ... 7200	3600	Temps de réveil du batMON [s]
measurementTime	Non	INT	30 ... 300	60	Intervalle de mesure du batMON [s]
shutDownTime	Non	INT	30 ... 120	90	Temps d'arrêt du batMON [s]
bootTime	Non	INT	60 ... 120	900	Temps de démarrage du batMON [s]
voltageDropDelayTime	Non	INT		10	Temps de tolérance aux chutes de tension du batMON [s]
voltageAlwaysOnMV	Non	INT	(voltageAlwaysOffMV + 2000) ... 150000	23000	Seuil de mise en marche du fonctionnement continu du batMON [mV]
voltageAlwaysOffMV	Non	INT	18500 ... (voltageAlwaysOnMV - 2000)	20500	Seuil d'arrêt du batMON [mV]
canIdValues123	Non	INT	ID CAN valide/unique	120	ID CAN-Bus du batMON pour le message (U_Sup,I_Sup,T_MOS)
canIdValues456	Non	INT	ID CAN valide/unique	121	ID CAN-Bus du batMON pour le message (T_bM)
canIdStatus	Non	INT	ID CAN valide/unique	125	ID CAN-Bus du batMON pour le message d'état
canIdSetRtcRXD	Non	INT	ID CAN valide/unique	10	ID CAN-Bus du batMON pour le réglage de la RTC
canIdSetRtcTXD	Non/Abandonné	INT	ID CAN valide/unique	11	ID CAN-Bus du batMON pour le réglage de la RTC (acquittement)
canIdParameter1	Non	INT	ID CAN valide/unique	130	ID CAN-Bus du batMON pour la première trame de rapport de paramètres
canIdParameter2	Non	INT	ID CAN valide/unique	131	ID CAN-Bus du batMON pour la deuxième trame de rapport de paramètres
canIdParameter3	Non	INT	ID CAN valide/unique	132	ID CAN-Bus du batMON pour la troisième trame de rapport de paramètres

Énumérations des paramètres

État du plug-in (OperatingMode)

Valeur	Enum	État
0	`bsInit`	Initialisation
1	`bsBoot`	Démarrage
2	`bsBootInternCom`	Démarrage : communication interne
3	`bsSynchronizeRtc`	Démarrage : synchroniser la RTC
4	`bsGetFirmwareVersion`	Démarrage : lire la version du firmware
5	`bsGetHistory`	Démarrage : charger les données historiques
6	`bsGetParameter`	Démarrage : lire les paramètres
7	`bsUpdateParameter`	Démarrage : écrire les paramètres
8	`bsWakeup`	Réveil
9	`bsRunning`	Fonctionnement normal
10	`bsCmdShutdown`	Fonctionnement normal : traiter l'ordre d'arrêt
11	`bsResynchronizeRtc`	Fonctionnement normal : resynchroniser la RTC
12	`bsNotifyShutDown`	Annoncer l'arrêt
13	`bsAboutToShutDown`	Arrêt engagé
14	`bsPostponeShutDown`	Arrêt différé
15	`bsShutdown`	Arrêt

État de l'appareil batMON smartIO

Valeur	Signification
0	initial après un démarrage à froid / reset
1	Veille (surveillance de la minuterie de repos, des tensions, de la borne 15, ...)
2	Mis sous tension (MOSFET activé, surveillance de la tension d'entrée)
3	Démarrage du système (attente du démarrage du système)
4	Surveillance (attente de la condition d'arrêt du système)
5	Mise hors tension (attente de l'arrêt du système)
6	Hors tension (MOSFET désactivé, les condensateurs sont déchargés)

Erreur de configuration

Valeur	Enum	Signification
-3	`VoltageAlwaysOnTooHigh`	voltageAlwaysOnMV trop élevé
-2	`VoltageAlwaysOnTooLow`	voltageAlwaysOnMV trop faible
-1	`VoltageAlwaysOffTooLow`	voltageAlwaysOffMV trop faible
0	`OK`	OK
1	`WrongMeasurementTime`	measurementTime incorrect
2	`WrongShutdownTime`	shutDownTime incorrect
3	`WrongBootTime`	bootTime incorrect
4	`WrongWakeUpTime`	wakeUpTime incorrect
5	`WrongVAlwaysOn`	voltageAlwaysOnMV incorrect
6	`WrongVAlwaysOff`	voltageAlwaysOffMV incorrect
7	`WrongVoltageDropDelayTime`	voltageDropDelayTime incorrect

État de la batterie

Valeur	Signification
0	inconnu
1	en permanence sous tension
2	mode d'économie d'énergie
3	en permanence hors tension
4	en permanence hors tension (en dessous de la tension de mise en marche de l'alimentation)

État de la borne 15

Valeur	Signification
0	inconnu/non présent
1	front de mise en marche
2	front de coupure

Événement de réveil

Valeur	Enum	Signification	mode de fonctionnement suivant
0	`eWakeUp_none`	aucun événement	non défini
1	`eWakeUp_KL15_ON`	Front de mise en marche de la borne 15	Récupération des données historiques + fonctionnement continu
2	`eWakeUp_Ubatt_Always_OFF`	U_batt sous le seuil Always-OFF	Alarme + arrêt
3	`eWakeUp_Ubatt_Always_ON`	U_batt au-dessus du seuil Always-ON	Récupération des données historiques + fonctionnement continu
4	`eWakeUp_Ubatt_Timer`	Réveil périodique en mode d'économie d'énergie (minuterie)	Récupération des données historiques + mode d'économie d'énergie
5	`eWakeUp_Ubatt_LowPower`	(obsolète)	Récupération des données historiques + mode d'économie d'énergie
6	`eWakeUp_CAN_Timer`	Réveil après un sommeil demandé activement par CAN	Récupération des données historiques + fonctionnement continu

Événement d'arrêt

Valeur	Enum	Signification	Description
0	`eShutdown_none`	aucun	aucun événement
1	`eShutdown_KL15`	Borne 15	Arrêt via la borne 15 (p. ex. clé de contact)
2	`eShutdown_Ubatt_Always_OFF`	U_batt sous le seuil Always-OFF	Arrêt, car U_batt est passé sous le seuil Always-OFF
3	`eShutdown_CAN`	Message CAN-Bus	Arrêt à la suite d'un message CAN-Bus
4	`eShutdown_OverCurrent`	Surintensité (défaut)	Arrêt à la suite d'un dépassement de l'intensité du courant
5	`eShutdown_OverTemperature`	Surtempérature (défaut)	Arrêt à la suite d'un dépassement de la température
6–8	—	RÉSERVÉ
9	`eShutdown_MOSFET_Failure`	Défaillance du MOSFET (défaut)	Arrêt à la suite d'une défaillance du MOSFET
10	`ePowerOff_KL15_Ubatt_Always_OFF`	Borne 15 et seuil Always-OFF	Arrêt, car U_batt est passé sous le seuil Always-OFF (borne 15 présente)
11	`ePowerOff_ECO_Mode`	Mode Eco	Arrêt après mesure, U_batt en dessous du seuil Always-ON
12	`ePowerOff_Underrange_Intrexis`	Sous-dépassement	Tension de mise en marche du MOSFET non atteinte
15	`eShutdown_Unknown`	inconnu	événement d'arrêt inconnu

Fonctions de l'interface d'appel

requestDelayedShutdown

Fonction pour différer l'arrêt

Paramètre	Type	Description
sender	STRING	Identifiant d'émetteur unique (p. ex. instance de module)
delay	INT	Délai [ms] < 64k

Informations sur le module

Information	Valeur
Auteur	optiMEAS GmbH
depuis smartCORE	0.101
Type de module	Producteur & consommateur (request energy save)
Dépendances	smartMODULE "canbus" ou "candbc" (sur les smartDEVICES), interface CAN-Bus fonctionnelle (sur les autres plateformes)
