Modulo smartCORE batMON

Descrizione

Il modulo batmon rappresenta l'interfaccia del monitoraggio batteria smartIO batMON verso lo smartCORE. In questo modo diversi parametri della batteria

a sistema in funzione vengono scritti in smartCHANNELS sotto forma di dati live
durante la fase di riposo del sistema vengono acquisiti come dati storici e, durante la fase di accensione del sistema, scaricati dal batMON e salvati in un apposito file.

Stati operativi

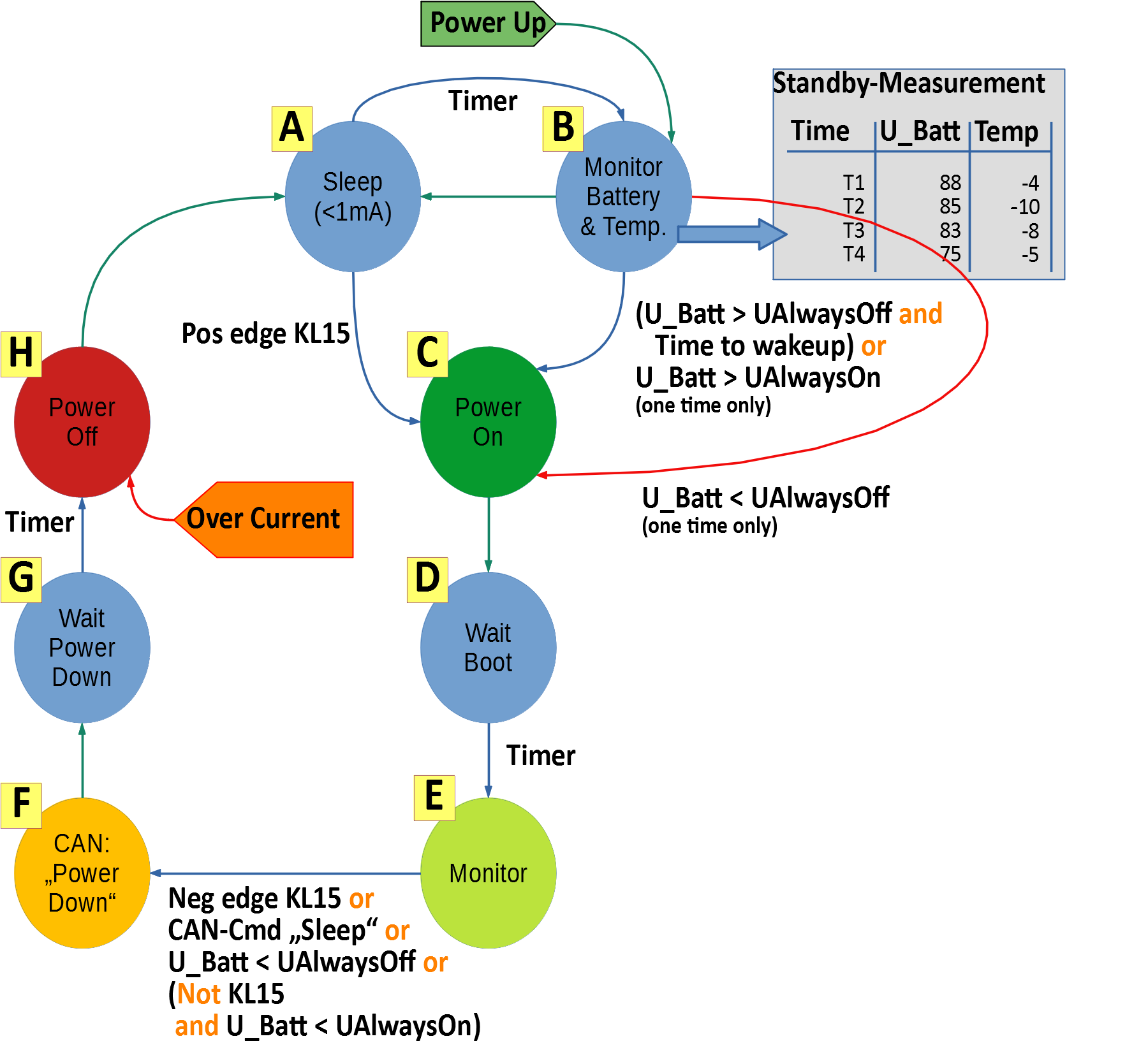

Il diagramma seguente illustra gli stati operativi del batMON.

batMON States

Interfacce e protocolli utilizzati

CAN bus
Formato OSF

Configurazione JSON

Nella sezione seguente viene descritta l'intera configurazione JSON del modulo e vengono illustrati i singoli parametri.

Configurazione di esempio (minima)

    {
      "module":"Batmon",
      "factory":"batmon",
      "config":{}
    }

Configurazione di esempio (massima)

    {
      "module":"Batmon",
      "factory":"batmon",
      "config":{
        "priority":80,
        "timeoutMs":1000,
        "readBufferSize":8192,
        "writeBufferSize":8192,
        "canInterface":"can1",
        "fileName":"/sde/<tag>/<date>/<date>_<time>.osf",
        "fileTag":"preview",
        "measurementTimeChannelName":"Batmon.Parameter.MeasurementTime",
        "shutDownTimeChannelName":"Batmon.Parameter.ShutDownTime",
        "bootTimeChannelName":"Batmon.Parameter.BootTime",
        "wakeUpTimeChannelName":"Batmon.Parameter.WakeUpTime",
        "voltageDropDelayTimeChannelName":"Batmon.Parameter.VoltageDropDelayTime",
        "vAlwaysOffChannelName":"Batmon.Parameter.VAlwaysOff",
        "vAlwaysOnChannelName":"Batmon.Parameter.VAlwaysOn",
        "powerSupplyVoltageChannelName":"Batmon.PowerSupplyVoltage",
        "powerSupplyCurrentChannelName":"Batmon.PowerSupplyCurrent",
        "temperatureMOSFETChannelName":"Batmon.TemperatureMOSFET",
        "temperatureChannelName":"Batmon.Temperature",
        "resistanceChannelName":"Batmon.Resistance",
        "operatingModeChannelName":"Batmon.PluginState",
        "configurationErrorChannelName":"Batmon.ConfigurationError",
        "batteryStatusChannelName":"Batmon.BatteryStatus",
        "terminal15StatusChannelName":"Batmon.Terminal15Status",
        "shutDownCounterChannelName":"Batmon.ShutDownCounter",
        "bootCounterChannelName":"Batmon.BootCounter",
        "wakeUpEventChannelName":"Batmon.WakeUpEvent",
        "shutDownEventChannelName":"Batmon.ShutDownEvent",
        "requestEnergySaveChannelName":"Batmon.RequestEnergySave",
        "aboutToShutDownChannelName":"Batmon.AboutToShutDown",
        "criticalPowerStateChannelName":"Batmon.CriticalPowerState",
        "lowPowerStateChannelName":"Batmon.LowPowerState",
        "firmwareVersionsChannelName":"firmwareVersions",
        "wakeUpTime":3600,
        "measurementTime":60,
        "shutDownTime":90,
        "bootTime":900,
        "voltageDropDelayTime":10,
        "voltageAlwaysOnMV":23000,
        "voltageAlwaysOffMV":20500,
        "canIdValues123":120,
        "canIdValues456":121,
        "canIdStatus":125,
        "canIdSetRtcRXD":10,
        "canIdSetRtcTXD":11,
        "canIdRXD":128,
        "canIdTXD":129,
        "canIdParameter1":130,
        "canIdParameter2":131,
        "canIdParameter3":132
      }
    }

Elenco dei parametri

Nome parametro	Obbligatorio	Tipo di dati	Intervallo di valori sensato	Default	Descrizione
priority	No	INT	1 ... 99	80	Priorità di scheduling dell'interfaccia CAN bus
timeoutMs	No	INT	1 ...	1000	Intervallo tra le parti del modulo eseguite periodicamente
readBufferSize	No	INT	1 ...	8192	Numero di messaggi CAN bus in buffer (direzione di lettura)
writeBufferSize	No	INT	1 ...	8192	Numero di messaggi CAN bus in buffer (direzione di scrittura)
canInterface	No	STRING	"can0", "can1", ...	"can1"	Interfaccia CAN bus
fileName	No	STRING	modello di percorso OSF valido	"`/sde/<tag>/<date>/<date>_<time>.osf`"	File OSF storico
fileTag	No	STRING		"preview"	Attributo tag del file OSF storico
measurementTimeChannelName	No	STRING		"`<module>`.Parameter.MeasurementTime"	Canale con il parametro impostato dell'intervallo di misura
shutDownTimeChannelName	No	STRING		"`<module>`.Parameter.ShutDownTime"	Canale con il parametro impostato del tempo di arresto
bootTimeChannelName	No	STRING		"`<module>`.Parameter.BootTime"	Canale con il parametro impostato del tempo di boot
wakeUpTimeChannelName	No	STRING		"`<module>`.Parameter.WakeUpTime"	Canale con il parametro impostato del tempo di riattivazione
voltageDropDelayTimeChannelName	No	STRING		"`<module>`.Parameter.VoltageDropDelayTime"	Canale con il parametro impostato del tempo di tolleranza per cali di tensione
vAlwaysOffChannelName	No	STRING		"`<module>`.Parameter.VAlwaysOff"	Canale con il parametro impostato della soglia di commutazione inferiore
vAlwaysOnChannelName	No	STRING		"`<module>`.Parameter.VAlwaysOn"	Canale con il parametro impostato della soglia di commutazione superiore
powerSupplyVoltageChannelName	No	STRING		"`<module>`.PowerSupplyVoltage"	Tensione di alimentazione (U_Sup)
powerSupplyCurrentChannelName	No	STRING		"`<module>`.PowerSupplyCurrent"	Corrente di alimentazione (I_Sup)
temperatureMOSFETChannelName	No	STRING		"`<module>`.TemperatureMOSFET"	Temperatura del MOSFET (T_MOS)
temperatureChannelName	No	STRING		"`<module>`.Temperature"	Temperatura del batMON (T_bM)
resistanceChannelName	No	STRING		"`<module>`.Resistance"	Resistenza del batMON (R_bM)
operatingModeChannelName	No	STRING		"`<module>`.PluginState"	Stato del plug-in batMON (valore grezzo della state machine)
configurationErrorChannelName	No	STRING		"`<module>`.ConfigurationError"	Errore di configurazione batMON
batteryStatusChannelName	No	STRING		"`<module>`.BatteryStatus"	Stato batteria batMON
terminal15StatusChannelName	No	STRING		"`<module>`.Terminal15Status"	Stato del morsetto 15 batMON
shutDownCounterChannelName	No	STRING		"`<module>`.ShutDownCounter"	Conto alla rovescia batMON entro il quale l'arresto deve essere completato
bootCounterChannelName	No	STRING		"`<module>`.BootCounter"	Conto alla rovescia batMON entro il quale l'avvio del sistema deve essere completato
wakeUpEventChannelName	No	STRING		"`<module>`.WakeUpEvent"	Evento di riattivazione batMON
requestEnergySaveChannelName	No	STRING		"`<module>`.RequestEnergySave"	Latch BOOL: viene impostato non appena, dall'avvio del modulo, è stato richiesto almeno una volta il risparmio energetico (modalità ECO, fronte di spegnimento KL15 in funzionamento AlwaysOn o comando di arresto confermato); reset solo al riavvio del modulo
aboutToShutDownChannelName	No	STRING		"`<module>`.AboutToShutDown"	Canale booleano batMON per la notifica dell'imminente arresto
criticalPowerStateChannelName	No	STRING		"`<module>`.CriticalPowerState"	Canale booleano batMON per la notifica di uno stato di tensione critico
lowPowerStateChannelName	No	STRING		"`<module>`.LowPowerState"	Canale booleano batMON per la notifica di uno stato di tensione bassa
firmwareVersionsChannelName	No	STRING		"`<module>`.FirmwareVersion"	Canale STRING con le informazioni sulle versioni FW e PIC FW
wakeUpTime	No	INT	600 ... 7200	3600	Tempo di riattivazione batMON [s]
measurementTime	No	INT	30 ... 300	60	Intervallo di misura batMON [s]
shutDownTime	No	INT	30 ... 120	90	Tempo di arresto batMON [s]
bootTime	No	INT	60 ... 120	900	Tempo di boot batMON [s]
voltageDropDelayTime	No	INT		10	Tempo di tolleranza per cali di tensione batMON [s]
voltageAlwaysOnMV	No	INT	(voltageAlwaysOffMV + 2000) ... 150000	23000	Soglia di accensione funzionamento continuo batMON [mV]
voltageAlwaysOffMV	No	INT	18500 ... (voltageAlwaysOnMV - 2000)	20500	Soglia di spegnimento batMON [mV]
canIdValues123	No	INT	CAN ID valido/univoco	120	CAN ID batMON per il messaggio (U_Sup,I_Sup,T_MOS)
canIdValues456	No	INT	CAN ID valido/univoco	121	CAN ID batMON per il messaggio (T_bM)
canIdStatus	No	INT	CAN ID valido/univoco	125	CAN ID batMON per il messaggio di stato
canIdSetRtcRXD	No	INT	CAN ID valido/univoco	10	CAN ID batMON per l'impostazione dell'RTC
canIdSetRtcTXD	No/Scartato	INT	CAN ID valido/univoco	11	CAN ID batMON per l'impostazione dell'RTC (conferma)
canIdParameter1	No	INT	CAN ID valido/univoco	130	CAN ID batMON per il primo Parameter Report Frame
canIdParameter2	No	INT	CAN ID valido/univoco	131	CAN ID batMON per il secondo Parameter Report Frame
canIdParameter3	No	INT	CAN ID valido/univoco	132	CAN ID batMON per il terzo Parameter Report Frame

Parameter Enums

Stato del plug-in (OperatingMode)

Valore	Enum	Stato
0	`bsInit`	Inizializzazione
1	`bsBoot`	Avvio
2	`bsBootInternCom`	Avvio: comunicazione interna
3	`bsSynchronizeRtc`	Avvio: sincronizzazione RTC
4	`bsGetFirmwareVersion`	Avvio: lettura versione firmware
5	`bsGetHistory`	Avvio: caricamento dati storici
6	`bsGetParameter`	Avvio: lettura parametri
7	`bsUpdateParameter`	Avvio: scrittura parametri
8	`bsWakeup`	Riattivazione
9	`bsRunning`	Funzionamento normale
10	`bsCmdShutdown`	Funzionamento normale: elaborazione del comando di arresto
11	`bsResynchronizeRtc`	Funzionamento normale: risincronizzazione RTC
12	`bsNotifyShutDown`	Annuncio dell'arresto
13	`bsAboutToShutDown`	Arresto avviato
14	`bsPostponeShutDown`	Arresto ritardato
15	`bsShutdown`	Arresto

Stato del dispositivo batMON smartIO

Valore	Significato
0	iniziale dopo un avvio a freddo / reset
1	Standby (monitoraggio del timer di stato di riposo, delle tensioni, del morsetto 15, ...)
2	Acceso (MOSFET acceso, monitoraggio della tensione di ingresso)
3	Avvio del sistema (attesa dell'avvio del sistema)
4	Monitoraggio (attesa della condizione di arresto del sistema)
5	Spegnimento (attesa dello spegnimento del sistema)
6	Spento (MOSFET spento, i condensatori vengono scaricati)

Errore di configurazione

Valore	Enum	Significato
-3	`VoltageAlwaysOnTooHigh`	voltageAlwaysOnMV troppo alto
-2	`VoltageAlwaysOnTooLow`	voltageAlwaysOnMV troppo basso
-1	`VoltageAlwaysOffTooLow`	voltageAlwaysOffMV troppo basso
0	`OK`	OK
1	`WrongMeasurementTime`	measurementTime errato
2	`WrongShutdownTime`	shutDownTime errato
3	`WrongBootTime`	bootTime errato
4	`WrongWakeUpTime`	wakeUpTime errato
5	`WrongVAlwaysOn`	voltageAlwaysOnMV errato
6	`WrongVAlwaysOff`	voltageAlwaysOffMV errato
7	`WrongVoltageDropDelayTime`	voltageDropDelayTime errato

Stato della batteria

Valore	Significato
0	sconosciuto
1	permanentemente acceso
2	modalità di risparmio energetico
3	permanentemente spento
4	permanentemente spento (al di sotto della tensione di accensione dell'alimentatore)

Stato del morsetto 15

Valore	Significato
0	sconosciuto/non presente
1	fronte di accensione
2	fronte di spegnimento

Evento di riattivazione

Valore	Enum	Significato	Modalità operativa successiva
0	`eWakeUp_none`	nessun evento	non definita
1	`eWakeUp_KL15_ON`	Fronte di accensione del morsetto 15	Prelievo dei dati storici + funzionamento continuo
2	`eWakeUp_Ubatt_Always_OFF`	U_batt sotto la soglia Always-OFF	Allarme + arresto
3	`eWakeUp_Ubatt_Always_ON`	U_batt sopra la soglia Always-ON	Prelievo dei dati storici + funzionamento continuo
4	`eWakeUp_Ubatt_Timer`	Riattivazione periodica in modalità di risparmio energetico (timer)	Prelievo dei dati storici + modalità di risparmio energetico
5	`eWakeUp_Ubatt_LowPower`	(obsoleto)	Prelievo dei dati storici + modalità di risparmio energetico
6	`eWakeUp_CAN_Timer`	Riattivato dopo sospensione richiesta attivamente via CAN	Prelievo dei dati storici + funzionamento continuo

Evento di arresto

Valore	Enum	Significato	Descrizione
0	`eShutdown_none`	nessuno	nessun evento
1	`eShutdown_KL15`	Morsetto 15	Arresto tramite il morsetto 15 (ad es. chiave di accensione)
2	`eShutdown_Ubatt_Always_OFF`	U_batt sotto la soglia Always-OFF	Arresto, poiché U_batt è scesa sotto il valore di soglia Always-OFF
3	`eShutdown_CAN`	Messaggio CAN bus	Arresto a causa di un messaggio CAN bus
4	`eShutdown_OverCurrent`	Sovracorrente (errore)	Arresto a causa del superamento della corrente
5	`eShutdown_OverTemperature`	Sovratemperatura (errore)	Arresto a causa del superamento della temperatura
6–8	—	RISERVATO
9	`eShutdown_MOSFET_Failure`	Guasto del MOSFET (errore)	Arresto a causa di un guasto del MOSFET
10	`ePowerOff_KL15_Ubatt_Always_OFF`	Morsetto 15 e soglia Always-OFF	Arresto, poiché U_batt è scesa sotto il valore di soglia Always-OFF (morsetto 15 presente)
11	`ePowerOff_ECO_Mode`	Modalità Eco	Arresto dopo la misura, U_batt al di sotto della soglia Always-ON
12	`ePowerOff_Underrange_Intrexis`	Sottosoglia	Tensione inferiore alla tensione di accensione del MOSFET
15	`eShutdown_Unknown`	sconosciuto	evento di arresto sconosciuto

Funzioni Call-Interface

requestDelayedShutdown

Funzione per il ritardo dell'arresto

Parametro	Tipo	Descrizione
sender	STRING	Identificativo univoco del mittente (ad es. istanza del modulo)
delay	INT	Ritardo [ms] < 64k

Informazioni sul modulo

Informazione	Valore
Autore	optiMEAS GmbH
da smartCORE	0.101
Tipo di modulo	Producer e Consumer (request energy save)
Dipendenze	smartMODULE "canbus" o "candbc" (su smartDEVICES), interfaccia CAN bus funzionante (sulle altre piattaforme)
