Das OSF-Format – Einleitung​

OSF ist als universelles Streaming-Format für Mess- und Prozessdaten konzipiert. Es beantwortet die wesentlichen Fragen moderner Datenerfassung: Wie lassen sich kontinuierlich strömende Daten verlustfrei speichern? Wie bleibt das Format offen und erweiterbar, ohne unnötige Komplexität? Und wie verbindet man die Anforderungen von Embedded-Systemen mit der Effizienz leistungsfähiger Analyseplattformen?

Aktuell liegt OSF in der Version 4 vor, während Version 5 sich in der Implementierung befindet. Obwohl sich OSF4 und OSF5 nur in wenigen Punkten unterscheiden, haben wir uns bewusst für einen Versionssprung entschieden: Vor allem der Umstieg auf ein neues Header-Format (JSON als Standard) und die vereinfachte Handhabung des Steuerbytes in den Daten rechtfertigen diese neue Hauptversion. Gleichzeitig bleibt OSF5 vollständig abwärtskompatibel zu OSF4 und kann dessen Dateien – bis auf wenige Detailunterschiede – ohne Einschränkungen lesen und verarbeiten.

Was OSF im praktischen Einsatz leistet​

OSF ist entwickelt für die Realität moderner Messsysteme: Datenströme, die kontinuierlich fließen, schnell erfasst und sicher gespeichert werden müssen. Dabei steht eines im Mittelpunkt: lückenlose Aufzeichnung ohne Datenverlust, selbst wenn Systeme abrupt herunterfahren oder die Stromversorgung unterbrochen wird.

Doch OSF endet nicht beim Schreiben: Es ist ebenso für die weiterführende Verarbeitung optimiert. Statt einzelne Werte nacheinander zu speichern, legt OSF Daten blockweise ab. Das ermöglicht:

  • effizientes und schnelles Speichern selbst bei hohen Datenraten,
  • schnelles Laden und Auswerten großer Datenmengen,
  • konsistente Strukturen, die sowohl auf Embedded-Systemen als auch auf Analyseplattformen performant funktionieren.

Vorteile auf einen Blick:​

  • Verlustfreie, kontinuierliche Datenaufzeichnung auf Embedded-Geräten.
  • Robustheit gegen Stromausfall oder unerwartetes Abschalten.
  • Effiziente Blockstruktur für schnelles Speichern und Laden.
  • Flexibel für alle zeitbezogenen Daten: Einzelwerte, Vektoren, Matrizen, Bilder und Audiodaten.
  • Offen und einfach zu implementieren mit klarer Struktur.
  • Einheitlich – ein Format für Edge, Labor und Cloud.
  • Optionales Integritätsprofil (ab OSF5) mit drei Stufen – none, crc, signed: Blockweise CRC32C-Erkennung von Datenkorruption, eine Ed25519-Signaturkette sowie X.509/PKI-gestützte Verifizierbarkeit durch Dritte. Siehe OSF5-Integritätsprofil; Konzeptpapier: doi.org/10.5281/zenodo.21227941.

OSF ist damit nicht nur ein Speicherformat, sondern ein Werkzeug, um Datenströme verlustfrei und effizient über ihren gesamten Lebenszyklus zu begleiten – vom ersten Messwert bis zur Analyse.

Eine offene Lösung für zeitbezogene Daten​

Die Antwort von OSF auf diese Anforderungen ist eine klare, offene Struktur, die für OSF4 und OSF5 gleichermaßen gilt:

  • Magic Header zur Identifikation und schnellen Verarbeitung.
  • Metablock (XML oder JSON) zur Beschreibung von Kanälen, Datentypen und Kontextinformationen.
  • Binäre Datenblöcke für kontinuierliches, robustes Streaming.
  • Blockorientierte Speicherung, um große Daten effizient zu schreiben und schnell wieder zu laden.

Grundsätzliche OSF Dateistruktur​

Die Kernarchitektur ermöglicht es, alle zeitbezogenen Daten in einer einzigen, konsistenten Format abzulegen. OSF ist offen dokumentiert, leicht zu implementieren und von Edge-Geräten bis zur Cloud skalierbar.

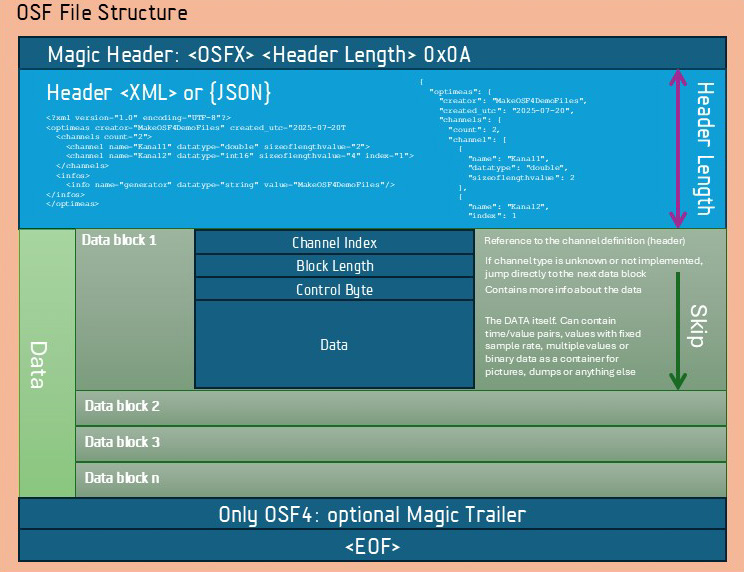

OSF Dateistruktur.

Was bei OSF5 anders ist​

  • JSON als Standard für den Header (mit Rückwärtskompatibilität zu OSF4/XML).
  • Vereinfachte Nutzung des Steuerbytes im Datenblock für geringeren Implementierungsaufwand.
  • Wegfall des Trailers zugunsten einer klareren Dateistruktur.
  • Flexible Magic Header (OSF4, OSF5, OCEAN_STREAM_FORMAT4, OCEAN_STREAMING_FORMAT4) mit automatischer Erkennung von XML (<) oder JSON ({).

Im Folgenden wird beschrieben, was OSF als Format ausmacht – allgemeingültig für OSF4 und OSF5. Details zu spezifischen Funktionen und zu Vektor- oder Matrix-Kanälen finden sich in eigenen Dokumenten.

Dieses Dokument ist lizenziert unter CC BY 4.0. Namensnennung: optiMEAS GmbH und optiMEAS Switzerland GmbH.
