smartCORE Konfiguration

Übersicht

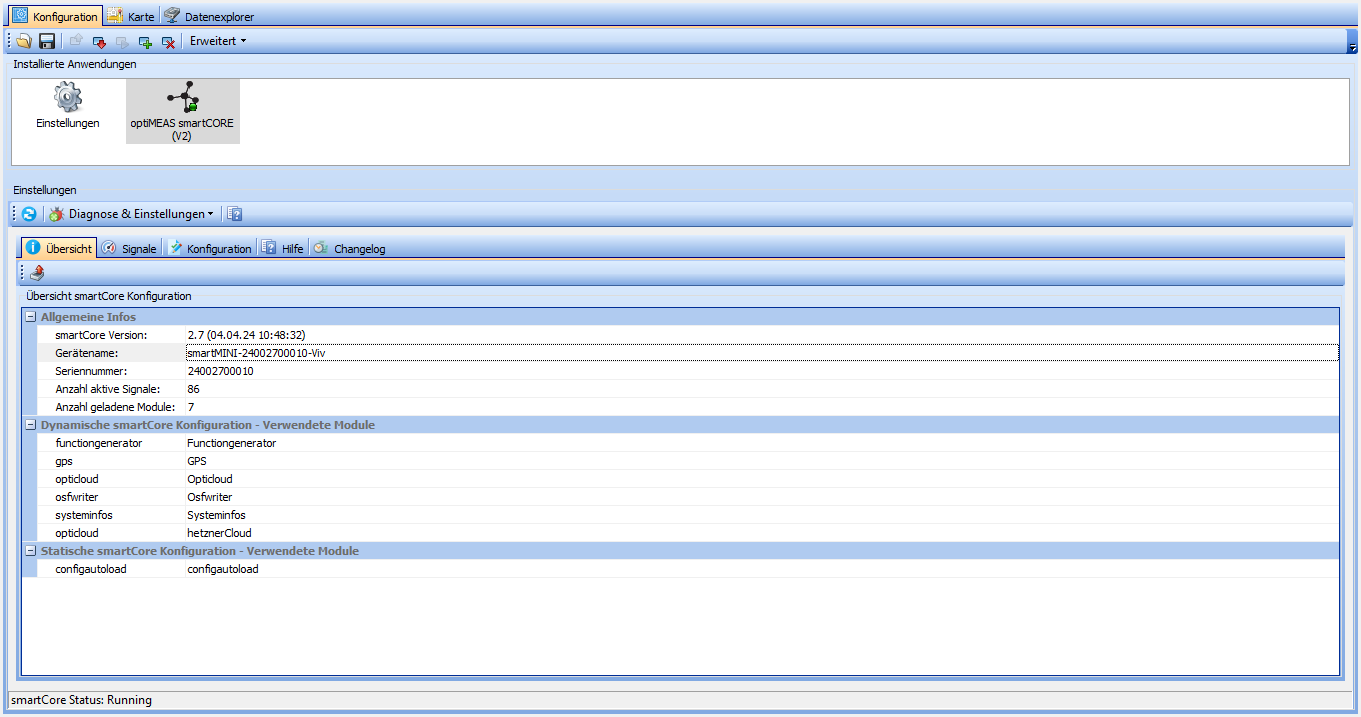

Im Übersicht-Reiter finden Sie grundlegende Informationen über ihr smartCORE Gerät. So ist hier z.B. die installierte Version des smartCOREs und die Seriennummer des Geräts vermerkt, aber auch verwendete Module können auf einen Blick ermittelt werden.

Diagnose & Einstellungen

Unter dem Punkt "Diagnose & Einstellungen" finden Sie drei Optionen:

Option	Beschreibung
CAN Bus Traffic anzeigen	Öffnet ein Popup, in dem der aktuelle CAN Bus Traffic angezeigt wird.
Geräte Logs anzeigen	Öffnet ein Popup, in dem die Logs des Gerätes gelesen und gefiltert werden können.
DBC Vorlagen bearbeiten	Öffnet ein Popup, in dem die in optiCONTROL hinterlegten DBC-Vorlagen bearbeitet werden können.

Signale

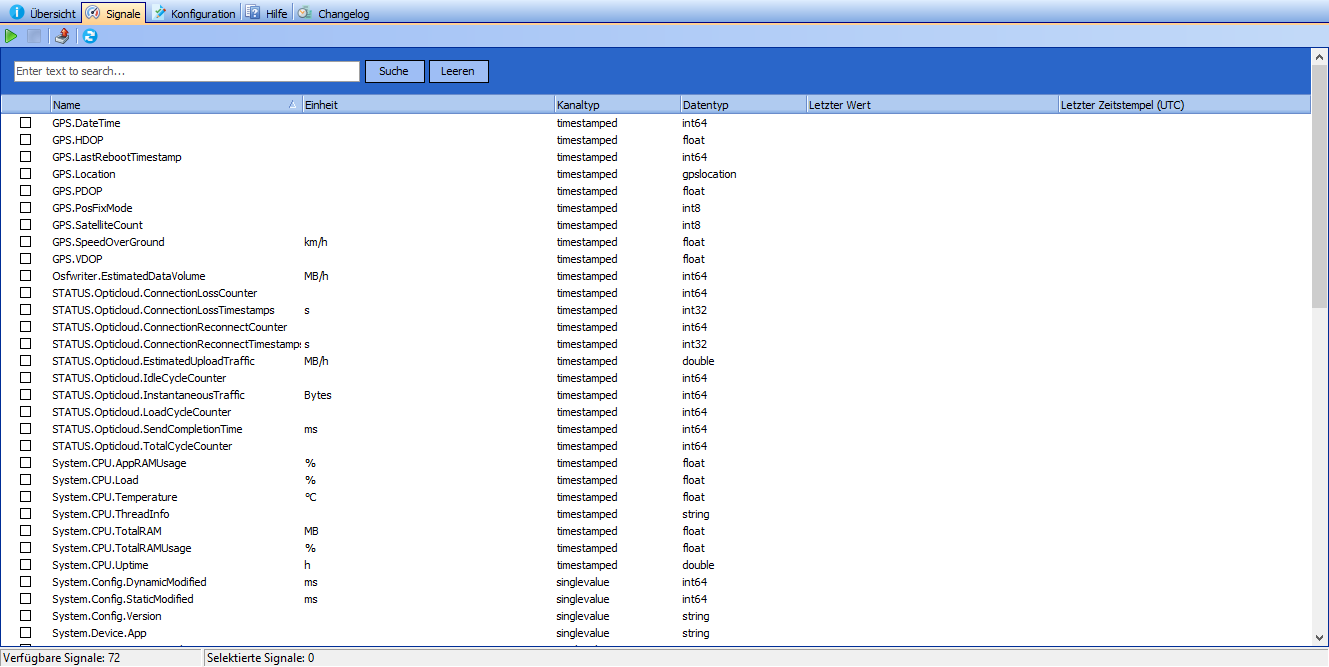

Im "Signale"-Reiter werden alle Signale aufgelistet, die vom smartCORE produziert werden.
Durch Anwählen von Signalen und Klicken des "Play"-Knopfs, können die aktuellen Werte der gewählten Signale angezeigt werden. Dieser Wert aktualisiert sich mit einer Frequenz von 1Hz.
Mithilfe des Eingabefelds kann die List nach Signalnamen gefiltert werden und mit einem Klick auf den Export-button , kann die Liste als Exceldatei exportiert werden.

Konfiguration

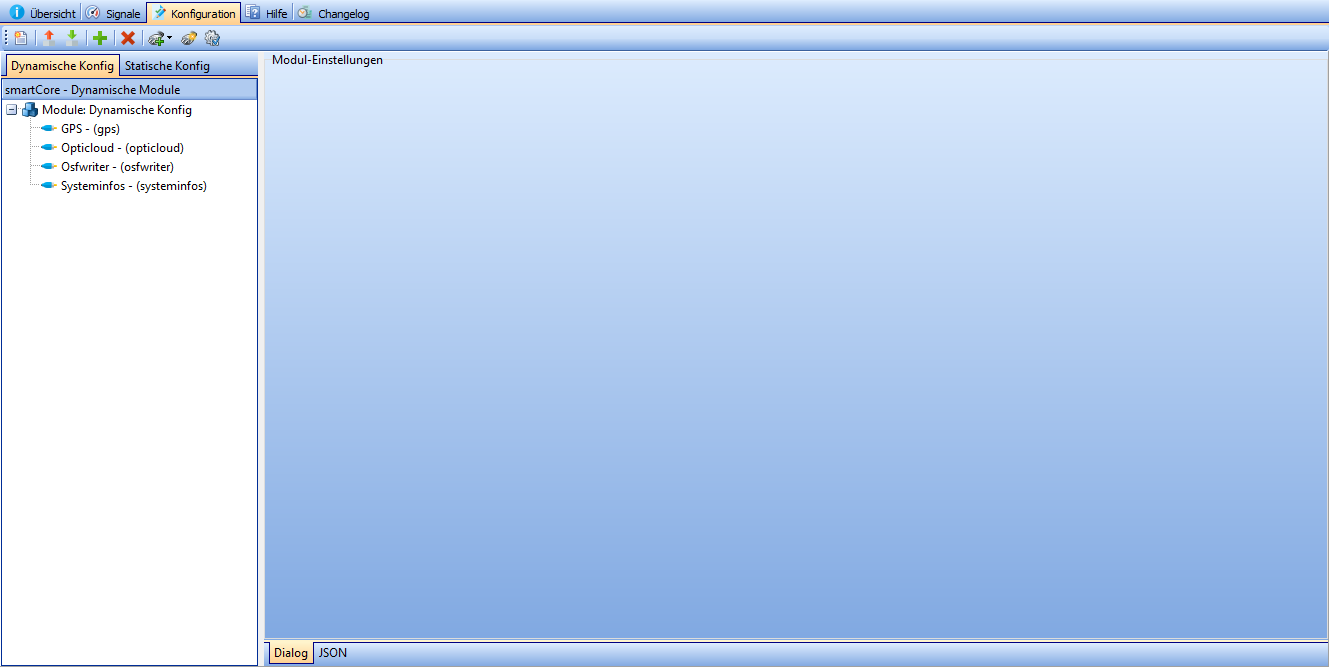

Im Reiter Konfiguration lassen sich smartCORE Module verwalten und einrichten.
Mithilfe des Konfigurations-Assistenten lassen sich typische Systeme schnell und einfach aufsetzen, aber jedes Detail kann selbst angepasst werden.
Falls Sie eine Flotte von Geräten einrichten wollen, lassen sich bereits konfigurierte Module als Vorlage speichern und für jedes nachfolgende Gerät per Knopfdruck hinzufügen.

hinweis

Der Bereich "Statische Konfig" ist schreibgeschützt und wird in der Regel nur von optiMEAS Mitarbeiter*innen verwendet.

Icon	Beschreibung
	Konfigurations-Assistenten starten
	Aktuelle Konfiguration in Datei schreiben
	Konfiguration aus Datei importieren
	Modul hinzufügen
	Modul entfernen
	Fügt das Modul der gewählten Vorlage der Konfig hinzu
	Vorlage erstellen
	Vorlage bearbeiten

Jedes Modul kann über eine JSON Eingabe eingerichtet werden und für die meisten Module stellt optiMEAS auch einen grafischen Einrichtungsdialog zur Verfügung. Die grafische Konfiguration der beliebtesten Module ist in folgendem Abschnitt dokumentiert.
Im Titel jedes Abschnittes wird auf die weitergehende Dokumentation des Modules verlinkt.

tipp

Dieser Bereich ist noch in Arbeit. In Zukunft werden Sie hier Infos zur Konfiguration von weiteren Modulen finden. Informationen über die JSON-Einrichtung von Modulen finden Sie hier.

Canbus

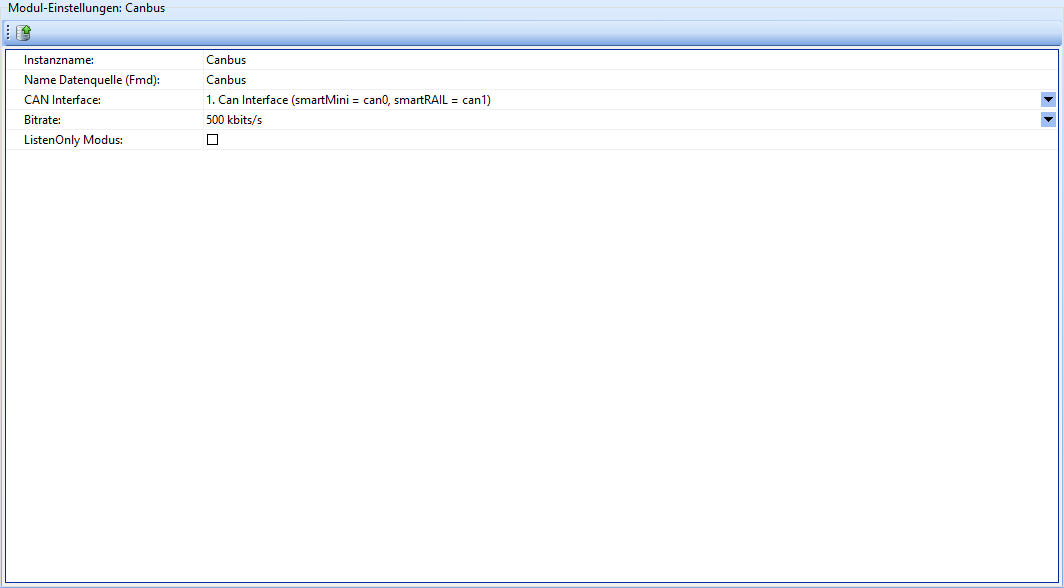

Das Canbus Modul stellt die CAN-Bus Hardware Schnittstelle via Fast Message Dispatcher zur Verfügung.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Name Datenquelle (Fmd)	Benutzerdefinierter Name der Datenquelle.
CAN Interface	Welches CAN Interface durch dieses Modul überwacht werden soll.
Bitrate	Die Bitrate des CAN Bus.
ListenOnly Modus	Falls aktiviert verhält sich das smartCORE Gerät als passiver Mithörer.

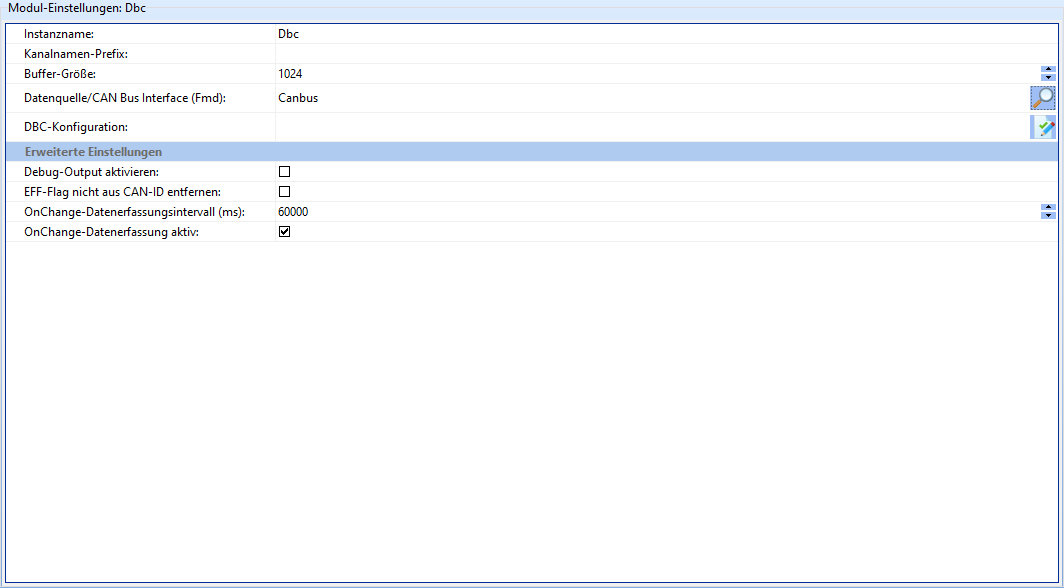

Dbc

Das Dbc Modul stellt einen DBC Parser via Fast Message Dispatcher zur Verfügung.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Kanalnamen-Prefix	String mit dem alle die vom Modul produziert werden Kanäle anfangen sollen.
Datenquelle/CAN Bus Interface (Fmd)	Welches CAN Bus Interface ausgewertet werden soll.
DBC-Konfiguration	Textfeld, in das die zu verwendende DBC-Konfiguration eingetragen werden kann.
Debug-Output aktivieren	Falls aktiviert, werden Debuginformationen in die smartCORE Logs geschrieben. Sollte im Normalbetrieb nicht aktiviert werden.
EFF-Flag nicht aus CAN-ID entfernen	Falls aktiviert, wird die EFF(Extended Frame Format)-Flag nicht aus CAN-IDs entfernt.
OnChange-Datenerfassungsintervall (ms)	Sendet nach dem angegebenen Intervall den aktuellen Wert des Signals, auch wenn er sich nicht geändert hat.
OnChange-Datenerfassung aktiv	Falls aktiviert, werden Daten nur dann in den smartCORE Kanal geschrieben, wenn sich die Daten der CAN Botschaft geändert haben.

EventCounter

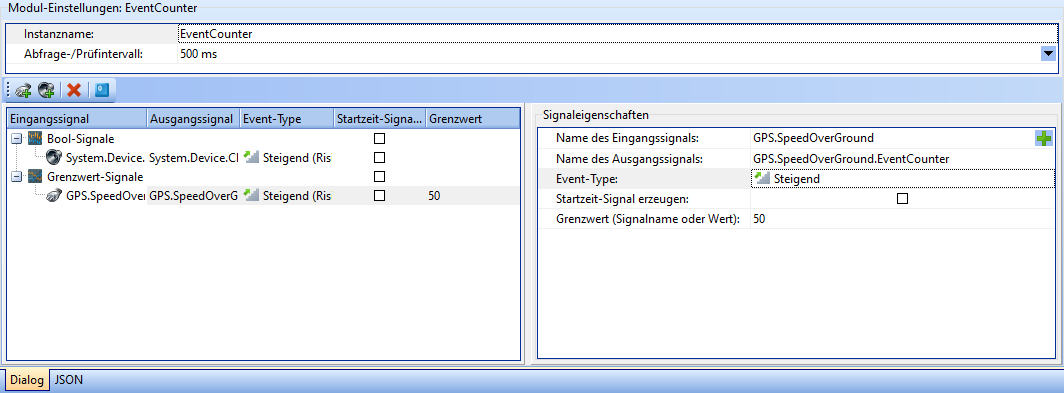

Das EventCounter Modul stellt die Funktionalität um Ereignisse (z.B. Unter/Überschreitungen von Grenzwerten) in Messdaten zu zählen.

Die Einrichtungsoberfläche des EventCounter Moduls ist in drei Bereiche eingeteilt. Im oberen Bereich lassen sich allgemeine Moduleinstellungen konfigurieren:

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Abfrage-/Prüfintervall	Nach welchem Intervall die zugewiesenen Eingangssignale überprüft werden sollen.

Signaltabelle

Im unteren linken Bereich befindet sich die Signaltabelle. Hier werden alle Signale aufgelistet, die vom Modul überwacht werden sollen. Dabei wird zwischen Bool-Signalen und Grenzwert-Signalen unterschieden.

In der oberen linken Ecke des Bereichs befinden sich ein paar Buttons, die der Verwaltung von Signalen dienen:

Icon	Beschreibung
	Fügt ein Bool-Signal hinzu.
	Fügt ein Grenzwert-Signal hinzu.
	Löscht die ausgewählten Zähler-Signale.
	Setzt alle in diesem Modul definierten Counter-Signale auf 0 zurück.

Die Tabelle selbst ist schreibgeschützt und gibt einen Überblick über die Eigenschaften der Zähler-Signale. Diese können durch Klicken ausgewählt und im Signaleigenschaften-Bereich eingerichtet werden. Die Bedeutungen der Spalten ist auch dort erörtert.

Signaleigenschaften

Im unteren rechten Bereich befinden sich die Signaleigenschaften. Hier können die Eigenschaften ausgewählter Zähler-Signale eingerichtet werden.

Feld	Beschreibung
Name des Eingangssignals	Der Name des Signals, welches ausgewertet werden soll.
Name des Ausgangssignals	Der Name des Signals, welches die Ereignisse zählen soll.
Event-Type	Bei welcher Art Ereignis der Zähler erhöht werden soll. Mögliche Werte: Steigend, Fallend, Steigend & Fallend.
Startzeit-Signal erzeugen	Falls aktiviert, wir ein Signal erzeugt, welches angibt, wann die Zählung angefangen hat.
Grenzwert (Signalname oder Wert)	Der Grenzwert, bzw. ein Signal, welches den Grenzwert angibt. Dieses Feld hat keinen Effekt auf Bool-Signale.

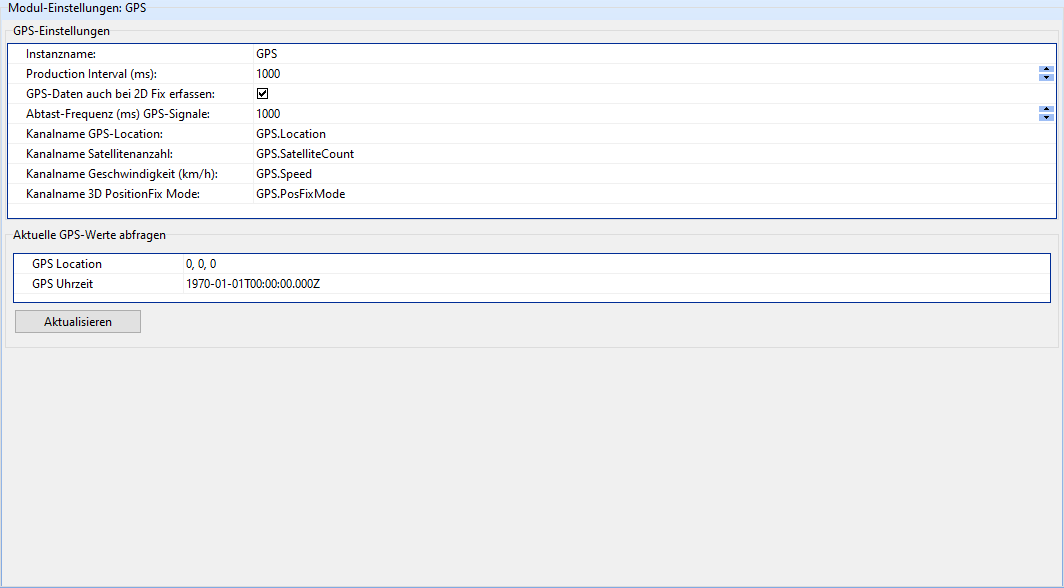

GPS

Das GPS Modul ließt und interpretiert GPS Botschaften von einer seriellen Schnittstelle und produziert GPS Daten in entsprechende smartCHANNELs.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Production Interval (ms)	Die Zeit in ms, nach der neue GPS Daten in die smartCORE Kanäle geschrieben werden sollen.
GPS-Daten auch bei 2D Fix erfassen	Falls aktiviert, werden GPS-Daten auch erfasst, wenn nur Höhen- und Breitengrad ermittelt werden konnten. 3D Fixe sind meistens präziser, aber benötigen Signale von mehr GPS Satelliten.
Abtast-Frequenz (ms) GPS-Signale	Nach welcher Zeit in ms die GPS-Signale neu ausgelesen werden sollen.
Kanalname GPS-Location	Der Name des smartCORE Kanals, in dem die GPS Position ausgegeben werden soll.
Kanalname Satellitenanzahl	Der Name des smartCORE Kanals, in dem die Anzahl der aktuell erfassten GPS Satelliten ausgegeben werden soll.
Kanalname Geschwindigkeit (km/h)	Der Name des smartCORE Kanals, in dem die aktuelle Geschwindigkeit ausgegeben werden soll.
Kanalname 3D PositionFix Mode	Der Name des smartCORE Kanals, in dem der aktuelle 3D PositionFix Modus ausgegeben werden soll. Dieser Wert kann als eine Art Qualitätsindikator interpretiert werden.

Folgende Werte kann der 3D PositionFix Mode annehmen:

Wert	Bedeutung
0	Initialisierung
1	Kein GPS
2	2D Fix
3	3D Fix

Math

Das Math Modul ermöglicht dem smartCORE eine Vielzahl an Berechnungen auf dem Datensatz auszuführen.

tipp

Es wird empfohlen, vor der Arbeit mit dem Math Modul, sich mit der Sprache bekannt zu machen, da diese Sektion nur die Einrichtungsoberfläche des Moduls beschreibt.
Die vollständige Beschreibung der Modulfunktionen finden Sie hier.

Die Konfiguration des Math Moduls ist in vier Reiter aufgeteilt: Formel-Code, Einstellungen, Ressourcen und Log-Ausgaben.

Formel-Code

Der Formel-Code Reiter ist das Herzstück des Math Moduls. Hier werden Formeln programmiert und überprüft. Die Oberfläche ist in zwei Bereiche eingeteilt: Code und Ausgabe der Code-Prüfung.

Code

In der oberen linken Ecke des Code-Bereichs befinden sich ein paar Buttons, die der Bearbeitung des Formel-Codes dienen.

Icon	Beschreibung
	Überprüft die Syntax des Codes. Die Ergebnisse der Prüfung werden im Code-Prüfungs-Bereich angezeigt.
	Löscht die Ausgaben der Code-Prüfung. Dazu gehören auch die Einträge im Variablen-Bereich.
	Öffnet ein Popup, aus dem ein Signal ausgewählt werden kann. Dieses wird dann in den Code eingefügt.
	Kommentiert bzw. auskommentiert den ausgewählten Code.
	Speichert den Code in eine Datei.
	Lädt Code aus einer Datei.
	Öffnet ein Popup, in dem ein Suchbegriff, der im Code gefunden werden sollen, eingegeben werden kann.
	Öffnet ein Popup, in dem ein Suchbegriff und ein Ersatzbegriff eingeben werden können.
	Blendet die Ausgabe der Code-Prüfung aus.

Unter diesen Buttons befindet sich das Codeeingabefeld. Dieses ist ein Freitextfeld.

tipp

Informationen über die Syntax der Sprache finden Sie in der Dokumentation des Moduls.

Ausgabe der Code-Prüfung

In diesem Bereich werden die Ergebnisse der Syntax-Prüfung des Codes angezeigt. Standardmäßig ist dieser Bereich eingeklappt und öffnet sich, wenn ein Fehler gefunden wird.
Sollte alles in Ordnung sein, wird "OK" auf einem grünen Hintergrund ausgegeben.
Falls Fehler gefunden werden, wird die Art des Fehlers, sowie der Ausdruck, in dem der Fehler gefunden wurde, ausgegeben. Der Hintergrund wird rot.

info

Da das Math-Modul aktuell noch eine Vorschau ist, kann es sein, dass die Version der Mathematik-Bibliothek in optiCONTROL nicht mit der Version im smartCORE übereinstimmt. In solch einem Fall kann die Code-Prüfung fälschlicherweise einen Fehler, bzw. ein OK ausgeben.
Stellen Sie deswegen bitte sicher, dass sich optiCONTROL auf dem neuesten Stand befindet.

Einstellungen

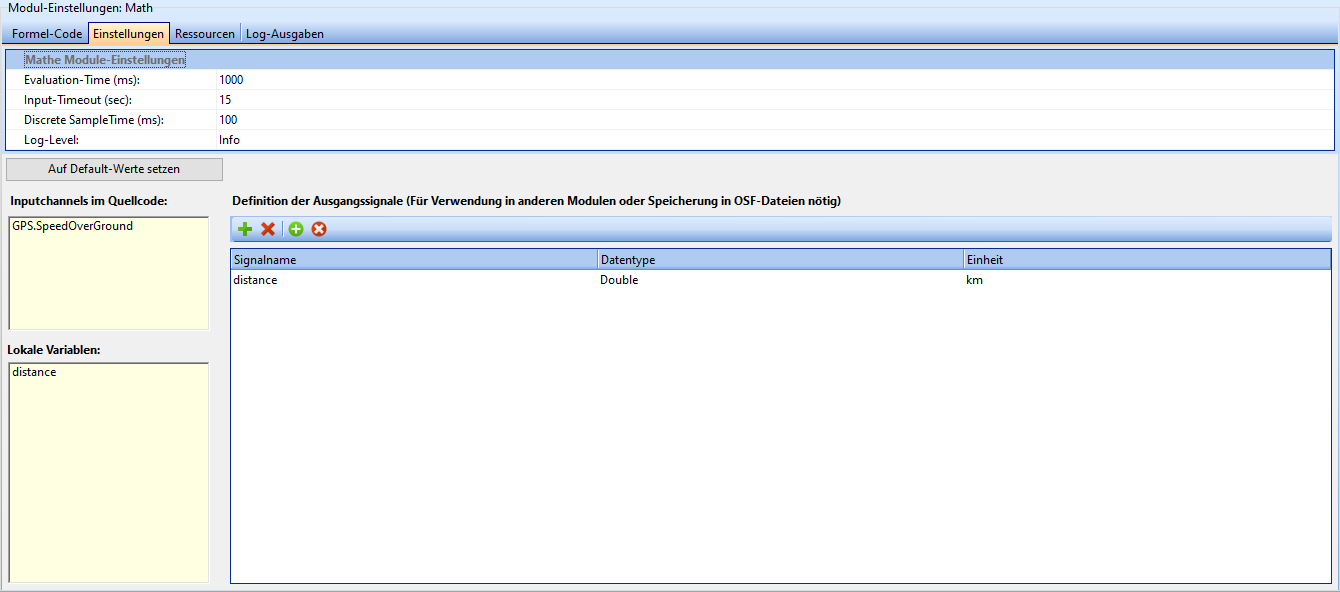

In dem Einstellungen-Reiter befinden sich allgemeine Einstellungen des Moduls, sowie die im Code verwendeten Variablen und die Definition der Ausgangssignale.

Feld	Beschreibung
Storage-Prefix	Einige Funktionen können Parameter persistent auf dem Gerät speichern. Standardmäßig werden diese als unsichtbare Signale erstellt. Falls Sie Zugriff auf diese Signale benötigen, können Sie hier einen neuen Prefix eingeben, unter dem die Parameter zu finden sein sollen.
Evaluation-Time (ms)	Zeit, nachdem die Formeln evaluiert werden sollen.
Input-Timeout (sec)	Timeout, nach dem nicht mehr auf Kanaldaten gewartet, sondern die Berechnung unter Zuhilfenahme des letzten Kanalwertes fortgesetzt wird
Discrete SampleTime (ms)	Stützweite des zugrundeliegenden zeitlichen Gitters, über dem die zeitdiskrete Berechnung/Auswertung rekursiver Formelteile erfolgt

Mithilfe des "Auf Default-Werte setzen"-Buttons unter den Einstellungen, lassen sich die Einstellungen auf ihre Standardwerte zurücksetzen.

tipp

Mehr Informationen über die Parameter des Moduls finden Sie in der Dokumentation des Moduls.

Variablen

In diesem Bereich werden nach einer Syntaxprüfung im Code gefundene lokale Variablen, sowie Inputchannels aufgelistet. Diese Listen sind schreibgeschützt und dienen lediglich um eine bessere Übersicht über den Code zu geben.

tipp

Mithilfe dieses Bereiches kann auch sichergestellt werden, dass z.B. durch Tippfehler keine ungültigen Variablen angelegt werden.

Definition der Ausgangssignale

In der oberen linken Ecke des Ausgangssignale-Bereichs befinden sie ein paar Buttons, die der Definition von Ausgangssignalen dienen.

Icon	Beschreibung
	Fügt ein Ausgangssignal hinzu.
	Entfernt das ausgewählte Ausgangssignal.
	Fügt alle fehlende Outputchannels aus dem Quellcode hinzu.
	Entfernt alle Signale, die nicht im Quellcode enthalten sind.

Der Haupteil des Ausgangssignale-Bereichs ist eine Tabelle, in der Ausgangssignale aufgelistet werden. Hier kann für jedes Signal der Name, Datentyp, sowie physikalische Einheit eingerichtet werden.

tipp

Mehr Informationen zu den Datentypen finden Sie in der Dokumentation der smartCORE Kanälen.

Ressourcen

Im Ressourcen-Reiter können statische Ressourcen hinterlegt werden, die später vom Math Modul für Berechnungen verwendet werden können, z.B. eine Lookup-Tabelle.

Icon	Beschreibung
	Neue Ressource hinzufügen (Öffnet Dropdown).
	Ausgewählte Ressource entfernen.

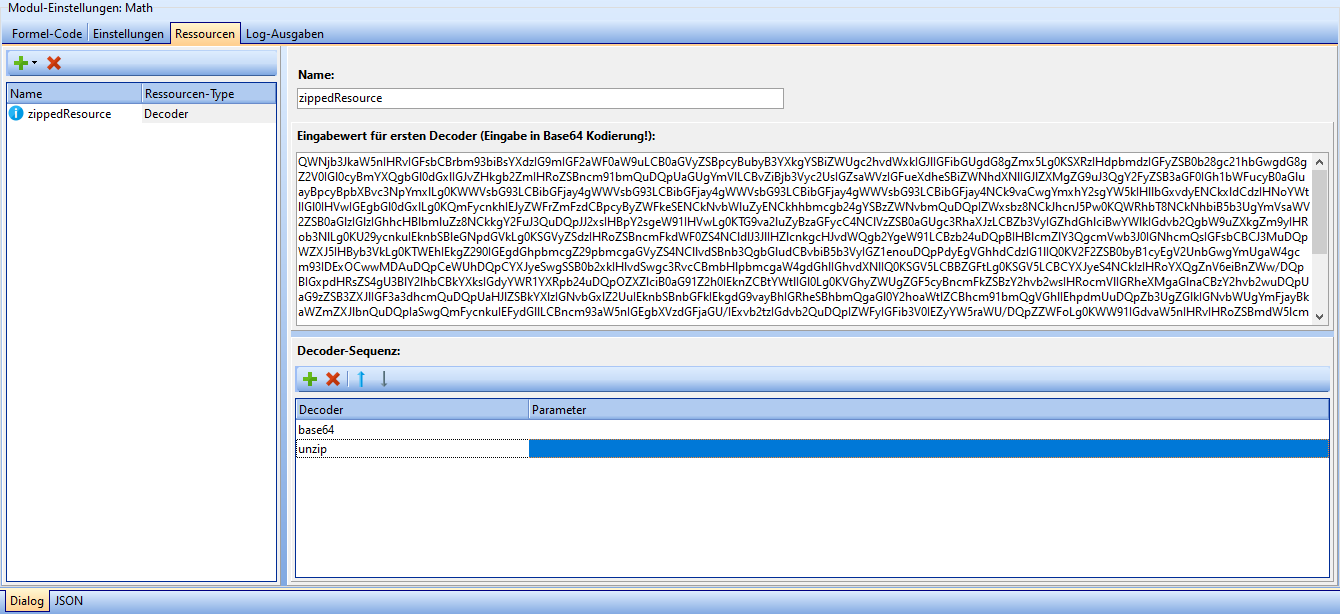

Aktuell werden drei verschiedene Arten von Ressourcen unterstützt: JSON-, Text- und Decoder-Ressourcen. Jeder Ressource muss ein eindeutiger Name zugeteilt werden. Je nach Ressourcenart ist der Eingabedialog anders gestaltet:

1. JSON-Ressourcen werden in ein JSON-Textfeld eingegeben, dessen Syntax automatisch überprüft wird.
2. Text-Ressourcen werden in ein Freitextfeld eingegeben.
3. Decoder-Ressourcen werden in ein Freitextfeld eingegeben, unter welchem die Decoder-Sequenz angelegt werden kann.
   Durch Klicken des +-Buttons lässt sich ein neuer Decoder hinzufügen und durch Klicken des X-Buttons die ausgewählten Decoder entfernen. Mithilfe der Pfeil-Buttons können Decoder in der Sequenz eine Position nach oben oder unten geschoben werden.
   Durch Klicken eines Eintrages in der "Decoder"-Spalte lässt sich die Art des Decoders ändern. In der "Parameter"-Spalte können evtl. Parameter für den Decoder eingegeben werden.

tipp

Mehr Informationen zu Ressourcen finden Sie in der Dokumentation des Moduls.

Log-Ausgaben

Im Log-Ausgaben-Reiter werden Nachrichten und Debug-Informationen vom Modul angezeigt. Diese sind meist nicht notwendig, um das Modul in Betrieb zu nehmen.
Durch Klicken des "Logs löschen"-Buttons kann das Ausgabefenster geleert werden.

optiCLOUD

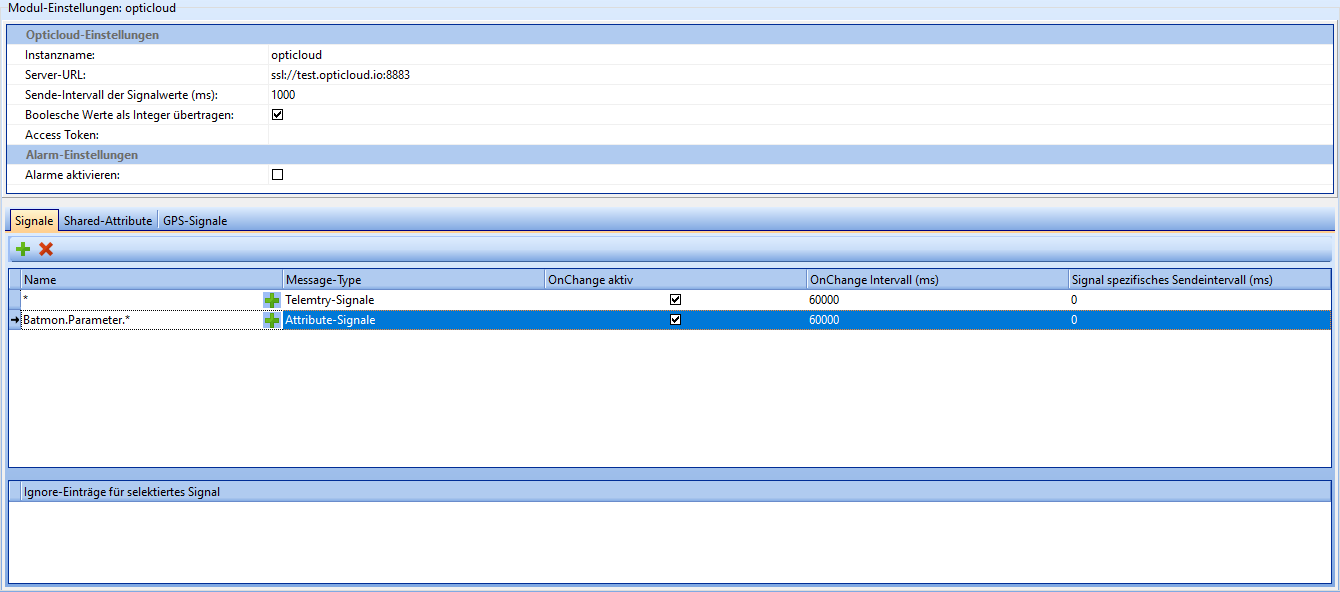

Das optiCLOUD Modul verwaltet die Verbindung zwischen smartCORE und optiCLOUD.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Server-URL	Die URL der optiCLOUD Instanz, mit der kommuniziert werden soll.
Sende-Intervall der Signalwerte (ms)	In welchem Intervall Echtzeitdaten an optiCLOUD übermittelt werden sollen. Beeinflusst nicht die Sendefrequenz von hochaufgelösten historischen Daten (.osf Dateien).
Boolsche Werte als Integer übertragen	Falls aktiviert, werden Boolsche Werte (Wahr/Falsch) als ganze Zahl (1/0) übertragen.
Broker-UserID (AccessToken)	AccessToken der dem Gerät in optiCLOUD zugewiesen wurde. Ohne validen Token ist keine Verbindung möglich.
Alarme aktivieren	Falls aktiviert, werden von anderen Modulen (z.B. diagnostics) generierte Alarme an optiCLOUD übertragen.

Signale

In dieser Sektion kann spezifiziert werden, welche Signale an optiCLOUD gesendet werden sollen. Durch verwenden des * Platzhalters können Gruppen von Signalen, die mit dem gleichen Namen beginnen ausgewählt werden.

Feld	Beschreibung
Name	Namen der Signale, die übertragen werden sollen. Hier kann * als Platzhalter verwendet werden.
Message-Type	Telemetry-Signale/Attribute-Signale/Als Telemetry und Attribute senden
OnChange aktiv	Falls aktiv, werden Signale nur übermittelt, falls sich ihr Wert geändert hat.
onChange Intervall(ms)	Sendet nach dem angegebenen Intervall den aktuellen Wert des Signals, auch wenn er sich nicht geändert hat.
Signal spezifisches Sendeintervall (ms)	Intervall, nach dem dieses spezifische Signal gesendet werden soll. Falls onChange aktiv ist, sollte dies 0 sein.

Durch Rechtsklicken im "Ignore-Einträge für Signal"-Fenster lassen sich Signale hinzufügen, die nicht in optiCLOUD übertragen werden sollen, selbst wenn sie unter den Platzhaltern des Signale-Fensters einbegriffen wären.

Shared-Attribute

In dieser Sektion können Shared-Attribute definiert und eingerichtet werden. Shared-Attribute sind Werte, die nicht von Messdaten bestimmt sind und deren Historie nicht aufgezeichnet wird. Shared-Attribute lassen sich sowohl vom smartCORE, als auch von optiCLOUD aus ändern und können verwendet werden, um zwischen den Beiden zu kommunizieren. Dies ermöglicht z.B. das Ändern von Einstellungen, ohne dass das Gerät neu konfiguriert werden muss.

Feld	Beschreibung
Name	Name des Attributs.
Datentype	Datentyp des Attributs. Mögliche Werte: Boolean, Integer, Double, String.
Einheit	Physische Einheit des Attributs.
Wert persistent speichern	Falls aktiviert, wird der letzte Wert des Attributs im Gerät gespeichert. Dies ist z.B. nützlich, falls nach einem Geräteneustart keine Verbindung zu optiCLOUD aufgebaut werden kann.
Buffer-Größe	Die Größe des Puffers, für die Historie des Attributs. Muss im Regelfall nicht angepasst werden.

GPS-Signale

In dieser Sektion können GPS-Signale, die an optiCLOUD übertragen werden sollen, definiert werden. GPS-Signale stammen meist aus dem GPS Modul, können jedoch auch vom Math Modul generiert, oder von anderen Geräten ausgelesen werden.

Mithilfe des "Plus"-Buttons kann ein neues GPS-Signal hinzugefügt werden und mit dem "X"-Button das ausgewählte Signal gelöscht werden.
Für optiCLOUD müssen den drei Koordinaten, aus denen ein GPS-Signal besteht, eindeutige Namen zugeordnet werden. Standardmäßig lauten diese "Longitude", "Latitude" und "Altitude".

Feld	Beschreibung
GPS-Location Signal	smartCORE Signal, welches an optiCLOUD übertragen werden soll.
Name Longitude	Welcher Name der Longitude-Wert in optiCLOUD tragen soll.
Name Latitude	Welcher Name der Latitude-Wert in optiCLOUD tragen soll.
Name Altitude	Welcher Name der Altitude-Wert in optiCLOUD tragen soll.

Osfwriter

Das Osfwriter Modul ist dafür zuständig, von Sensoren aufgezeichnete Daten in OSF Dateien zu schreiben.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Datei-Tag	Kennzeichen der von dieser Instanz erstellten Dateien
Struktur von Dateiname	Bestimmt die Struktur der Dateinamen, sowie den Ablageort auf dem Gerät. Hier können <date> und <time> als Platzhalter eingefügt werden.
Bedingung um neue Datei zu beginnen	Bestimmt, wonach ermittelt werden soll, ob eine neue OSF Datei angelegt werden soll. Mögliche Werte: Dateigröße, Dauer.
Max. Dateigröße (MB)	Dateigröße in Mb der aktuellen OSF Datei, nach der eine neue OSF Datei angelegt werden soll.
Max. Dateilänge (Sekunden)	Dateilänge in Sekunden der aktuellen OSF Datei, nach der eine neue OSF Datei angelegt werden soll.
Signale in Osf speichern	Welche Signale von dieser Modulinstanz als OSF Datei gespeichert werden sollen. Hier kann * als Platzhalter verwendet werden.

Getriggerte Datenspeicherung

Es ist auch möglich, basierend auf einem externen Auslöser die Speicherung von OSF Daten zu aktivieren. Dies wird z.B. dazu verwendet um im Falle einer Störung höher aufgelöste Daten zu speichern, als im Normalbetrieb.

Feld	Beschreibung
Trigger-Signal (Datentype bool)	Der Name eines boolschen Signals, das die Datenspeicherung auslösen soll.
Pre-Zeit (ms)	Länge des Zeitraums vor dem Trigger-Signal, aus dem Daten in die OSF Datei geschrieben werden sollen.
Post-Zeit (ms)	Länge des Zeitraums nach dem Trigger-Signal, aus dem Daten in die OSF Datei geschrieben werden sollen.

Systeminfos

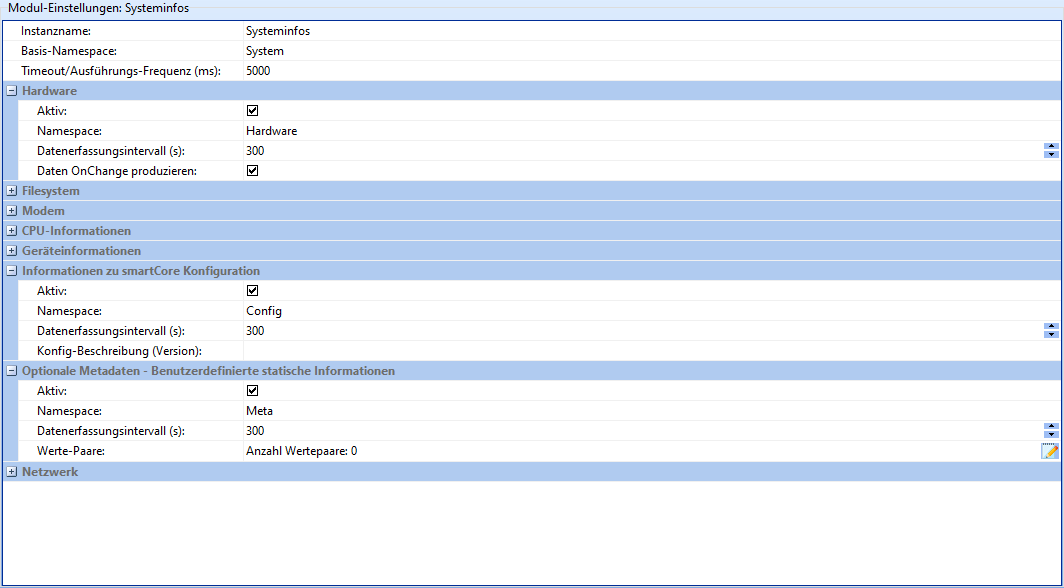

Die Aufgabe des Systeminfos Moduls ist es, Information über die Hardware und Software des Gerätes zur Verfügung zu stellen. Dabei ist es in 8 Sektionen unterteilt, die einzeln aktiviert und konfiguriert werden können.

Da sich einige Felder wiederholen, ist in der folgenden Tabelle jedes Feld nur einmal beschrieben.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Basis-Namespace	String, mit dem alle Kanäle anfangen sollen.
Timeout/Ausführungs-Frequenz	Stellt die maximale Abfragerate der Untermodule ein und darf somit nicht größer als das Datenerfassungsintervall der Untermodule sein. Falls die richtige Frequenz unklar ist, wird empfohlen, die Standardeinstellungen zu verwenden.
Aktiv	Ob entsprechendes Submodul aktiv sein soll.
Namespace	String, mit dem die Kanäle des Submoduls anfangen sollen.
Datenerfassungsintervall (s)	Zeit in Sekunden, nach der neue Daten erfasst werden sollen.
Daten OnChange produzieren	Falls aktiv, produziert Daten nicht nur zu Intervall, sondern auch wenn eine Änderung festgestellt wird.
Status von SD-Karte (sde) überwachen	Ob auch Daten über den externen Speicher erhoben werden sollen.
Konfig-Beschreibung (Version)	Freitextfeld, um die aktuelle Konfigurationsversion des Gerätes zu beschreiben.
Werte-Paare	Durch klicken auf "Bearbeiten" Symbol benutzerdefinierte statische Informationen hinzufügen/entfernen.
Mindest-Dateigröße (kByte)	Dateigröße in kByte, ab der Dateien als Upload gezählt werden sollen.

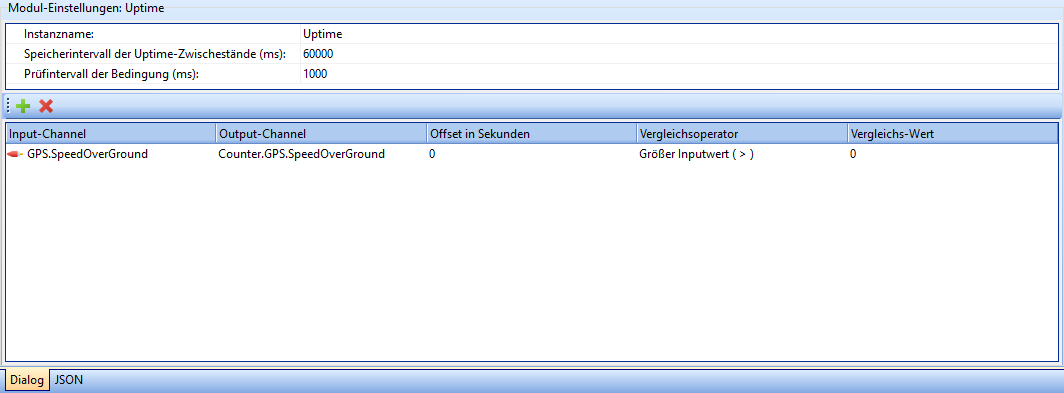

Uptime

Das Uptime Modul ermöglicht es zu bestimmen, wie lange Signale einen bestimmte Werte(-bereiche) annehmen.

Feld	Beschreibung
Instanzname	Der Name der Instanz dieses Moduls. Achtung: Jeder Instanzname muss einzigartig sein.
Speicherintervall der Uptime-Zwischenstände (ms)	Das Intervall in ms, nach dem der Zwischenstand der Uptime-Zähler gespeichert werden soll.
Prüfintervall der Bedingung (ms)	Das Intervall, nach dem überprüft werden soll, ob die Input-Channel die gesetzte Bedingung noch erfüllen.

Mithilfe des +-Buttons lassen sich weitere Kanäle, die überwacht werden sollen, hinzufügen. Durch klicken des X-Buttons, wird der aktuell ausgewählte Kanal aus der Liste entfernt.

Spalte	Beschreibung
Input-Channel	Der Name des Kanals, der überprüft werden soll.
Output-Channel	Der Name des Kanals, in den die Ergebnisse geschrieben werden sollen.
Offset in Sekunden	Der hier eingegebene Wert wird einmalig auf die gezählte Uptime addiert. Dies wird z.B. verwendet, um die bisherige Laufzeit zu der digital erfassten zu addieren.
Vergleichsoperator	Mit welchem Operator der Input-Channel mit dem Vergleichs-Wert verglichen werden soll. Mögliche Werte: Siehe unten.
Vergleichs-Wert	Statischer Wert, mit dem der Input-Channel verglichen werden soll.

Vergleichsoperatoren

Operator	Symbol
Größer-Gleich Inputwert	>=
Kleiner-Gleich Inputwert	<=
Gleich Inputwert	==
Inputwert gleich/ungleich 0	Boolscher Ausdruck
Größer Inputwert	>
Kleiner Inputwert	<
Ungleich des Input-Wertes	!=

Hilfe

Hier finden Sie die im smartCORE hinterlegte Beschreibung für jedes Modul.

Changelog

Hier finden Sie den Changelog des smartCOREs, wie er auf dem Gerät hinterlegt ist. Eine aktuelle Version des Changelogs finden Sie hier.
