Digitaler Zwilling

Das Device ist in optiCLOUD der Kern ihres IoT-Projekts. Es stellt den digitalen Zwilling ihrer realen Anwendung dar und beinhaltet alle damit verbundenen Daten. Da ein Asset in der realen Welt nur durch eine Menge unterschiedlicher Daten genau beschrieben werden kann, so hat auch das Gerät in der Cloud als digitaler Zwilling ebenfalls eine Vielzahl verschiedener Datentypen, die befüllt werden können. Diese verschiedenen Unterbereiche und ihre dahinterliegenden Funktionen und Eigenschaften werden nachfolgend beschreiben:

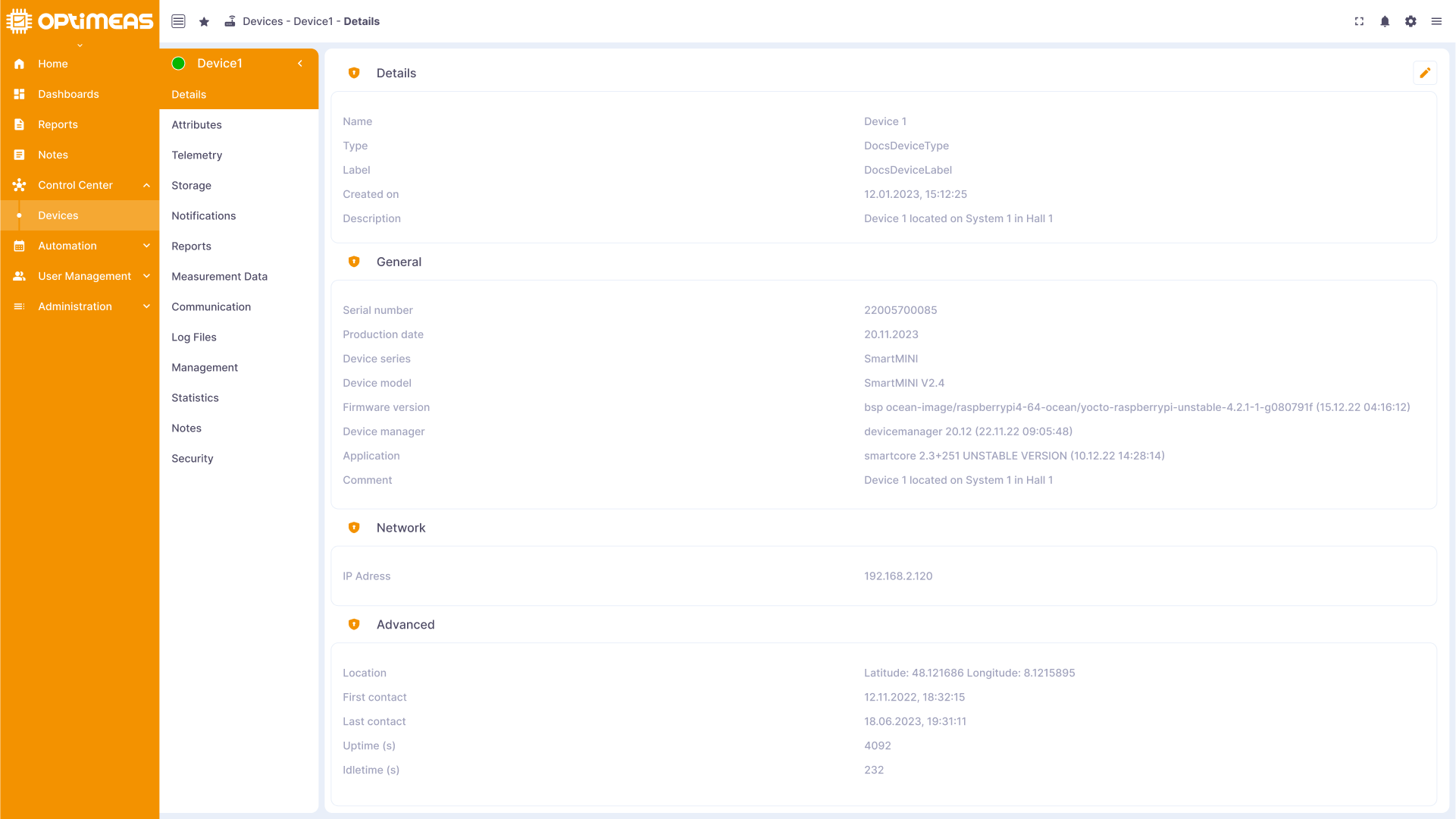

Details

In diesem Abschnitt sind detaillierte Informationen zu ihrem Gerät dargestellt:

• Name
  • Der Name des Gerätes, den der Nutzer ihm bei der Erstellung in der Cloud gegeben hat
• Gerätetyp
  • Der Typ des Gerätes, den der Nutzer ihm bei der Erstellung in der Cloud zugewiesen hat
• Label
  • Das optionale Label des Gerätes, das der Nutzer ihm bei der Erstellung in der Cloud hinzugefügt hat
• Beschreibung
  • Die optionale Bechreibung zu dem Gerät, die der Nutzer ihm bei der Erstellung in der Cloud gegeben hat
• Erstellungszeitpunkt
  • Der Zeitpunkt zu dem das Gerät in der Cloud angelegt wurde

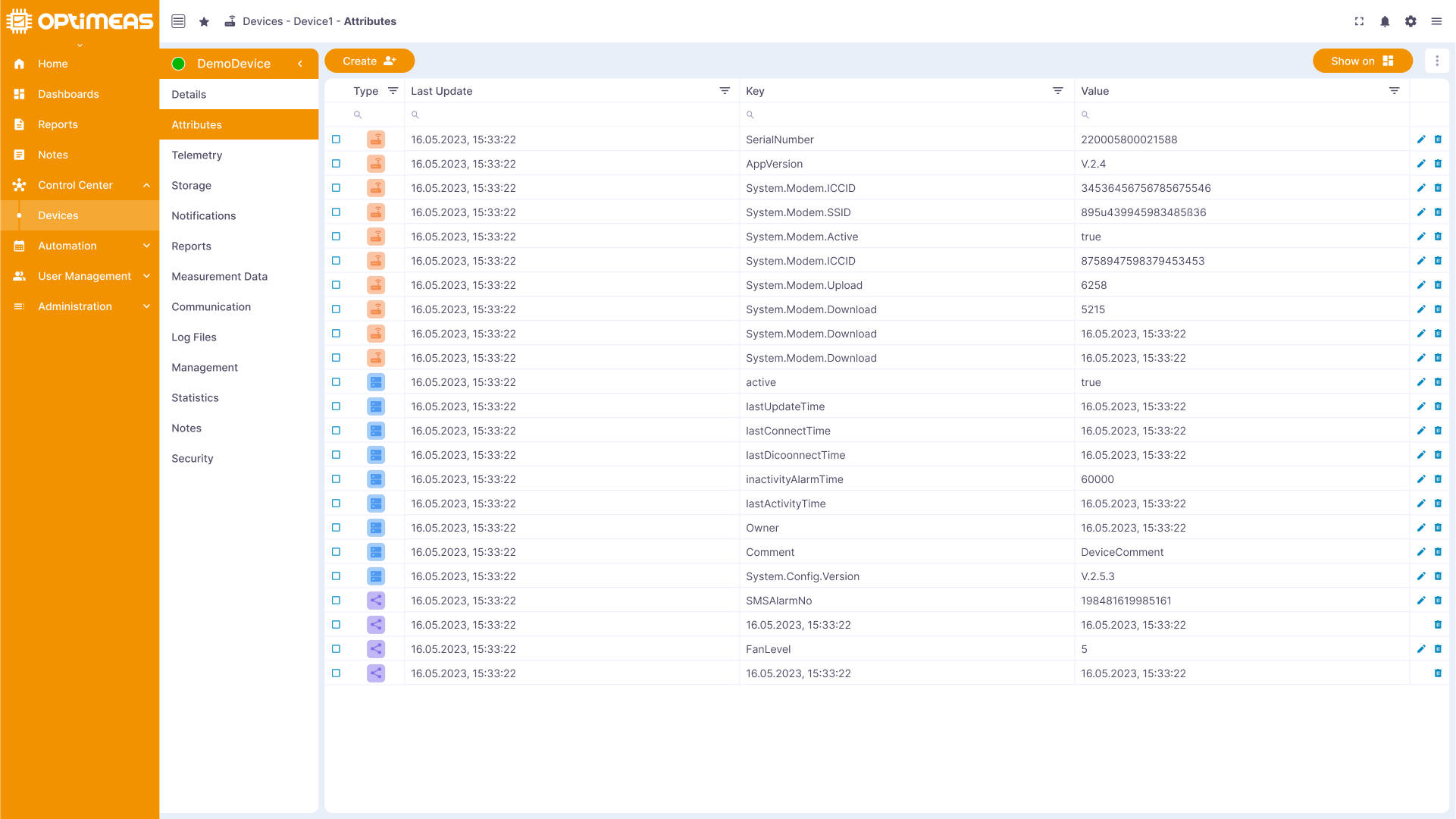

Attribute

Hier werden die verschiedenen Attribute des Geräts aufgeführt, die zu einem Geräte angelegt wurden und seine Funktionalität und Merkmale beschreiben können, oder die das Geräte direkt selbst an optiCLOUD sendet. Im Gegensatz zu Telemetriedaten, wird bei Attributen keine Historie angelegt, sondern immer nur ein aktueller gültiger Wert gespeichert. Man kann also im Falle der Attribute nicht einsehen, was der Wert des Attributes zum Zeitpunkt X in der Vergangenheit war, sondern immer nur, was deren aktueller Wert ist.

Attribute sind in verschiedene Typen aufgeteilt, die sich dahingehend unterscheiden, wer diese setzen, oder auslesen kann:

• Client Attribute
  • Client Attribute gehen vom Gerät selbst aus. Das Gerät (der Client) kann sie anlegen und den Wert setzen. Der Nutzer kann lediglich den Wert auslesen, hat jedoch nicht die Möglichkeit selbst Client Attribute zu erstellen, oder deren Wert zu ändern. Ein typischer Fall hierfür wäre z.B. die Seriennummer eines Gerätes.
• Shared Attribute
  • Shared Attribute können vom Nutzer angelegt und geändert werden. Das Gerät kann den Wert von Shared Atributen nicht ändern, kann jedoch deren Wert auslesen. Über die Funktion dess "subscriben" (siehe MQTT) auf ein Attribut kann das Gerät somit über Änderungen des Wertes informiert werden. Dies kann z.B. genutzt werden, um ein Gerät "fernzusteuern", indem man Shared Attribute in Funktionen des Gerätes integriert und diese Funktionen dann aus optiCLOUD heraus durch das ändern des Attributs steuern kann.
  • Ein typischer Fall hierfür wäre z.B. die Einstellung einer stufenweise verstellbaren Klimaanlage, deren aktuelle Leistungsstufe dann über ein Shared Attribut ferngesetuert werden kann.
• Server Attribute
  • Server Attribute können vom Nutzer zu einem Gerät hinzugefügt und in ihrem Wert geändert werden. Das Gerät selbst hat in diesem Fall keine Möglichkeit diese Attribute zu setzten, oder auch nur deren Wert auszulsen. Es sind also rein innerhalb von optiCLOUD befindliche Attribute zu einem Gerät.
  • Ein typischer Fall hierfür wäre z.B. die Zuweisung eines Gerätes zu einem Nutzer von optiCLOUD, der sich ggf. regelmäßig ändert.

In der Buttonleiste befindet sich auf der linken Seite die Schaltfläche zum Erstellen neuer Attribute +. Beim Klick auf diese öffnet sich der entsprechende Wizard, der durch die Erstellung eines Attributes leitet.
Auf der rechten Seite befinden sich die Schaltflächen für die Batch Operationen, die bei Mehrfachauswahl der Attribute über die Checkboxen auf der linken Seite der Tabelle aktiv werden. ☑
Über die Schaltfläche "Auf Widget anzeigen" kann direkt aus dem diesem Bereich des Gerätes heraus ein Dashboard erstellt werden, dessen Alias automatisch mit diesem Gerät verknüpft wird.
Über die 🖶 Schaltfläche kann die aktuell zu sehende Tabelle, oder eine Mehrfachauswahl dieser, direkt in Excel exportiert werden.
Über die ⠇ Schaltfläche lassen sich bei Mehrfachauswahl die ausgewählten Attribute (je nach Typ) löschen.

In der Tabelle werden die aktuellen Attribute und deren aktueller Wert angezeigt. Die Tabelle besteht aus den folgenden Spalten:

Name	Beschreibung
Type	Attribut-Typ Client/Shared/Server
Letzter Aktualisierungszeitpunkt	Zeitstempel der letzten Aktualiserung
Key	Name des Attributs
Value	Aktueller Wert des Attributs

Über die Kopfzeile der Tabelle kann wie gewohnt sortiert, gesucht und gefiltert werden.
Über die ✎ Aktionsschaltfläche an der rechten Seite der Tabelle kann der Wert des Attributs (je nach Typ) geändert werden, wonach der entsprechende Wizard zur Bearbeitung eines Attributes ersscheint.
Über die delete Aktionsschaltfläche kann das Attribut (je nach Typ) geköscht werden.

Aktuelle Telemetriedaten

Dieser Bereich zeigt die Echtzeitdaten, die vom Gerät aus gesendet werden an, um seinen aktuellen Zustand zu überwachen.

Die Telemetriedaten werden von optiCLOUD als Zeitreihe gespeichert und erlauben es somit auch in die Verangenheit zu schauen und die Entwicklung eines Messwertes über die Zeit zu analysieren. Die hier dargestellten Daten sind diejenigen, die von OptiMEAS Geräten per MQTT gesendet und somit als LiveDaten bezeichnet werden. Der Unterschied zwischen den per MQTT gesendeten Livedaten und den per HTTPS gesendeten OSF Daten kann hier noch einmal nachgelesen werden.

In der Buttonleiste befinden sich auf der rechten Seite die Schaltflächen für Batch Operationen bei Mehrfachauswahl der Telemetriekanäle über die Checkboxen in der Tabelle ☑.
Über die Schaltfläche Show on Widget können bei Mehrfachauswahl die ausgewählten Kanäle direkt in ein Dashboard übertragen werden. Hierzu öffnet sich bei klicken der Schaltfläche der dafür eingerichtete Wizard, der einen durch die Erstellung des Dashboards leitet.
Über die Schalfläche Export öffnet sich der Exportwizard, in welchem eingestellt werden kann, über welchen Zeitraum man die ausgewählten Datenkanäle als .csv Datei exportieren will.
über die 🖶 Shaltfläche lann die aktuell angezeigte Tabelle, oder eine Auswahl dieser direkt in Excel exportiert werden.
Über die ⠇ Schaltfläche können direkt mehrere aus der Tabelle ausgewählte Telemetriekanäle gelöscht werden.

In der Tabelle werden die aktuellen Telemetriedaten und deren aktueller Wert angezeigt. Die Tabelle besteht aus den folgenden Spalten:

Name	Beschreibung
Key	Name des Telemetriekanals
Letzter Aktualisierungszeitpunkt	Zeitstempel der letzten Aktualiserung des Telemetriekanals
Letzter Wert	Der Wert der zum letzten Aktualisierungszeitpunkt übertragen wurde
Type	Datentyp des Wertes (Bool/Number/String/Object)

Über die Kopfzeile der Tabelle kann wie gewohnt sortiert, gesucht und gefiltert werden.
Über die Aktionsschaltfläche an der rechten Seite der Tabelle können die zu dem Telemetriekanal gehörenden Metadaten eingesehen werden
Über die delete Aktionsschaltfläche kann der Telemetriekanal gelöscht werden.

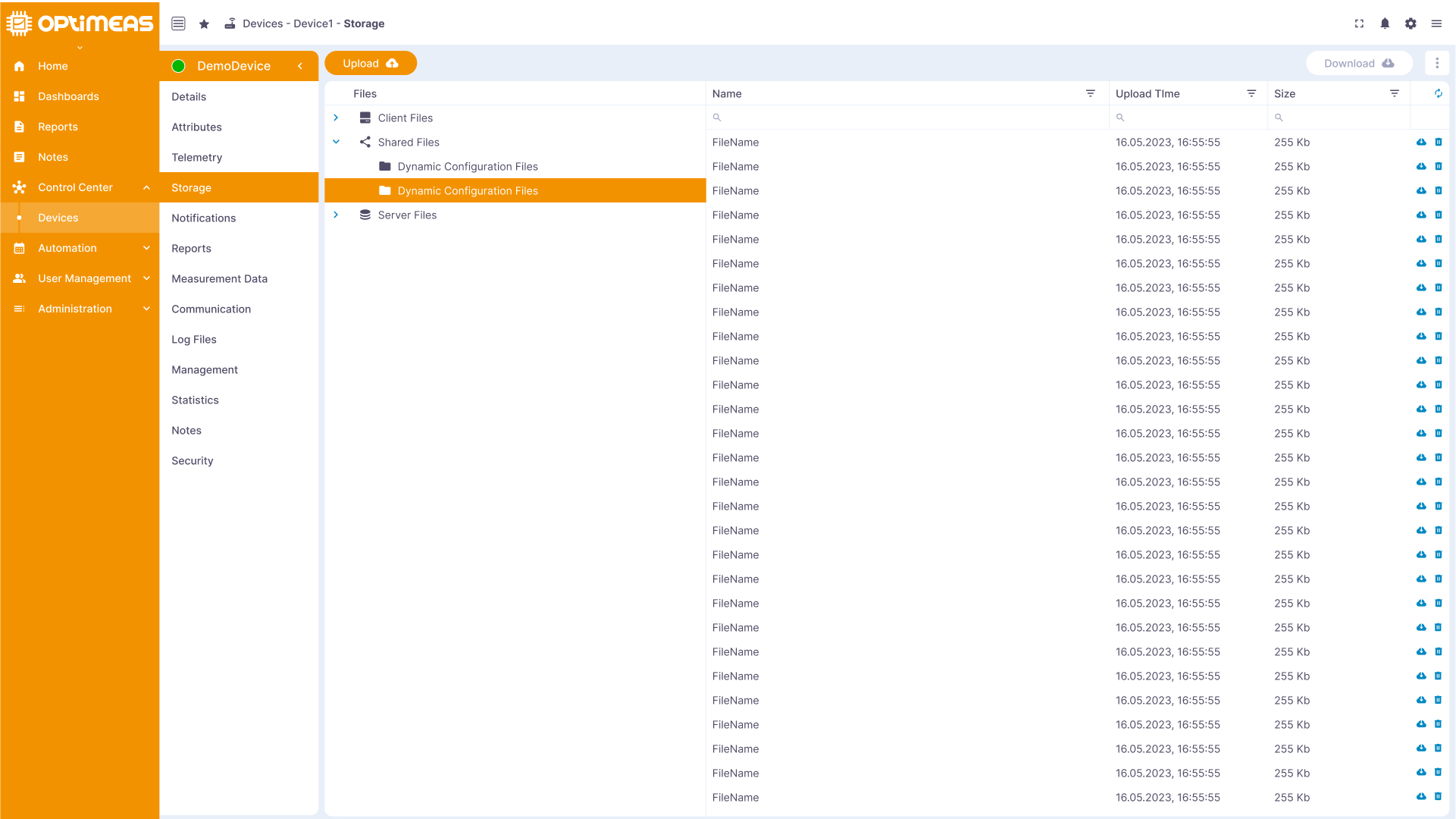

Storage

Hier werden Dateien und andere Daten abgelegt, die mit dem Gerät verbunden sind, wie beispielsweise Konfigurationsdateien, Protokolle, die OSF Messdaten o.Ä.

Dateien sind in verschiedene Ordner aufgeteilt, die sich dahingehend unterscheiden, wer in diese Ordner Dateien hochladen, herunterladen, ändern oder löschen kann:

• Client Dateien
  • Client Dateien gehen vom Gerät selbst aus. Das Gerät (der Client) kann sie hochladen. Der Nutzer kann sie herunterladen und löschen, kann jedoch selbst zu diesem Bereich keine Dateien hochladen. Ein typischer Fall hierfür wären z.B. die Messdatendateien eines Gerätes.
• Shared Dateien
  • Shared Dateien können vom Nutzer hochgeladen heruntergeladen werden. Das Gerät kann sie ebenfalls herunterladen, hat jedoch keine Option selbst Dateien in diesem Bereich hochzuladen.
  • Ein typischer Fall hierfür wären z.B. die Update- oder Konfigurationsdateien für ein Gerät.
• Server Dateien
  • Server Dateien können vom Nutzer zu einem Gerät hochgeladen und heruntergeladen werden. Das Gerät selbst hat keine Möglichkeit Dateien in diesem Bereich herunter- oder hochzuladen.
  • Ein typischer Fall hierfür wäre z.B. ein Wartungsprotokoll, dass man zu einem Gerät hinterlegen möchte.

Die Seite ist aufgebaut wie ein aus dem alltäglichen PC Bereich bekannter Dateiexplorer, der über bekannte Ordner-Datei Hierarchien aufgebaut ist.

In der Buttonleiste kann über die + Schaltfläche auf der linken Seite eine neue Datei hochgeladen werden.
Über die Batch Operationen auf der rechten Seite können die ausgewählten Dateien aus dem Explorer durch anklicken der Download Schaltfläche heruntergeladen werden, wodurch diese im Hintergrund in eine gemeinsame .ZIP datei gepackt werden, die danach zum Donwload zur Verrfügung steht. Über die Schaltfläche ⠇ können die ausgewählten Dateien gelöscht werden.

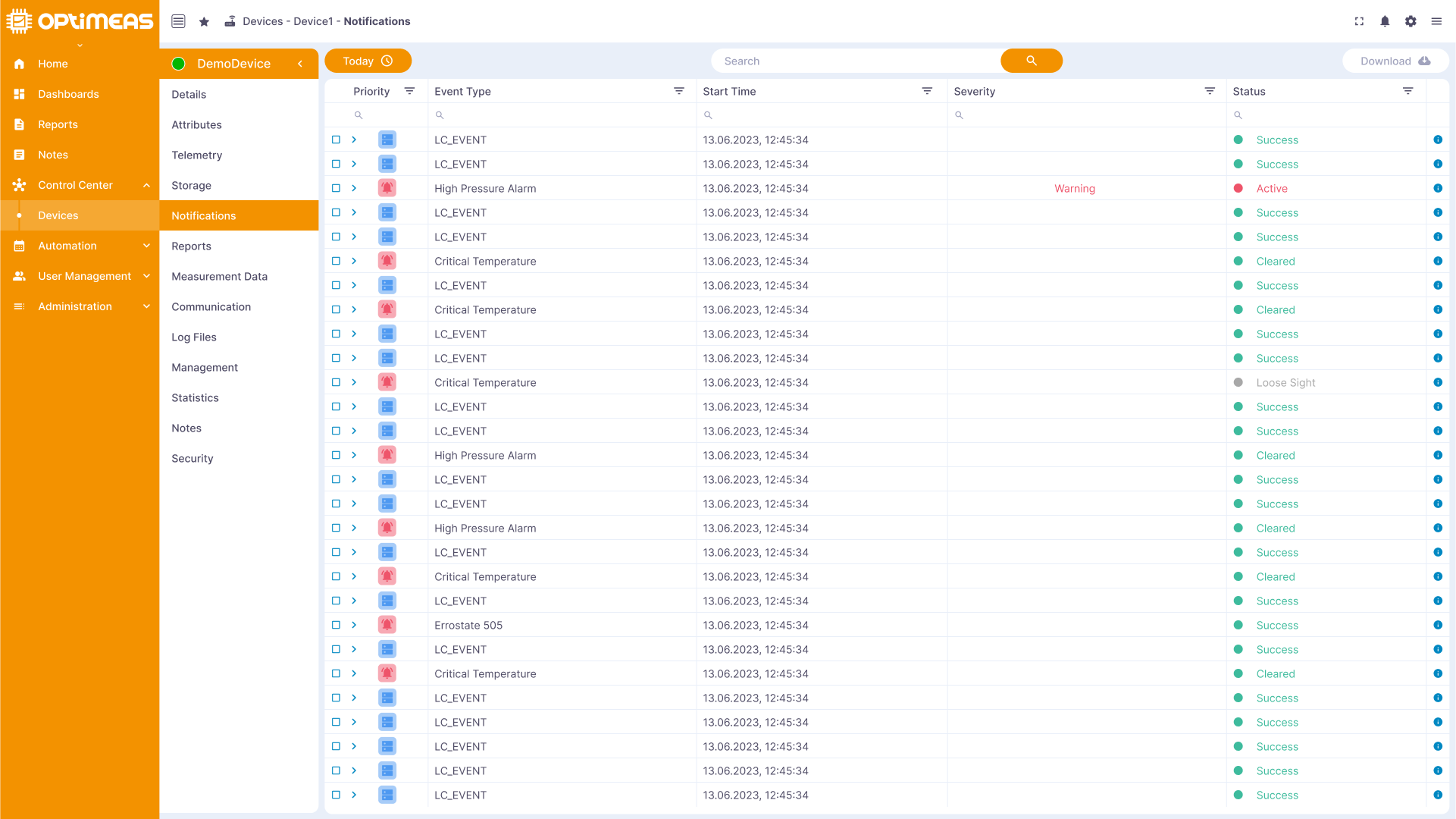

Notification

Alarme, Ereignisse und andere Nachrichten, die das Gerät betreffen, werden hier angezeigt, um Benutzer über wichtige Vorkommnisse zu informieren.

In der Buttonleiste kann über die + Schaltfläche auf der linken Seite eine neue Datei hochgeladen werden.
Über die Batch Operationen auf der rechten Seite können die ausgewählten Dateien aus dem Explorer durch anklicken der Download Schaltfläche heruntergeladen werden, wodurch diese im Hintergrund in eine gemeinsame .ZIP datei gepackt werden, die danach zum Donwload zur Verrfügung steht. Über die Schaltfläche ⠇ können die ausgewählten Dateien gelöscht werden.

In der Tabelle werden die aktuellen Notifications owie Infos zu diesen angezeigt. Die Tabelle besteht aus den folgenden Spalten:

Name	Beschreibung
Typ	Typ des Events Alarm / Connectivity Event
Event Typ	Typ des Events Connectivity Event - Deactivated/Activate : Alarm Error/Warning
Schweregrad	Schweregrad des Events
Start Zeitpunkt	Zeitpunkt an dem das Event aufgetreten ist
Status	Status des Events Active/Cleared/Lose Sight/Success

Über die Kopfzeile der Tabelle kann wie gewohnt sortiert, gesucht und gefiltert werden.
Über die ⠇ Schaltfläche an der rechten Seite der Tabelle können die Rohdaten der Notification angezeigt werden \

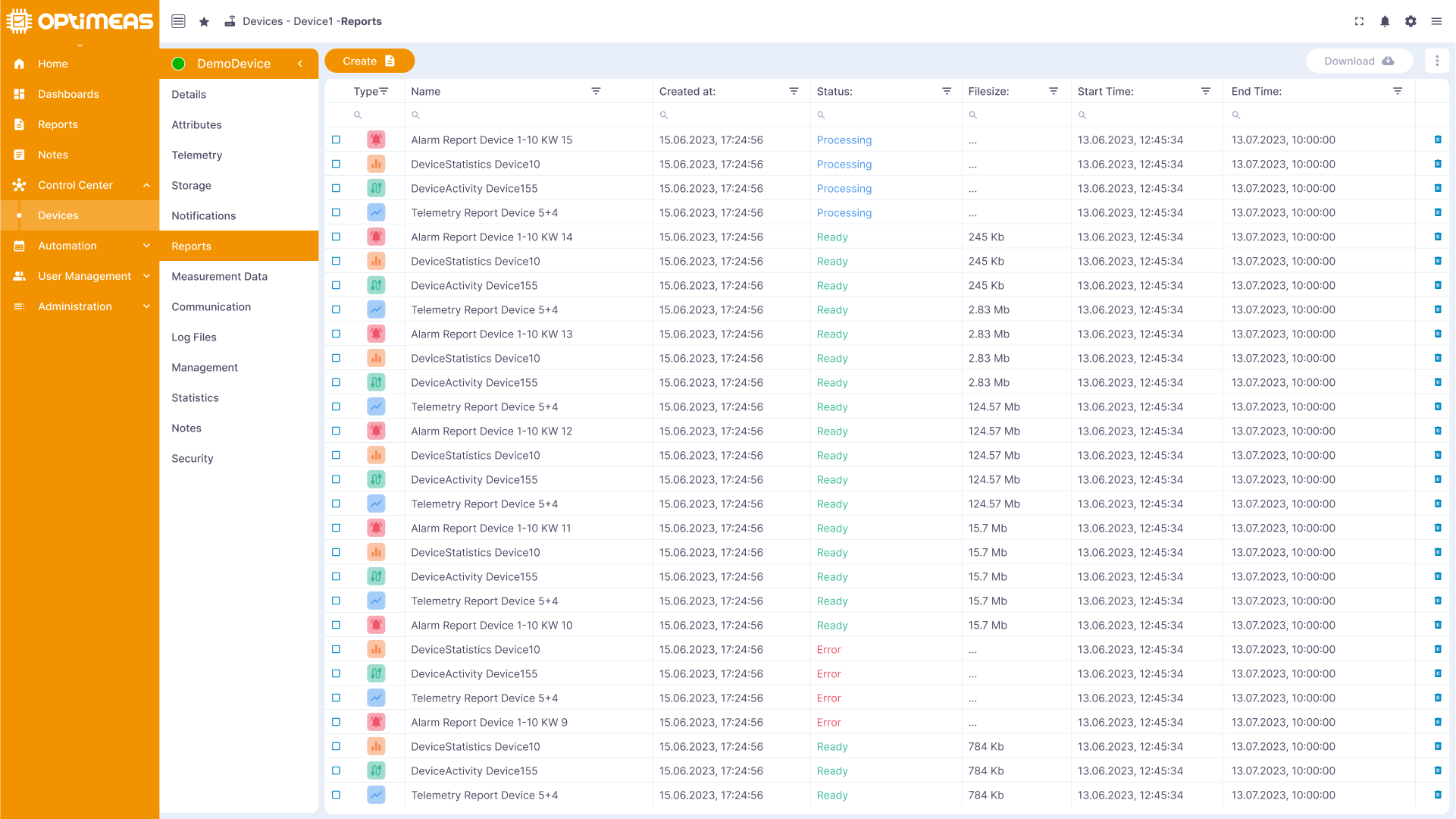

Reports

Erstellte Berichte über die Historie und Leistung des Geräts werden in diesem Abschnitt gespeichert, um Einblicke in vergangene Ereignisse zu ermöglichen.

In der Tabelle werden die bereits erstellten Reports zu diesem Gerät gelistet. Die Tabelle besteht aus den folgenden Spalten:

Name	Beschreibung
Typ	Typ des Reports Statistics/Connectivity/Alarm/Telemetrie/OSF
Name	Dateiname des Reports
Erstellzeitpunkt	Zeitpunkt an dem der Repot selbst erstellt wurde
Status	Status des Reports Success/Failure/Processing
Dateigröße	Dateigröße des herunterladbaren Reports
Startzeitpunkt	Startzeitpunkt des Zeitbereiches über den sich der Report erstreckt
Endzeitpunkt	Endzeitpunkt des Zeitbereiches über den ssich der Report erstreckt

Über die Kopfzeile der Tabelle kann wie gewohnt sortiert, gesucht und gefiltert werden.
Über die delete Schaltfläche an der rechten Seite der Tabelle kann der Report gelöscht werden
Über die Export Schaltfläche kann der Report gedownloaded werden

Messdaten

Hochauflösende Messdaten des Geräts werden hier archiviert und können für detaillierte Analysen verwendet werden.

In der Tabelle werden die bereits erstellten Reports zu diesem Gerät gelistet. Die Tabelle besteht aus den folgenden Spalten:

Name	Beschreibung
Dateiname	name der OSF Datei
Tag	Tag mit dem die OSF Datei erstellt wurde
Erstellzeitpunkt	Zeitpunkt an dem die Datei erstellt wurde
Startzeitpunkt	Startzeitpunkt der in der Datei befindlichen Messung
Endzeitpunkt	Endzeitpunkt der in der Datei befindlichen Messung
Kanäle	Anzahl der in der Datei enthaltenen Messkanäle
Dateigröße	Größe der Datei
Format	Format der Messdatendatei
Aggregiert	Aggregationsstatus der Messdatendatei

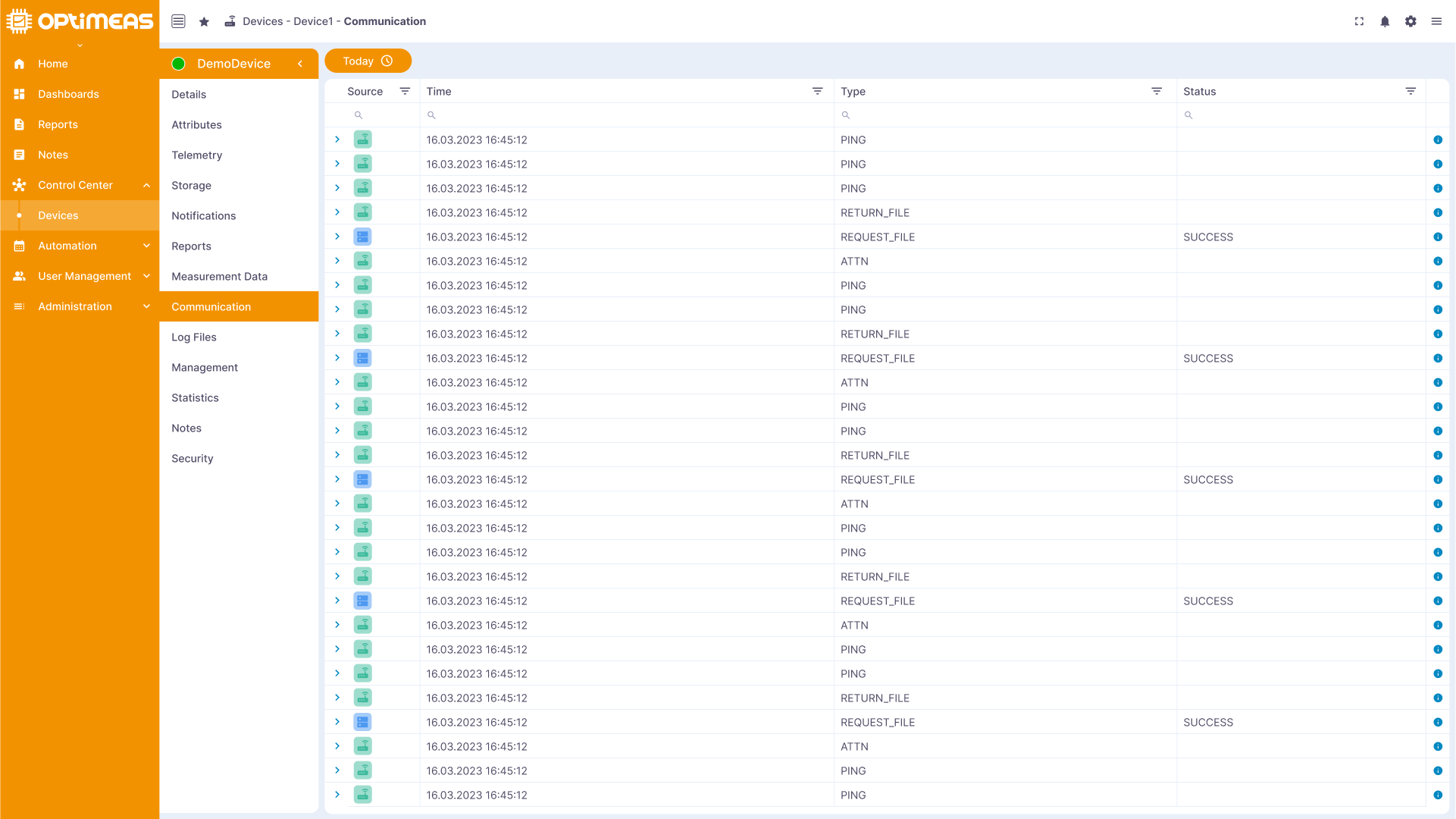

Kommunikation

Dieser Abschnitt bietet eine Übersicht über die Kommunikation, die zwischen dem Gerät und der Cloud stattfindet, einschließlich Protokolle und Datenübertragungen.

Name	Beschreibung
Update Zeitpunkt	Zeitpunkt des letzten Updates zu der Ursprungsnachricht
Typ	Type der Nachricht
Status	Status der Nachricht

Logfiles

Zur Fehleranalyse werden Logdateien gespeichert, die Informationen über den Betrieb des Geräts und eventuelle Probleme enthalten.

Name	Beschreibung
Name	Name der Logfile Datei
Erstellzeitpunkt	Erstellzeitpunkt der Logfile Datei
Dateigröße	Dateigröße der Logfile Datei

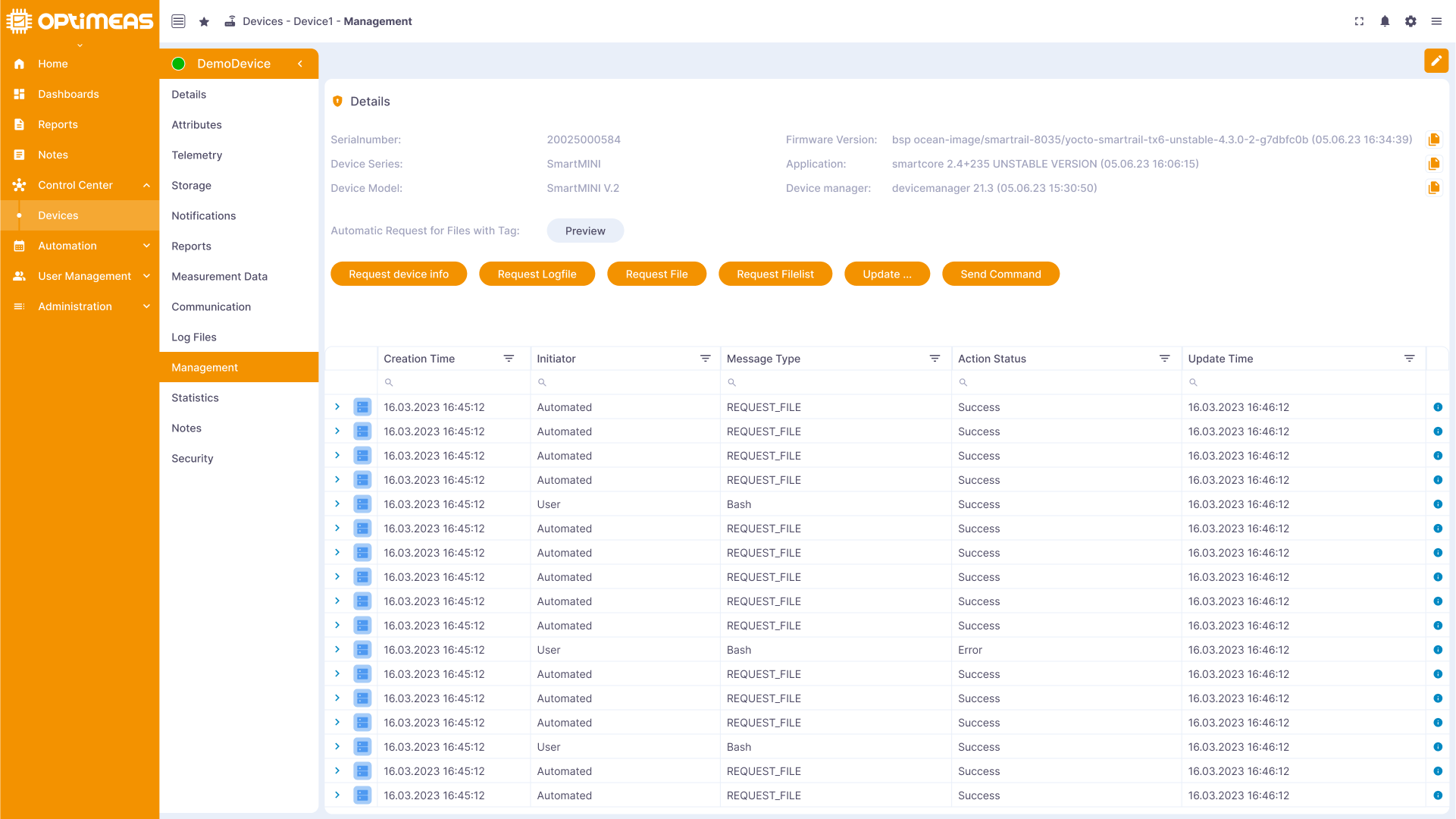

Management

Hier können Benutzer die zusätzlichen Management Funktionen im Rahmen des Gerätemanagements der OptiMEAS Geräte Nutzen umd das Gerät zu aktualisieren, Konfigurationen zu ändern und andere Managementaufgaben auszuführen.

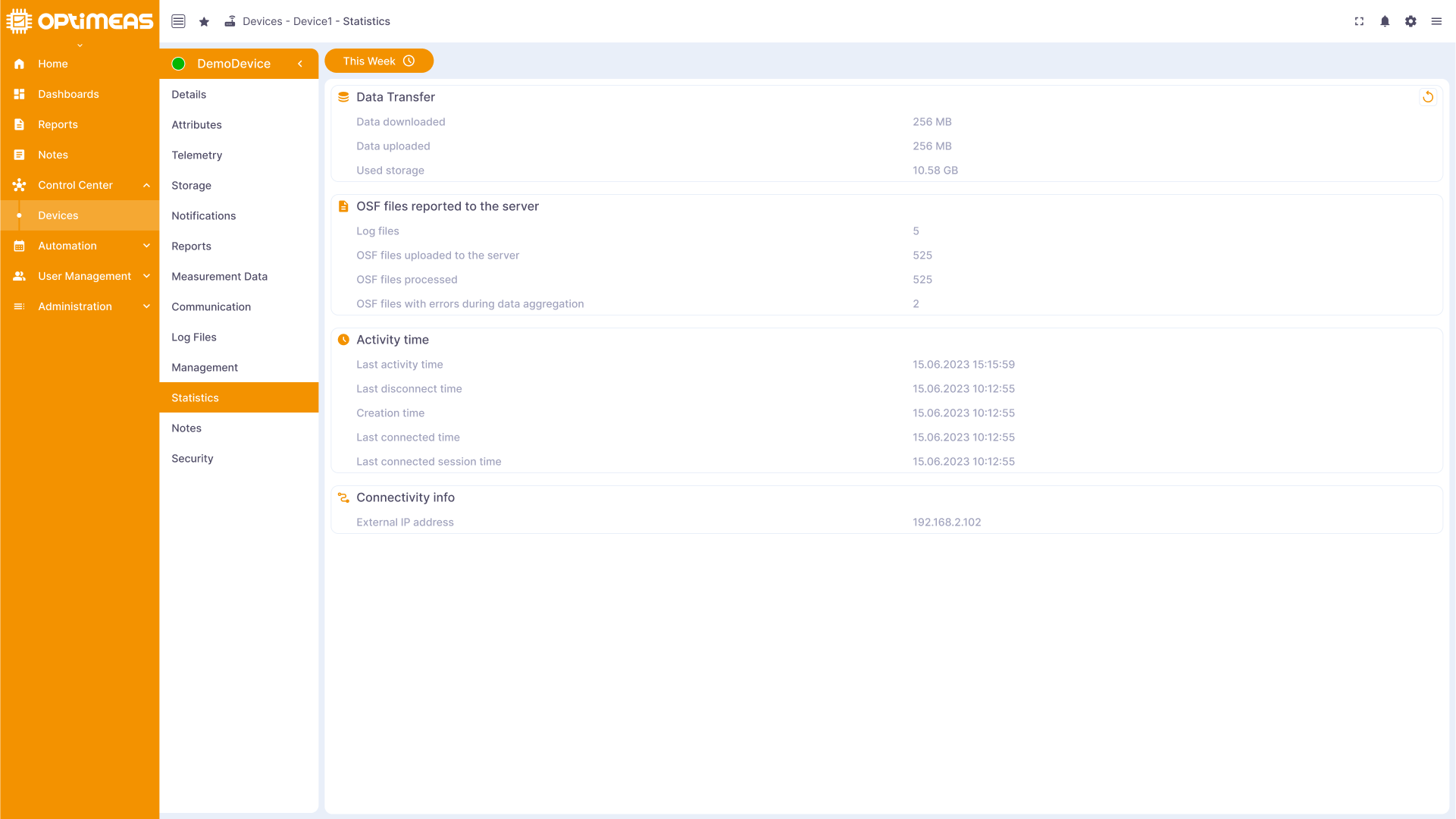

Statistic

Statistische Informationen über das Gerät, wie Verbindungsstatistiken und Speicherauslastung, werden hier bereitgestellt, um die Leistung zu überwachen und Engpässe zu identifizieren.

Name	Beschreibung
Erstellzeitpunkt	Erstellzeitpunkt der Nachricht
Initiator	Initiator der Nachricht Gerät / User
Nachrichtentyp	Typ der Nachricht
Status	Status der Nachricht
Updated Time	Letzter Aktualisierungszeitpunkt der Nachricht

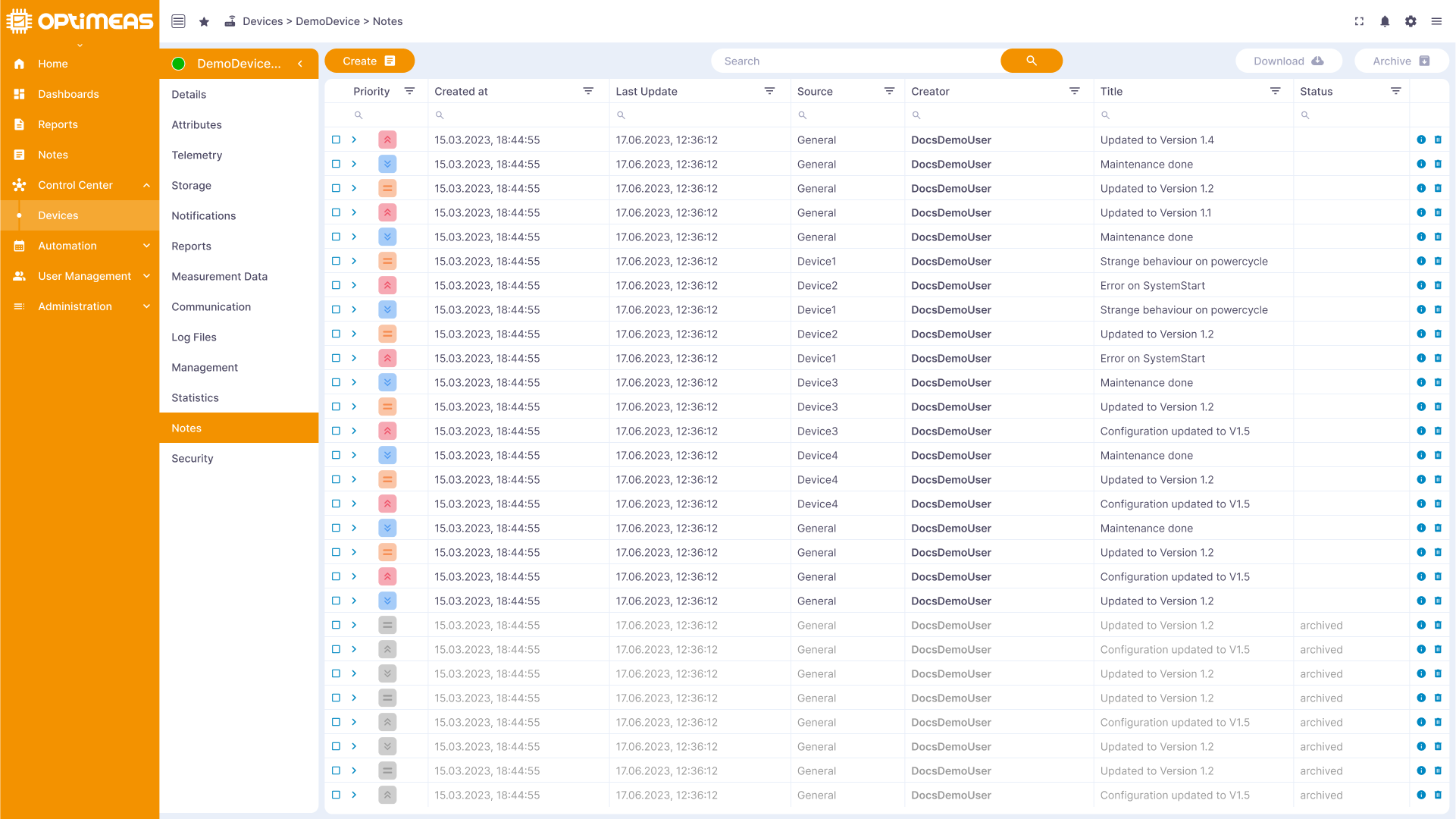

Notes

Benutzer können Notizen zu einem Gerät hinzufügen, um relevante Informationen zu dokumentieren oder Anmerkungen zu machen.

Name	Beschreibung
Status	Status der Notiz Aktiv / Archiviert
Priorität	Priorität der Notiz Niedrig / Mittel /Hoch
Erstellzeitpunkt	Erstellzeitpunkt dr Notiz
Nutzer	Email Adresse des Nutzers, der die Notiz angelegt hat
Titel	Titel der Notiz
Updated	Zeitpunkt der letzten Aktualisierung der Notiz

Security

Informationen zur Sicherheit des Geräts, wie IDs, Tokens und andere Sicherheitsmerkmale, werden hier verwaltet, um die Integrität und den Schutz des Geräts zu gewährleisten.

Name	Beschreibung
